Geberit SuperTube technologie Voor een ruimtebesparend afvoersysteem
Webinar Geberit SuperTube Terugkijken
Heb je het webinar over Silent-Pro SuperTube gemist? Dan is dit je herkansing. In dit technische webinar laten we zien hoe je met dit innovatieve afvoersysteem kunt besparen op ruimte, materialen en installatie-inspanningen – zonder in te leveren op functionaliteit.
Wat je leert:
- Hoe de doorlopende luchtkolom werkt
- Waarom je geen secundaire ontspanningsleiding meer nodig hebt
- Hoe je leidingen horizontaal (zonder afschot!) kunt leggen
- Praktische tips voor ontwerp én installatie
- Hoe presteert Silent-Pro SuperTube in de praktijk?
Slim afvoeren op hoog niveau
Overal waar ruimte en woonoppervlak schaars en daardoor kostbaar zijn, groeit de vraag naar meerlaagse gebouwen en hoogbouw sterk. Het ontwerpen van hydraulisch goed functionerende afvoersystemen in dergelijke gebouwen is complex en stelt hoge eisen aan de beschikbare ruimte. Dit komt door de noodzaak van omloopleidingen en het verplichte afschot bij verslepingen in de standleiding.
Om gebouwen efficiënter te kunnen benutten en het ontwerpproces te vereenvoudigen, heeft Geberit de SuperTube technologie ontwikkeld. Deze ruimtebesparende oplossing voor afvoersystemen van gebouwen vormt een toekomstgericht alternatief voor conventionele afvoersystemen. Dankzij deze technologie wordt het ontwerp en de installatie van afvoerleidingen aanzienlijk vereenvoudigd.
Diverse afvoersystemen van Geberit zijn beschikbaar met de ruimtebesparende SuperTube technologie.
Waarom SuperTube de slimme keuze is
Meer ruimte
De technologie zorgt voor een afvoersysteem dat ook goed uit de voeten kan in krappe ruimtes. Aangezien er geen aansluitvrije zones in de voetbocht van de standleiding zijn, is er geen omloopleiding nodig.
Geen omloopleiding nodig
Het elimineren van de omloop- of ontspanningsleiding maakt het mogelijk om de standleiding van het afvoersysteem te stroomlijnen.
Horizontale leiding zonder afschot
Horizontale leidingen tot 6 meter kunnen zonder afschot worden aangelegd.
Hogere afvoercapaciteit
Hogere afvoercapaciteit of gelijke prestaties met een kleinere leidingdiameter vergeleken met conventionele systemen.
Afvoersystemen met SuperTube technologie
De SuperTube technologie is beschikbaar in combinatie met verschillende beproefde Geberit afvoersystemen. Zo ontstaan ruimtebesparende oplossingen die, indien nodig, ook kunnen voldoen aan hoge eisen op het gebied van geluidsreductie.
Geberit Silent-Pro SuperTube

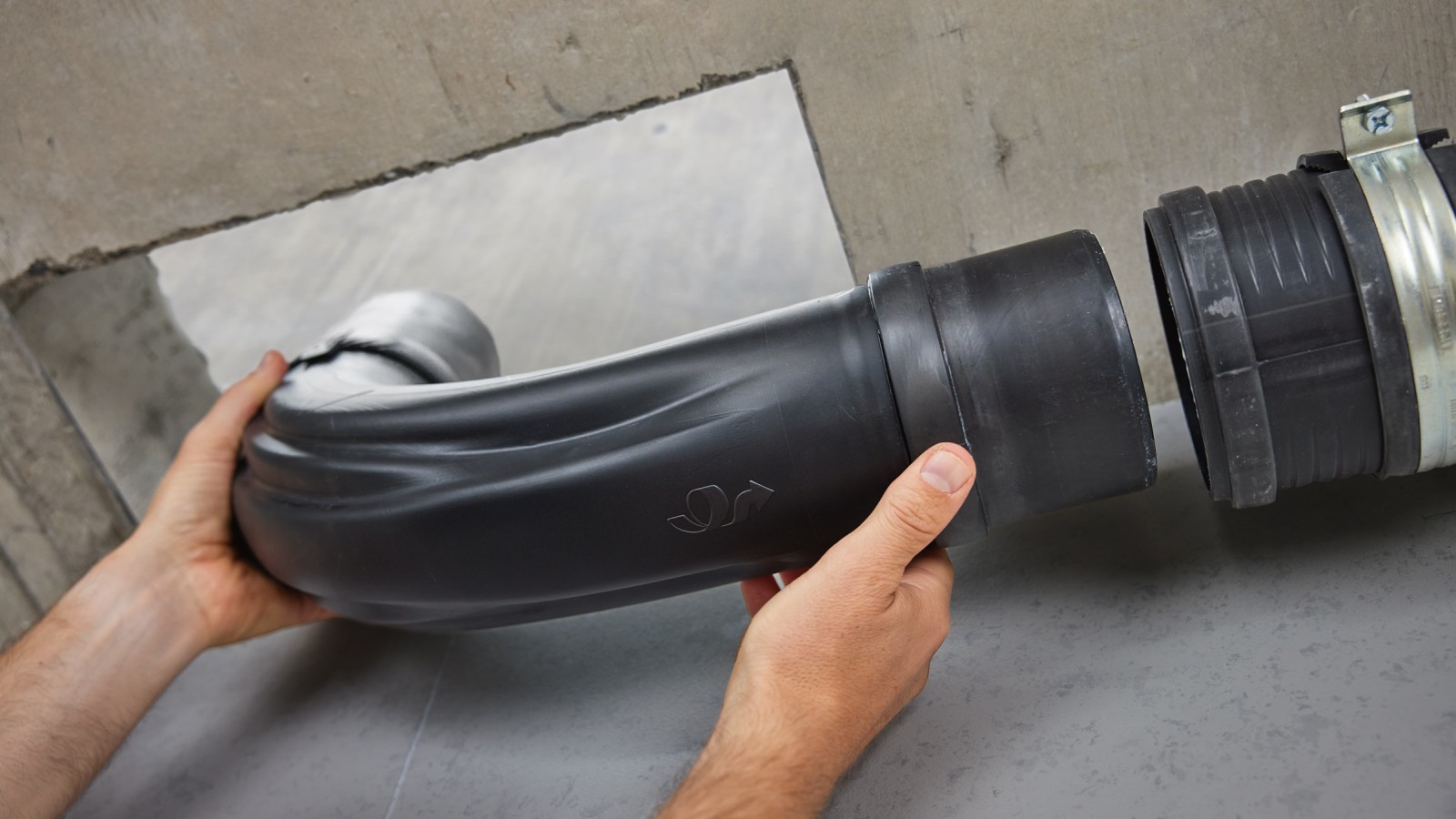

De nieuwe Geberit Silent-Pro SuperTube fittingen creëren ruimte en openen een hele nieuwe wereld van mogelijkheden voor vuilwaterafvoersystemen van gebouwen met meerdere verdiepingen.
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube is ontworpen voor de afvoer van hoogbouw. Hij voldoet aan hoge eisen op het gebied van geluidswering, is ruimtebesparend en wordt gekenmerkt door een hoge afvoercapaciteit van 12 l/s.
Geberit PE SuperTube
Geberit PE SuperTube biedt geoptimaliseerde hydrauliek voor hoogbouw. Dankzij de hoge afvoercapaciteit van 12 l/s bij een compacte diameter van d110 zijn omloopleidingen overbodig geworden voor efficiënte en ruimtebewuste installaties.
Brochures & Flyers
Geberit afvoersysteem brochure
Ontdek alle voordelen van de verschillende Geberit afvoersystemen.
Geberit Silent-db20 SuperTube brochure
Ontdek alle voordelen van het Geberit Silent-db20 SuperTube systeem.
Geberit Silent-Pro SuperTube brochure
Ontdek alle voordelen van het Geberit Silent-Pro SuperTube systeem.

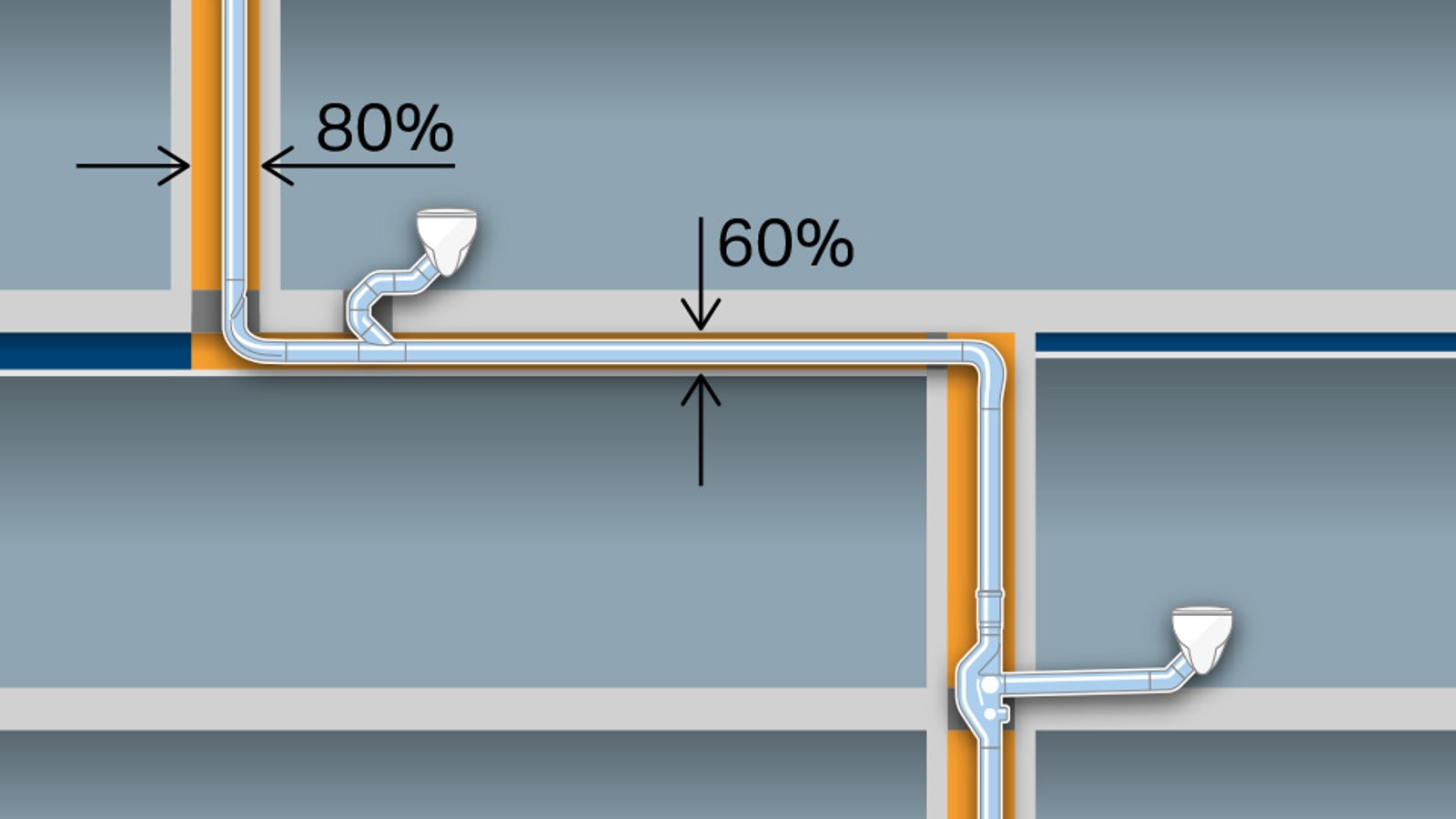

Voordelen van de SuperTube technologie in detail
Ruimtewinst door ruimtebesparende hydraulisch geoptimaliseerde vuilwaterafvoersysteem

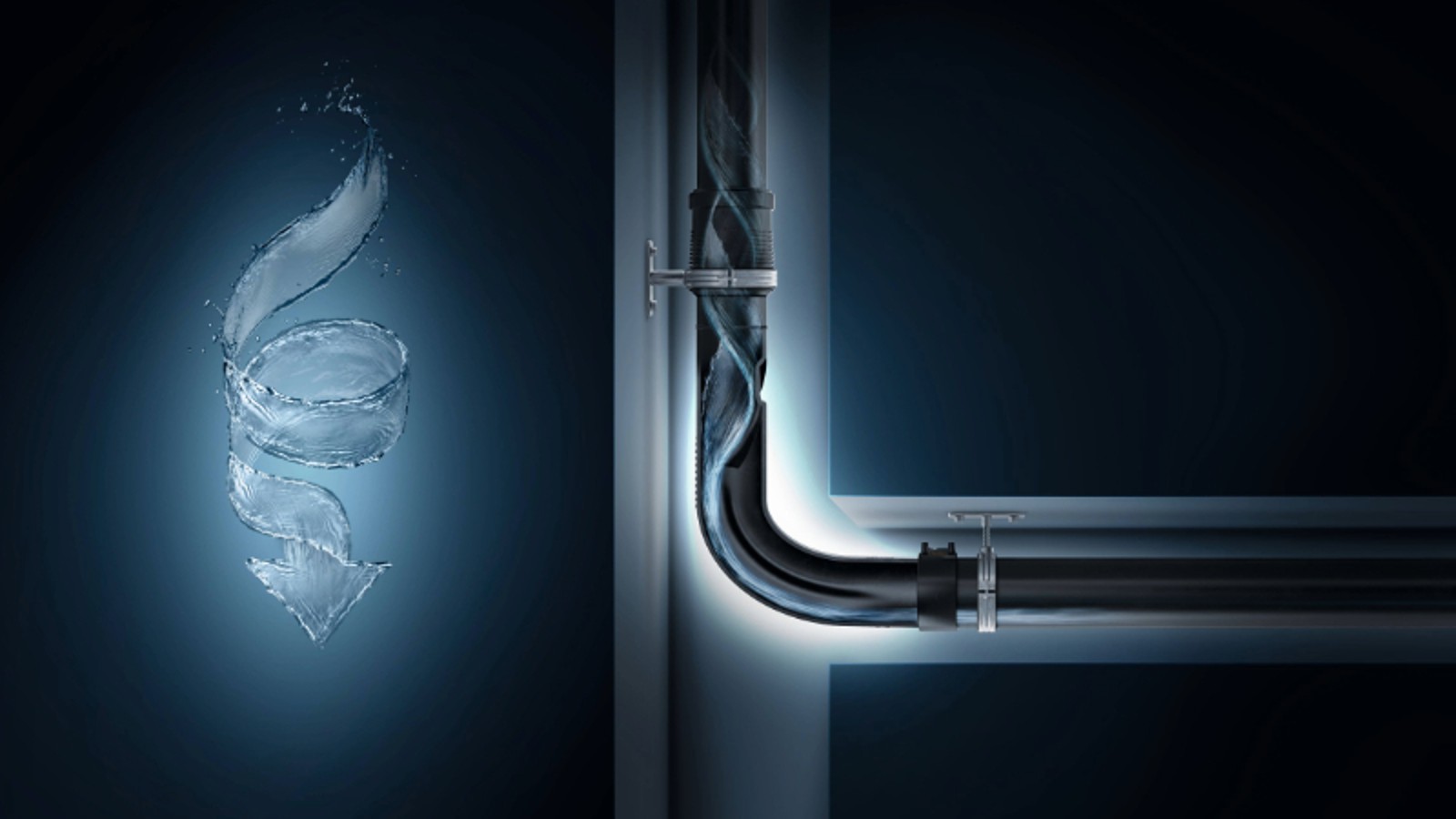

De hydraulisch geoptimaliseerde SuperTube fittingen zorgen voor een stromingsgedrag met een doorlopende luchtkolom in de afvoerleiding.
Dit levert de volgende ruimtebesparende voordelen op:
- Extra ontspannings- of omloopleidingen zijn niet nodig.
- Bij een richtingsverandering zijn geen extra omloopleidingen vereist.
- Horizontale leidingen tot 6 meter kunnen zonder afschot worden geïnstalleerd.

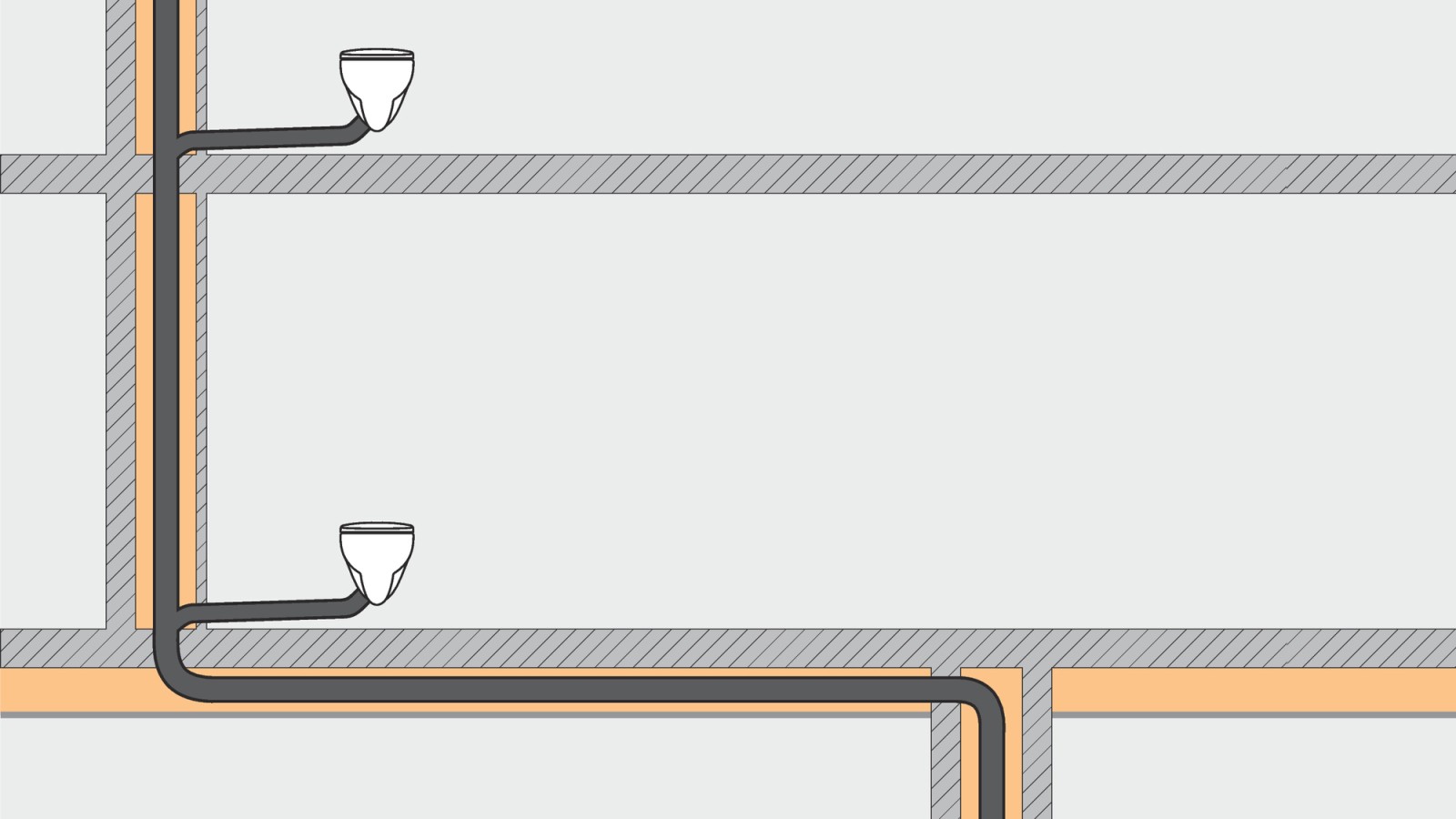

In tegenstelling tot conventionele afvoersystemen bespaart de SuperTube technologie ruimte en biedt het meer vrijheid in het ontwerp van gebouwen:
Horizontale afvoerleiding zonder afschot

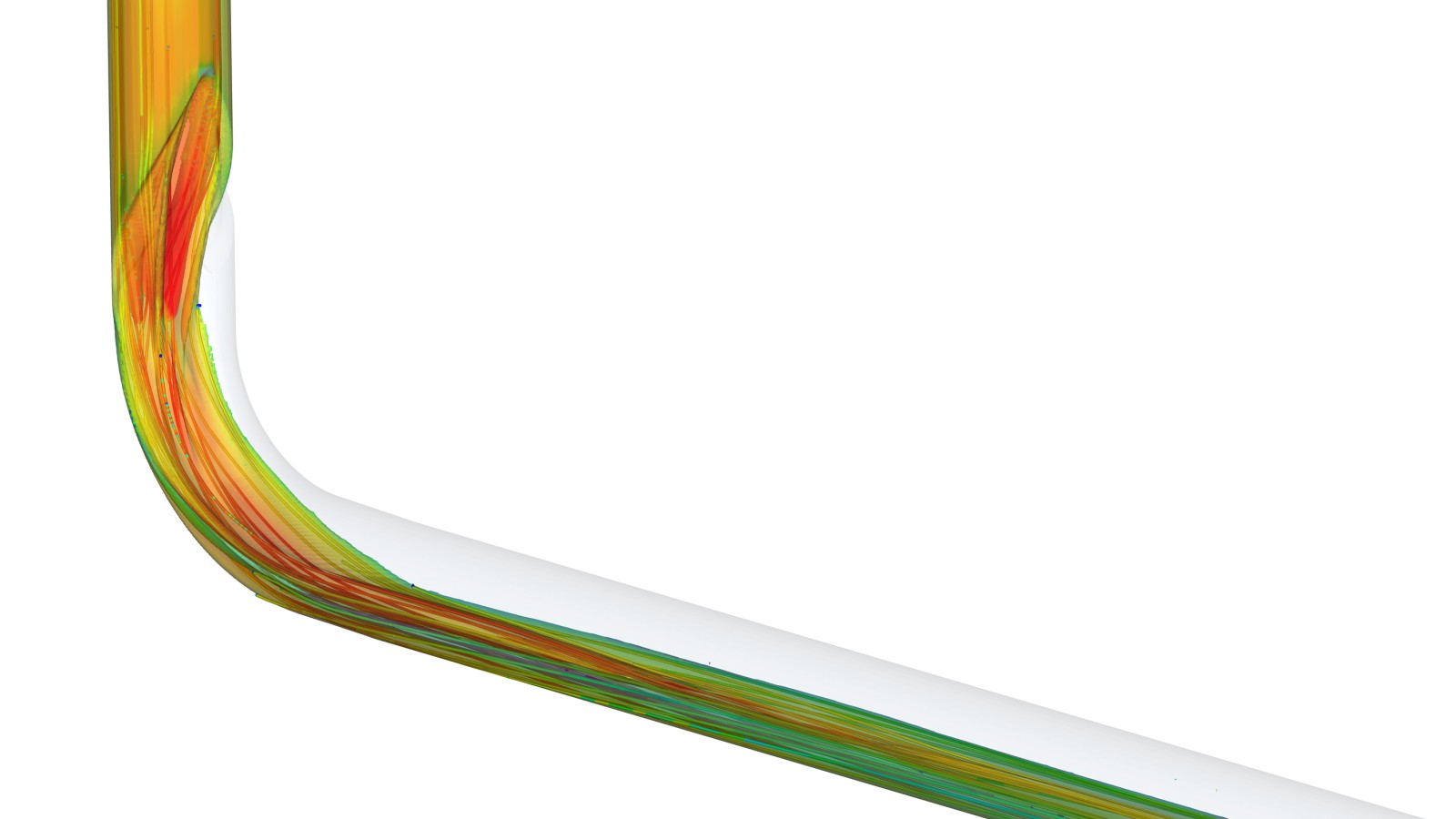

Bij de overgang van de verticale naar de horizontale afvoerleiding , bijvoorbeeld bij een leidingverlegging of aansluiting op de hoofdaansluiting, wordt de BottomTurn bocht toegepast.
Met de Geberit BottomTurn bocht wordt de waterwand bij een richtingsverandering soepel omgeleid en zonder onderbreking van de luchtkolom van een ring- naar een gelaagde stroming omgezet. Deze omleiding veroorzaakt een aanzienlijk lager impulsverlies dan conventionele oplossingen.
Hierdoor kunnen horizontale leidingen met een diameter van d110 tot 6 meter zonder afschot worden aangelegd. Dit vermindert de benodigde ruimte bij de installatie in het plafond. Planning en installatie worden zo eenvoudiger dan bij conventionele systemen.
Vereenvoudigd ontwerp van de afvoerleidingen

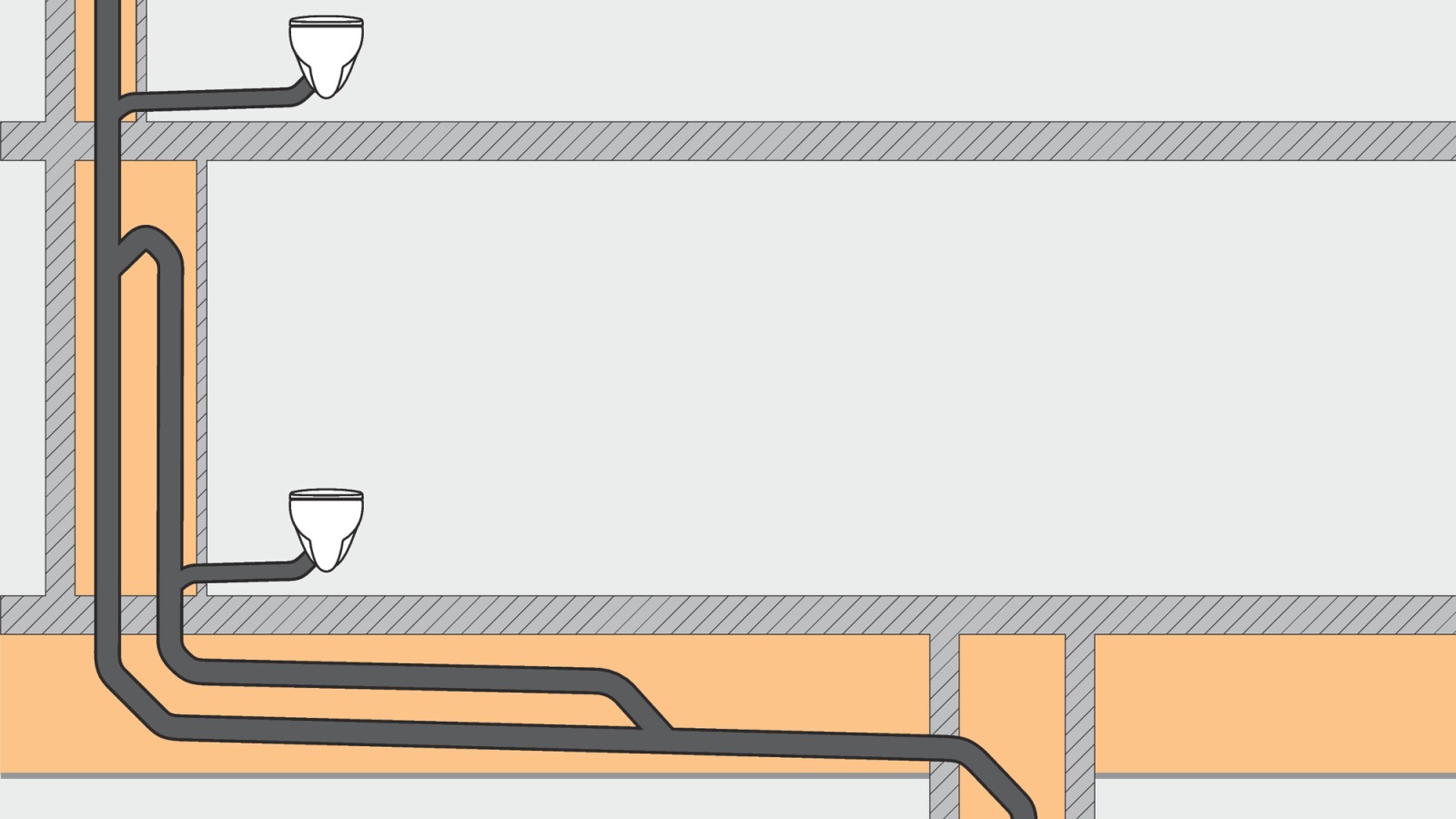

De hydraulica van vuillwater in standleidingen vereist extra aandacht tijdens het ontwerp. Om over- of onderdruk in de leiding te voorkomen, moeten afhankelijk van de situatie vaak extra omloop- of ontspanningsleidingen of grotere buisdiameters worden toegepast.
Vooral bij afwijkingen, zoals verslepingen of aansluitingen in de standleiding, kan een extra ontspannings- of omloopleiding noodzakelijk zijn. Daarnaast moeten horizontale leidingen met afschot worden gelegd, wat het ontwerp complex maakt, zeker als er weinig ruimte beschikbaar is voor installatietechniek.
Met de SuperTube technologie wordt het door de fittingen gegenereerde stromingsgedrag hydraulisch benut om een stabiele, doorlopende luchtkolom in de afvoerleiding te creëren.
Minder materiaalgebruik en eenvoudigere installatie
Doordat extra beluchtings- en omloopleidingen overbodig zijn, is minder materiaal nodig voor het leidingensysteem.
Daarnaast is het installeren van een doorlopende enkele leiding eenvoudiger en kan dit in kortere tijd gebeuren.
Referentieprojecten Geberit SuperTube
De bewakers van Sydney
De verdichting van de buitenwijken van Sydney begint indrukwekkend met de 180 George Towers – en Geberit speelt hierin een cruciale rol.
Alamein Towers met Geberit PE SuperTube
New Alamein City omvat 18 torens van maximaal 44 verdiepingen. Dankzij de SuperTube technologie kon het oorspronkelijk geplande aantal van 164 schachten worden teruggebracht tot 54 schachten. Dit zorgde voor meer woonruimte, besparing op materialen en een kortere installatietijd.
Heeft u vragen? We staan klaar om te helpen
Onze specialisten adviseren ontwerpers, installateurs en andere professionals bij hun projecten. Ze geven u graag advies over hoe u met onze producten uw huidige uitdagingen het beste kunt aanpakken.
Veelgestelde vragen over de SuperTube technologie
Wat maakt de SuperTube technologie van Geberit zo bijzonder?
Dankzij de SuperTube technologie wordt de sanitaire planning voor architecten en ontwerpers aanzienlijk eenvoudiger. In tegenstelling tot conventionele afvoersystemen zijn bij SuperTube bijvoorbeeld geen extra ontspanning- of omloopleidingen nodig.
Met SuperTube komt er meer ruimte vrij voor woon- en gebruiksoppervlak, een financieel voordeel voor vastgoedinvesteerders.
De technologie is beschikbaar voor verschillende Geberit afvoersystemen en voldoet ook aan hoge eisen op het gebied van geluidsreductie.
