Geberit PE Robuuste weerstand, ongeacht wat
Duurzame PE-buizen - wat er ook gebeurt
Het buismateriaal polyethyleen (PE) is extreem licht en toch ongelooflijk resistent. Het Geberit PE afvoersysteem is bestand tegen grote temperatuurschommelingen, druk en agressieve chemicaliën zoals logen of zuren. De robuuste Geberit PE buizen zijn verkrijgbaar in alle gangbare diameters van d32 tot d315. Het assortiment fittingen, inclusief speciale fittingen, is bijna compleet.
Dankzij de trekvaste verbindingstechnologie kan Geberit PE worden gebruikt in verschillende toepassingen zonder speciale eisen voor geluidsisolatie, zoals het inbrengen in beton of de afvoer van gebouwen en daken.
Installaties kunnen direct op locatie of in de werkplaats worden geprefabriceerd.
Geberit PE is ook verkrijgbaar in combinatie met de ruimtebesparende Geberit SuperTube technologie.
Goede redenen voor Geberit PE
Trekvaste verbinding
De verbindingstechnologie met een trekvaste verbinding kan worden gebruikt voor bijna elk toepassingsgebied.
Bestand tegen chemische stoffen
Het Geberit PE afvoersysteem is bestand tegen de meeste in de handel verkrijgbare logen, zuren en chemicaliën.
Hoge afvoercapaciteit en meer leefruimte
Geberit PE is hydraulisch geoptimaliseerd voor meer zuinigheid en minder ruimtegebruik met een hoge afvoercapaciteit.
Voor muren en vloeren
De robuuste Geberit PE-buizen kunnen in beton of in de grond worden gelegd.
Belangrijkste toepassingen en gebruiksgebieden
Dakafvoer met onderdruk
Dankzij de hoge drukbestendigheid van Geberit PE is dit een beproefd systeem voor dakafvoer met onderdruk, zoals met Geberit Pluvia.
Prefabricage
Voor grotere bouwprojecten kunnen systeembouwconstructies gemakkelijk worden geprefabriceerd in de werkplaats.
Installatie in beton en in de grond
De robuuste Geberit PE-buizen kunnen in beton worden gestort of in de grond worden gelegd in overeenstemming met de statische en andere erkende technische voorschriften.

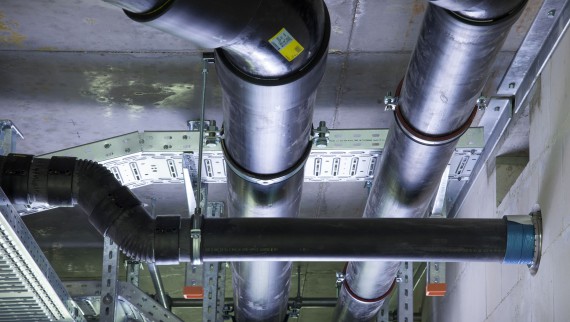

Industriële toepassingen
Met zijn resistente materiaaleigenschappen is Geberit PE geschikt voor diverse afvoersystemen in de industrie.
Ruimtebesparende afvoersystemen in hoogbouw
Geberit PE fittingen in combinatie met SuperTube technologie kunnen worden gebruikt als een ruimtebesparend afvoersysteem in hoogbouw.
Projecten met brandbeveiligingsvereisten
Er zijn brandtesten uitgevoerd voor veel verschillende installatiesituaties volgens de norm EN 1366-3. Samen met de Geberit buisdoorvoerafdichting 90 Plus EN is het Geberit PE afvoersysteem goedgekeurd door de bouwautoriteiten voor een brandwerendheid van 90 minuten (ETA/ETB).

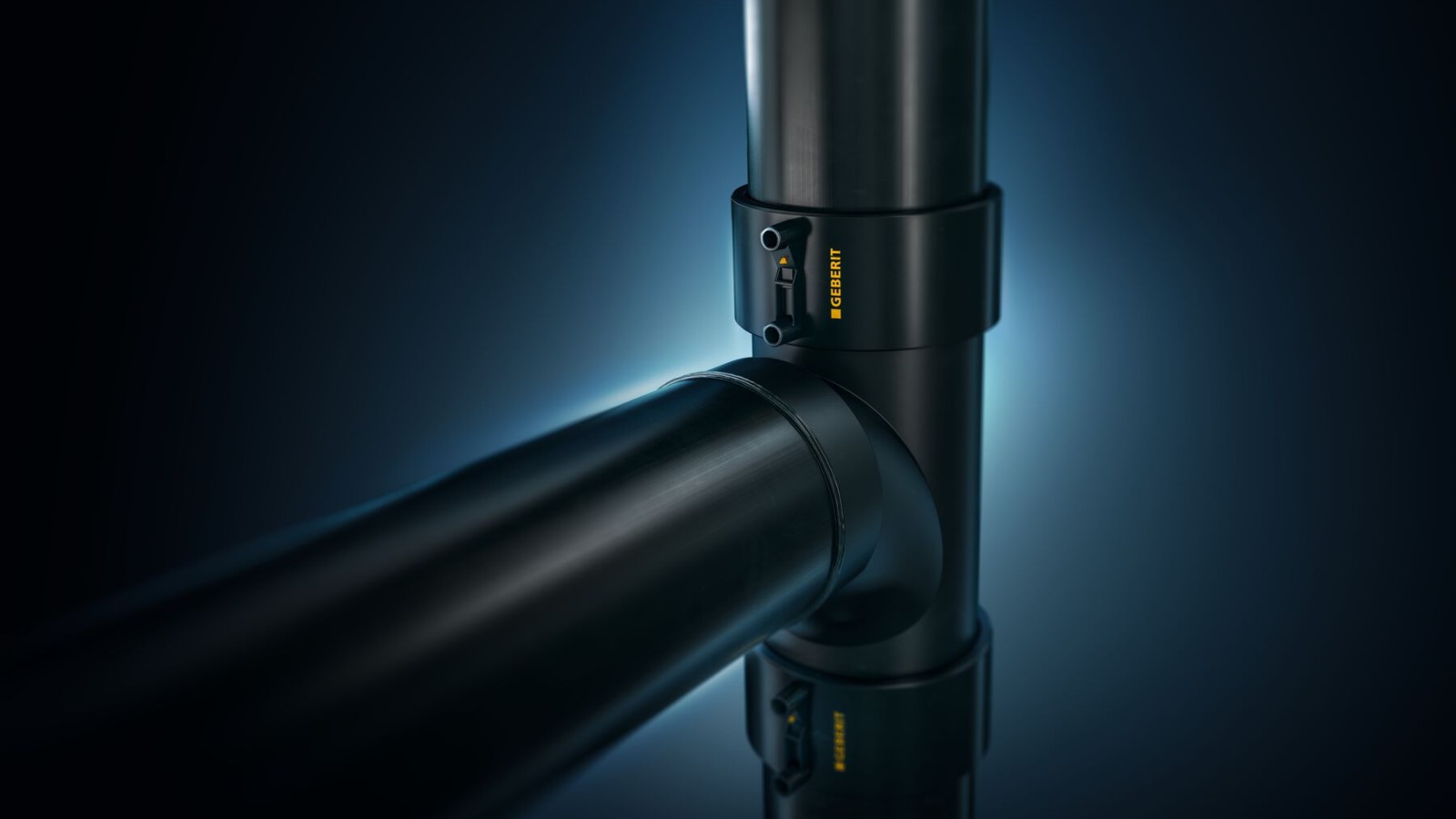

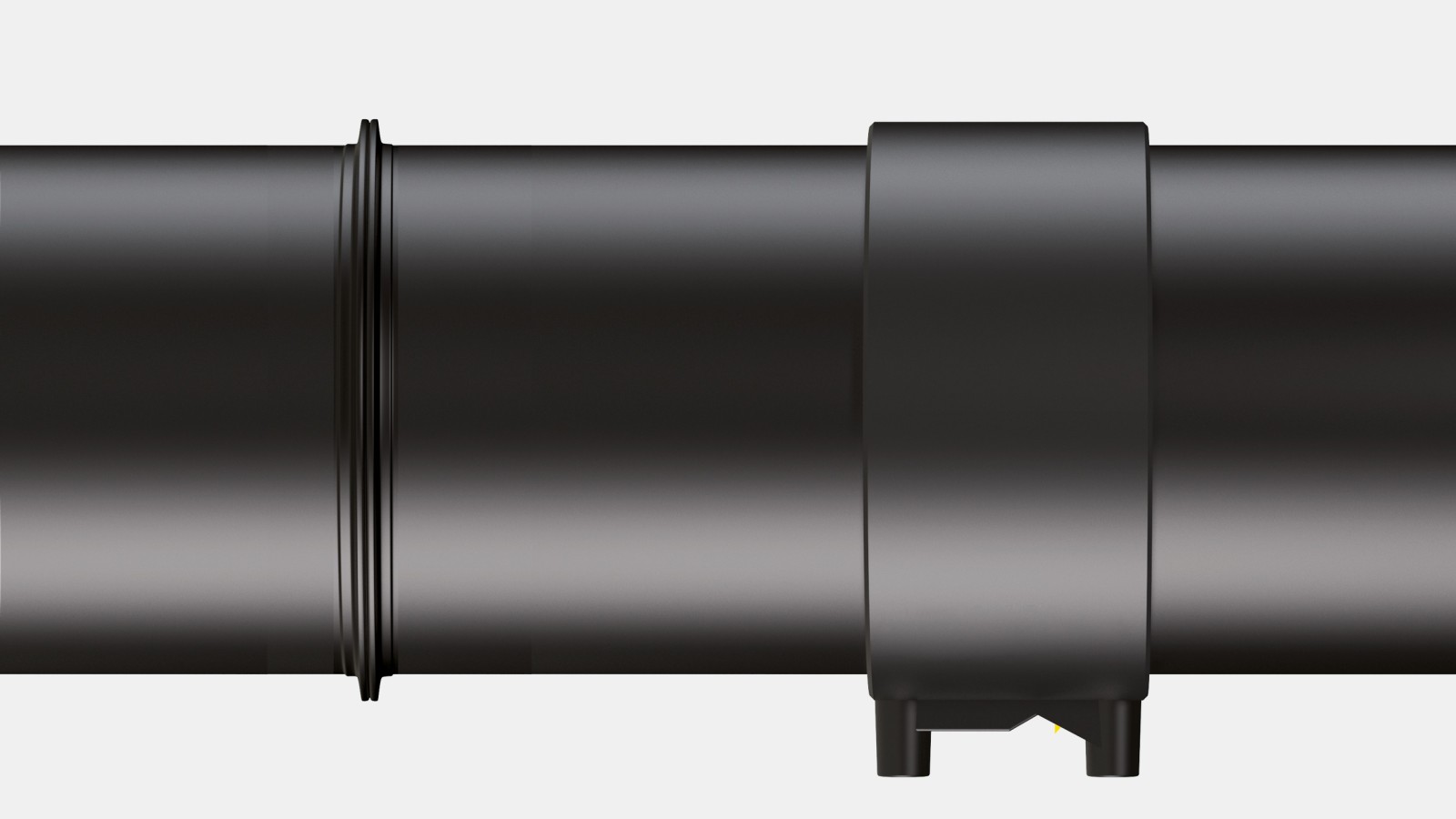

Verbindingstechnieken voor Geberit PE Met permanente dichtheid en een hoge trekvastheid
Geberit PE buizen en fittingen worden eenvoudig, snel en duurzaam aan elkaar gelast. De lasverbindingen worden gemaakt met behulp van spiegellasapparatuur of de Geberit elektrolasmof. Hiervoor zijn verschillende Gereedschappen en accessoires verkrijgbaar.
De lasverbindingen van Geberit PE-buizen blijven jarenlang permanent dicht en bieden installateurs en loodgieters een hoge mate van veiligheid. De lasverbindingen zijn ook geschikt voor prefabricage en het leggen van buizen in beton.

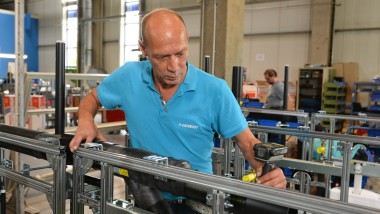

Sneller dankzij prefabricage
Voor grotere bouwprojecten kunnen systeembouwconstructies eenvoudig worden geprefabriceerd in de werkplaats. Dankzij het lage gewicht kan het geprefabriceerde systeem ook gemakkelijk naar hogere verdiepingen worden gedragen.

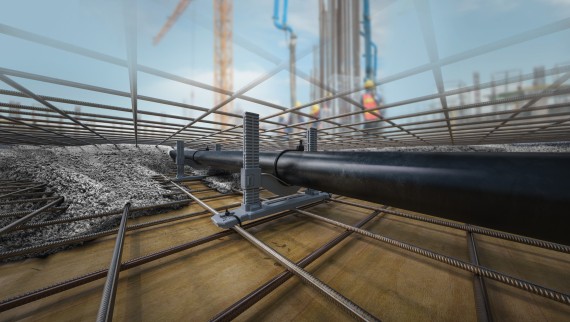

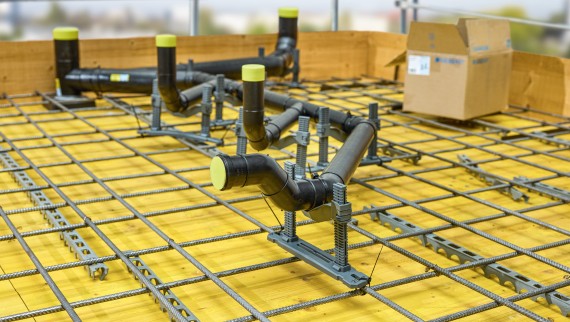

Geschikt voor plaatsing in beton en vloeren
De robuuste Geberit PE leidingen kunnen met inachtneming van de statische eigenschappen en de overige erkende regels van de techniek in beton worden gestort.. Voor een veilige bevestiging en positionering van de gelegde buizen biedt Geberit de Geberit instortbeugel. Dit biedt gebruikers een eenvoudige en flexibele oplossing die bestand is tegen de krachten van stromend beton.
Geberit PE in een overzicht
Afmetingen
Beschikbare buisafmetingen
| Nominale Diameter (DN) | Afmetingen d x s (mm) |
|---|---|
| 30 | 32 x 3 |
| 40 | 40 x 3 |
| 50 | 50 x 3 |
| 56 | 56 x 3 |
| 60 | 63 x 3 |
| 70 | 75 x 3 |
| 90 | 90 x 3,5 |
| 100 | 110 x 4,3 |
| 125 | 125 x 4,9 |
| 150 | 160 x 6,2 |
| 200 | 200 x 6,2 |
| 200 | 200 x 7,7 |
| 250 | 250 x 7,8 |
| 250 | 250 x 9,7 |
| 300 | 315 x 9,8 |
| 300 | 315 x 12,2 |

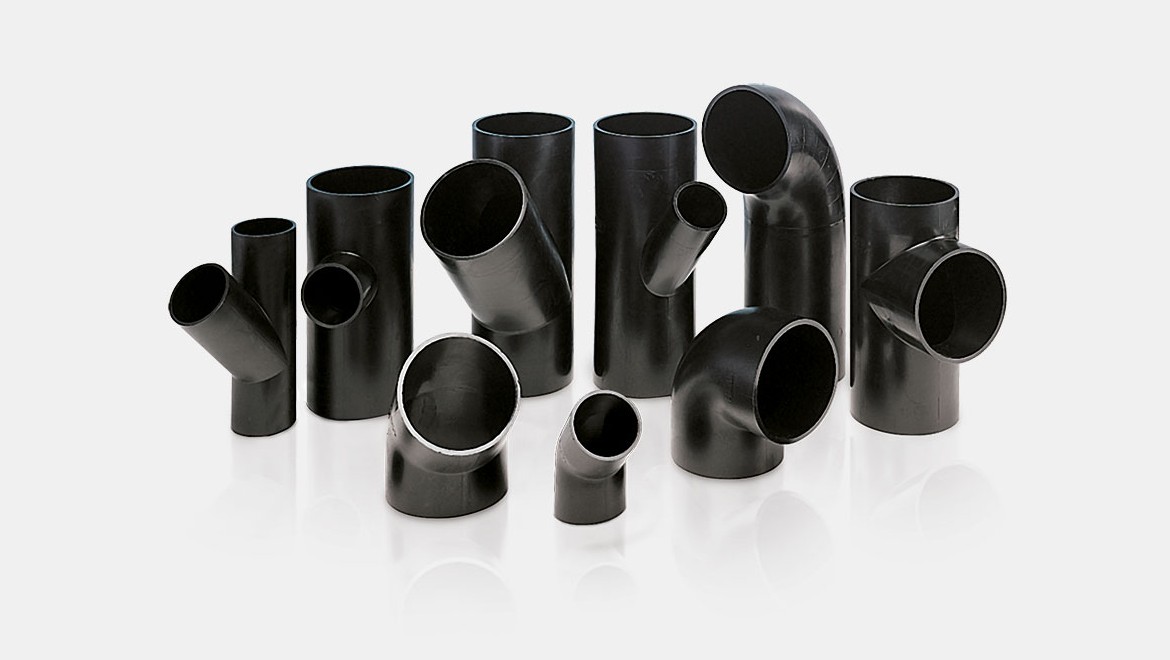

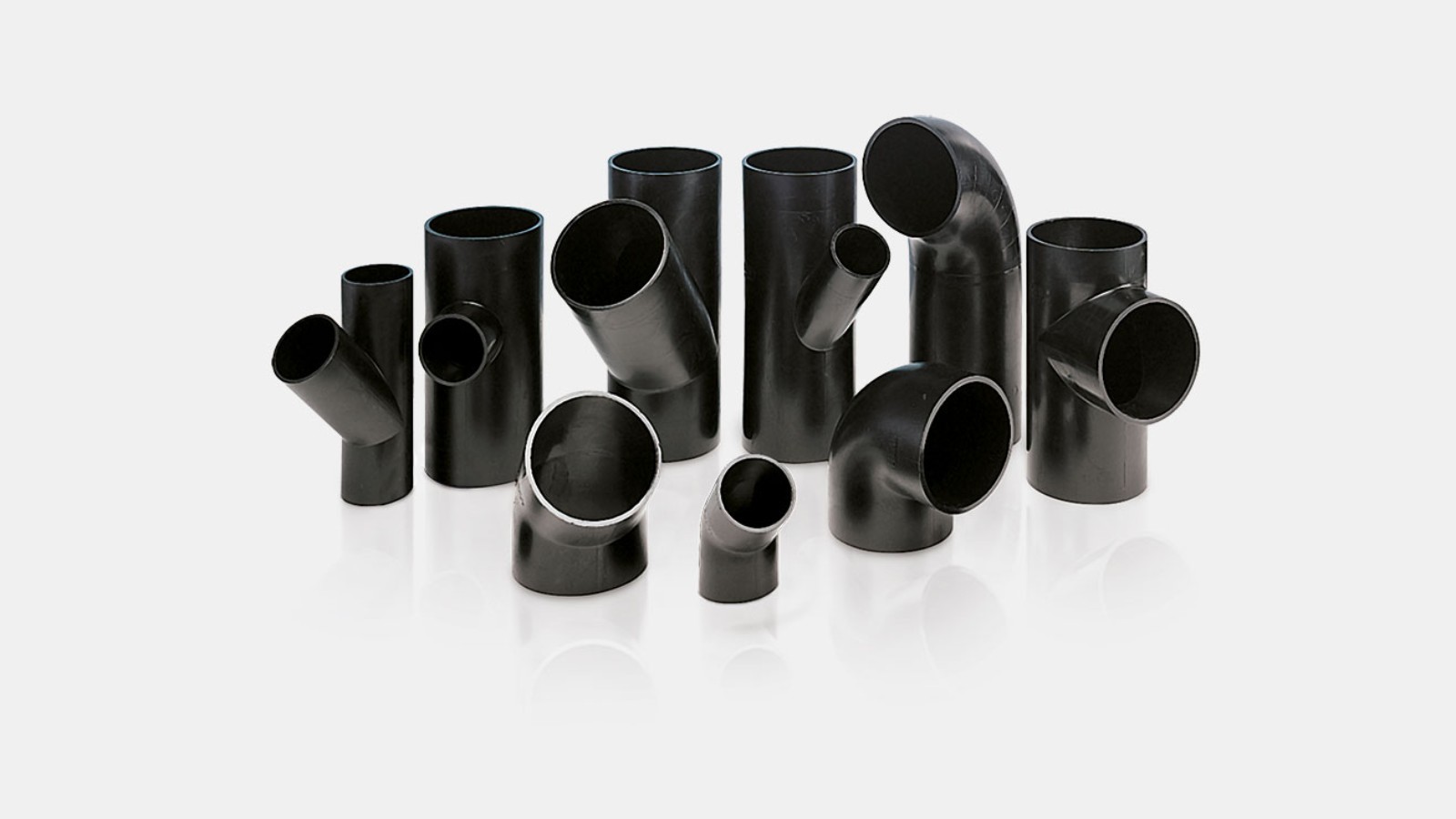

Gevormde onderdelen
Assortiment Voor bijna elk afvoersysteem
Beschikbare fittingen
Het Geberit PE assortiment bestaat uit een groot aantal fittingen, waaronder diverse speciale fittingen.
Dit betekent dat vrijwel elke afvoertaak compromisloos kan worden opgelost met Geberit PE.

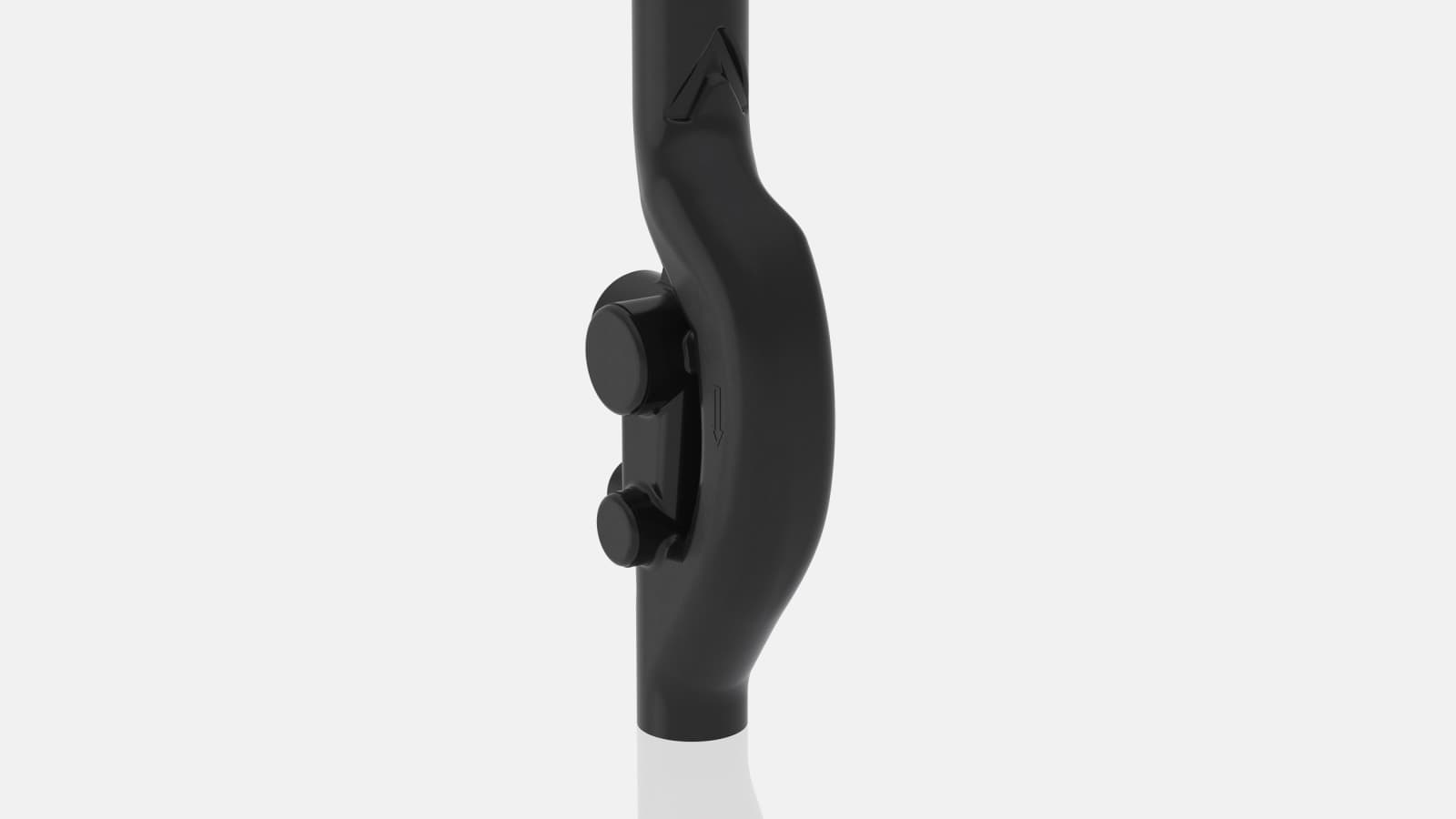

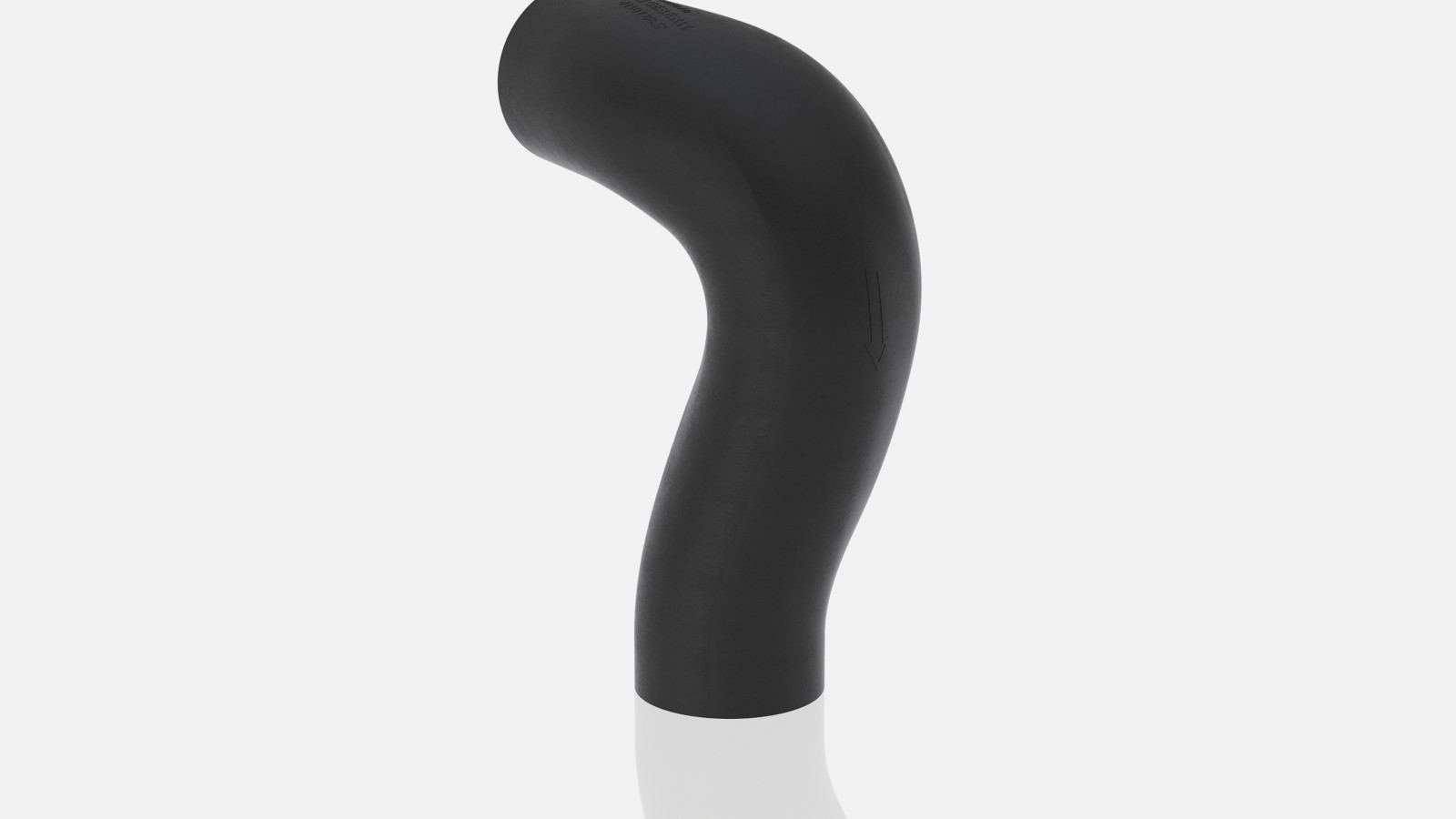

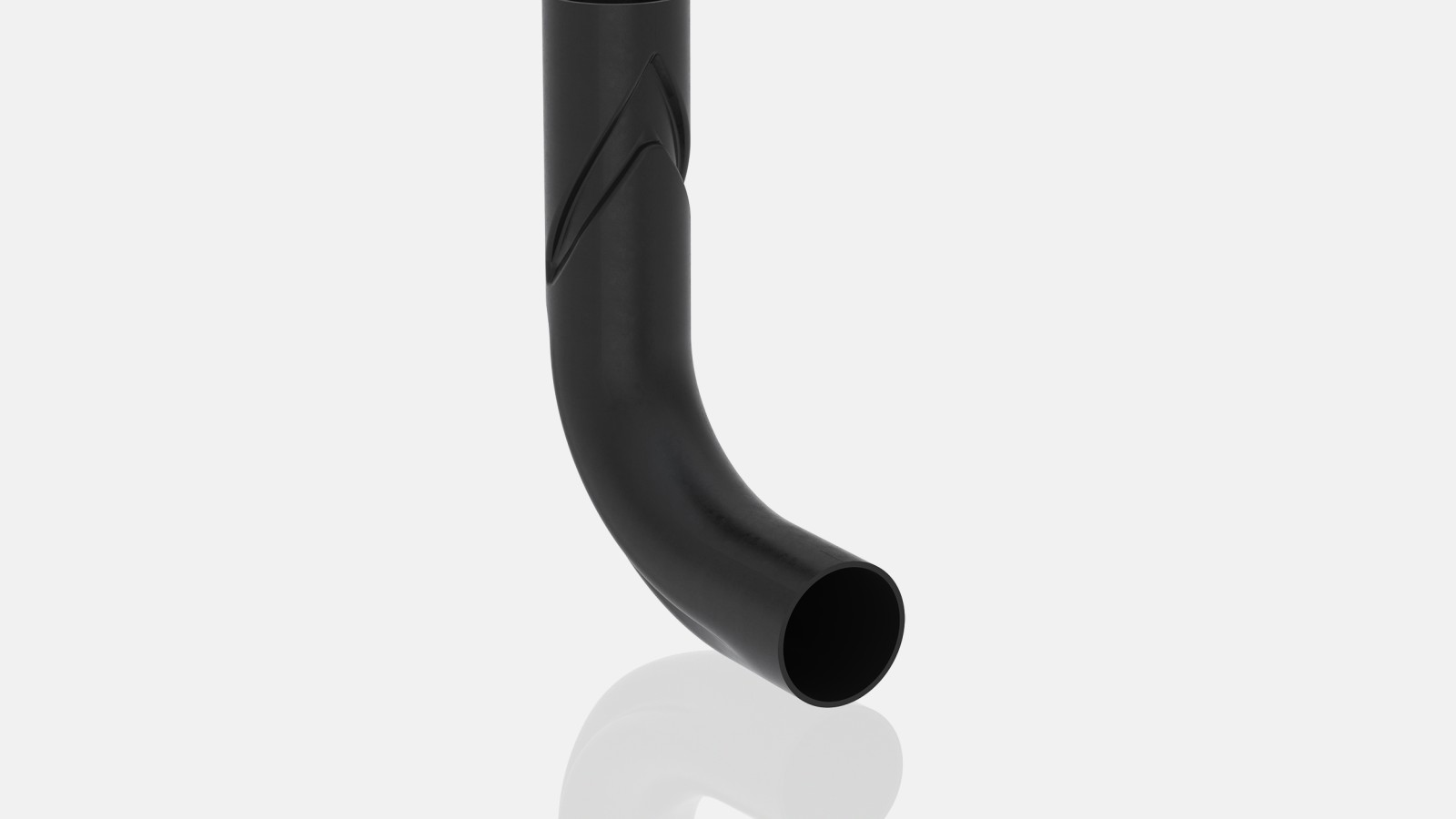

Geberit SuperTube
Ruimtebesparende afvoer van hoge gebouwen met armaturen met SuperTube-technologie:
- Meer ruimte voor leef- en bruikbare ruimtes
- Eenvoudige planning en installatie
- Kleinere en doorlopende leidingdiameters
- Geen extra ventilatiebuizen
- Horizontale buizen zonder helling (tot zes meter)
Toebehoren
Beschikbare producten

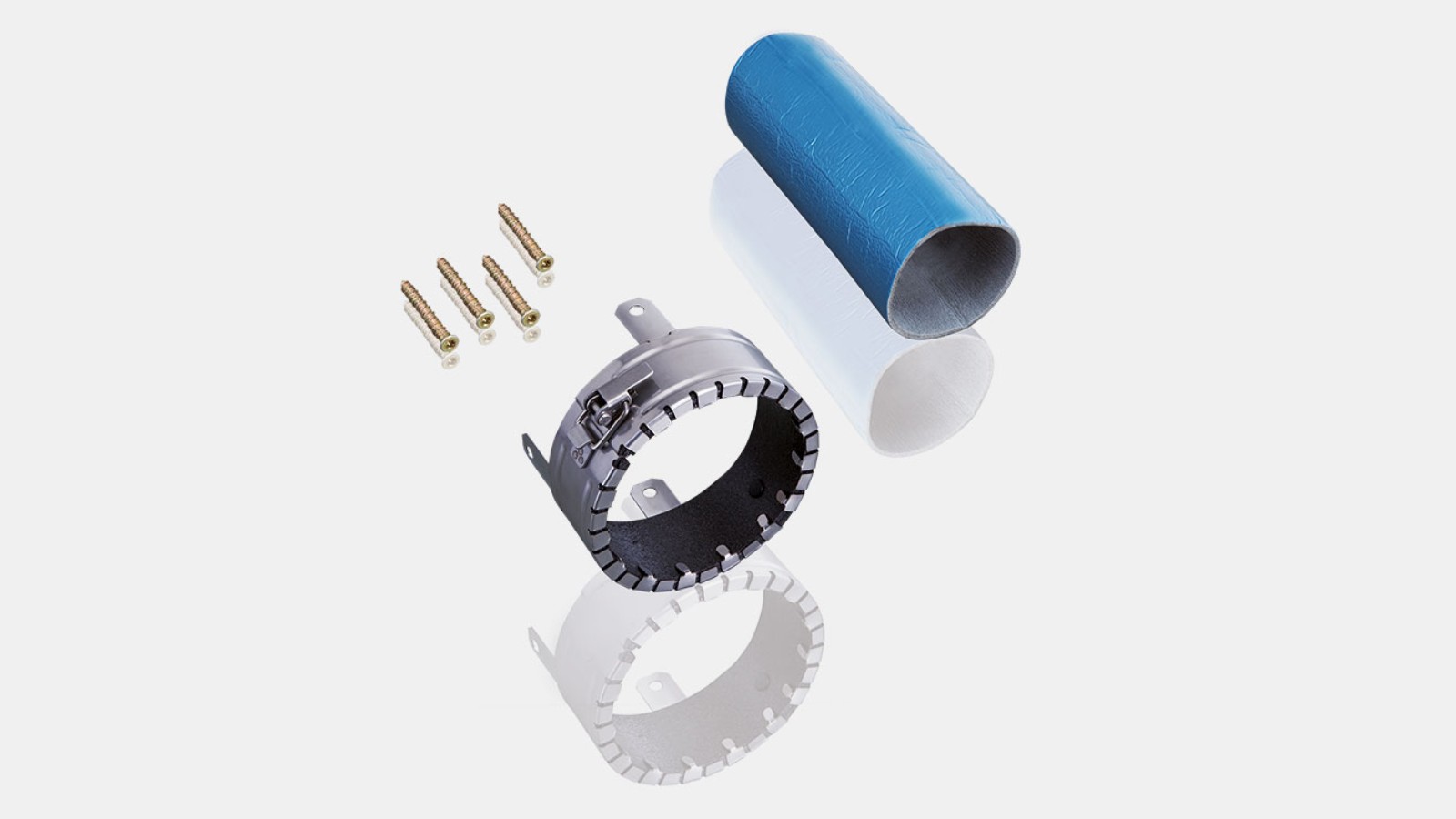

Brandbeveiliging voor Geberit PE
- Geberit biedt brandwerende kragen tot brandwerendheidsklasse F 120
- Er zijn brandproeven uitgevoerd volgens EN 1366-3
- Bouwrechtelijke goedkeuring van de Geberit RS90 Plus NL brandwerende kragen voor een brandwerendheid van 90 minuten (ETA / ETB).
Technische gegevens
Overzicht
| Geberit PE | |
|---|---|
| Materiaal | PE-HD |
| Lineaire uitzettingscoëfficiënt | 0,17 mm/(m K) |
| Opname lengte-uitzetting | Vereist expansiemof |
| Montagetemperatuur | -20 tot 40 °C |
| Bedrijfstemperatuur permanente belasting | -20 tot 80 °C |
| Chemicaliënbestendigheid | 95 % van alle gebruikelijke alkaliën, zuren en chemicaliën |
Milieuproductverklaring
EPD milieuproductverklaring
Environmental Product Declarations (EPD's) zorgen voor transparantie en maken het mogelijk om producten te vergelijken op het gebied van hun milieu-impact.
Voor Geberit PE zijn Environmental Product Declarations beschikbaar voor buizen en de meest voorkomende vormdelen:
Handige hulpmiddelen
BIM
Alle Geberit BIM-tools zijn gecombineerd in deze centrale toepassing voor professionals. Veel handige functies vereenvoudigen het ontwerpproces.
Productassortiment Geberit PE Artikel, technische Informatie en meer
Heeft u vragen? We staan klaar om te helpen
Onze specialisten adviseren ontwerpers, installateurs en andere professionals bij hun projecten. Ze geven u graag advies over hoe u met onze producten uw huidige uitdagingen het beste kunt aanpakken.
