Geberit Silent-db20 Afvoersysteem met een sterke geluidsreductie
Of het nu in een woonwijk, een hotel of een vergaderzaal is, lawaaierige afvoerbuizen zijn een ergernis. Met het Geberit Silent-db20 afvoersysteem is het probleem niet eens meer aan de orde.
Het sterk geluidsreducerend afvoersysteem is geschikt voor zowel vuilwaterafvoer als vloeraansluitingen en zorgt voor een stille en effectieve afvoer in elk gebouw.
Het afvoersysteem kan ook worden gebruikt in prefabricage.
Goede redenen voor Geberit Silent-db20
Zeer geluidsreducerend leidingsysteem
Het hoge eigen gewicht vermindert de natuurlijke trillingen en dempt het geluid hoorbaar.
Geforceerde verbindingen
Geberit Silent-db20 kan worden aangesloten met spiegellasmoffen of elektrolasmoffen.
Geschikt voor prefabricage
Economisch en veilig bouwen van het systeem in prefabricage.
Hoge afvoercapaciteit en minder ruimte nodig
Hydraulisch geoptimaliseerd voor meer efficiëntie, lager ruimtegebruik met hoge afvoercapaciteit.
Belangrijkste toepassingen en gebruiksgebieden
Gebouwen met hoge eisen aan geluidsreductie
Geberit Silent-db20 kan worden gebruikt voor regenpijpen en aansluitleidingen in verschillende gebouwen met hoge eisen op het gebied van geluidsreductie.
Hoogbouwprojecten met SuperTube-technologie
Geberit Silent-db20 SuperTube is een ruimtebesparend afvoersysteem en is geschikt voor projecten met hoge eisen op het gebied van geluidsreductie.

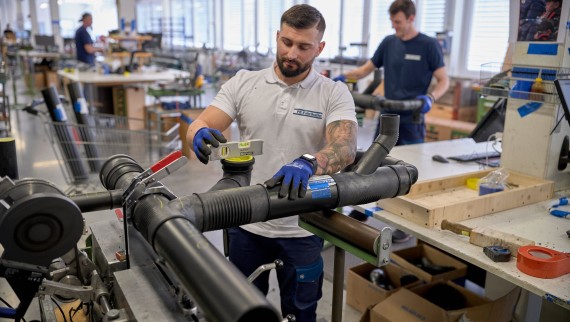

Prefab
Voor grotere bouwprojecten kunnen systeemopbouwen eenvoudig worden geprefabriceerd in de werkplaats met Geberit Silent-db20. Dit bespaart tijd op de bouwplaats.

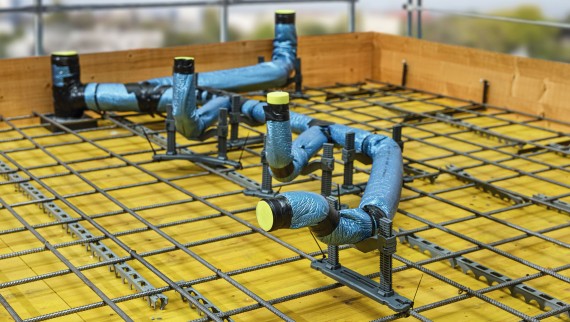

In beton storten
Geberit Silent-db20 is geschikt voor installatie in betonnen plafonds. Voor deze toepassing moeten instortbeugels worden gebruikt.
Projecten met brandbeveiligingsvereisten
Er zijn brandtesten uitgevoerd voor veel verschillende installatiesituaties volgens de norm EN 1366-3. Samen met de Geberit RS90 Plus EN is het Geberit Silent-db20 afvoersysteem goedgekeurd door de bouwautoriteiten voor een brandwerendheid van 90 minuten (ETA/ETB).
Voordelen Geberit Silent-db20
Het hoge eigen gewicht van Geberit Silent-db20 buizen en fittingen vermindert trillingen en dempt geluid hoorbaar.

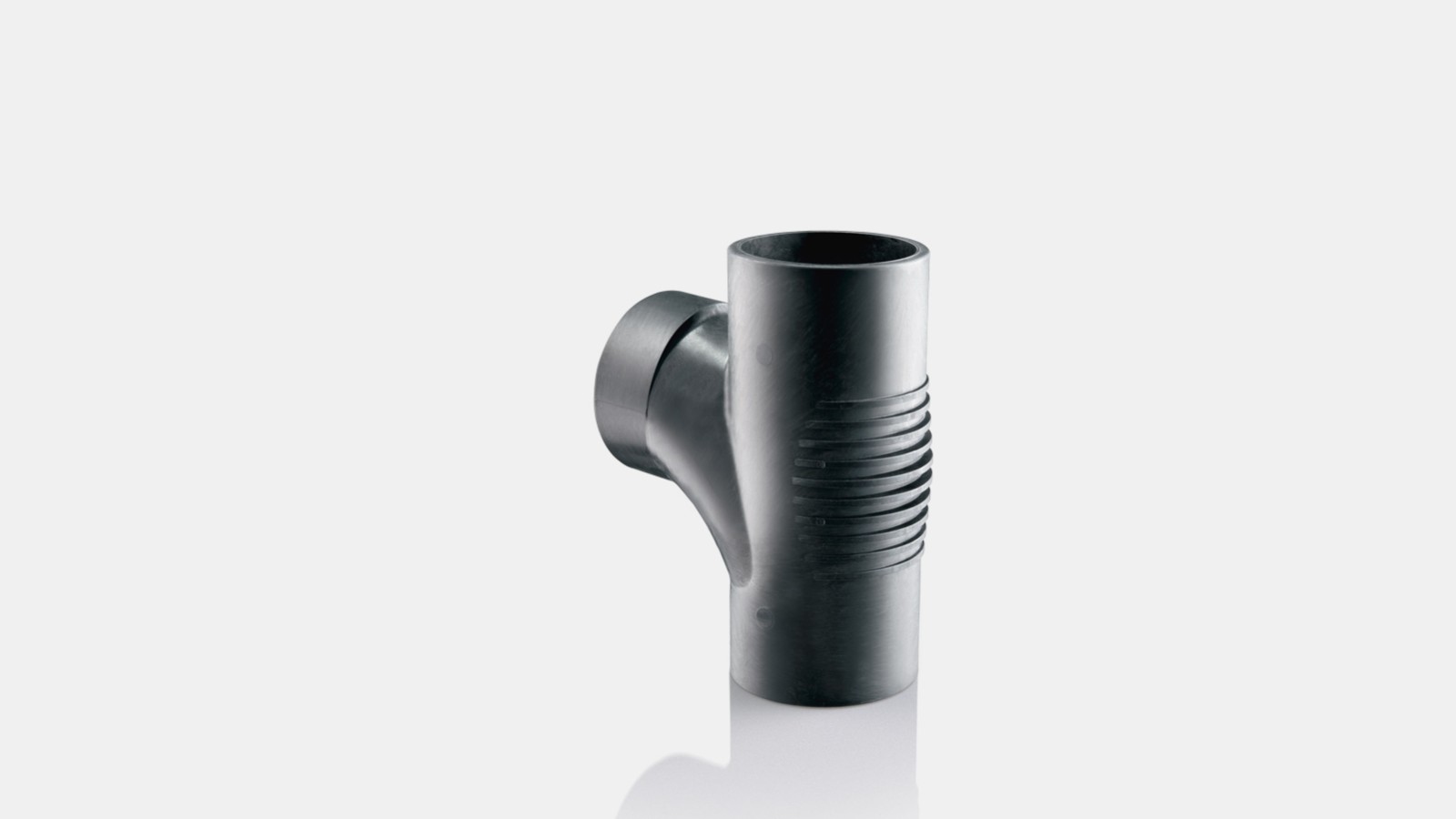

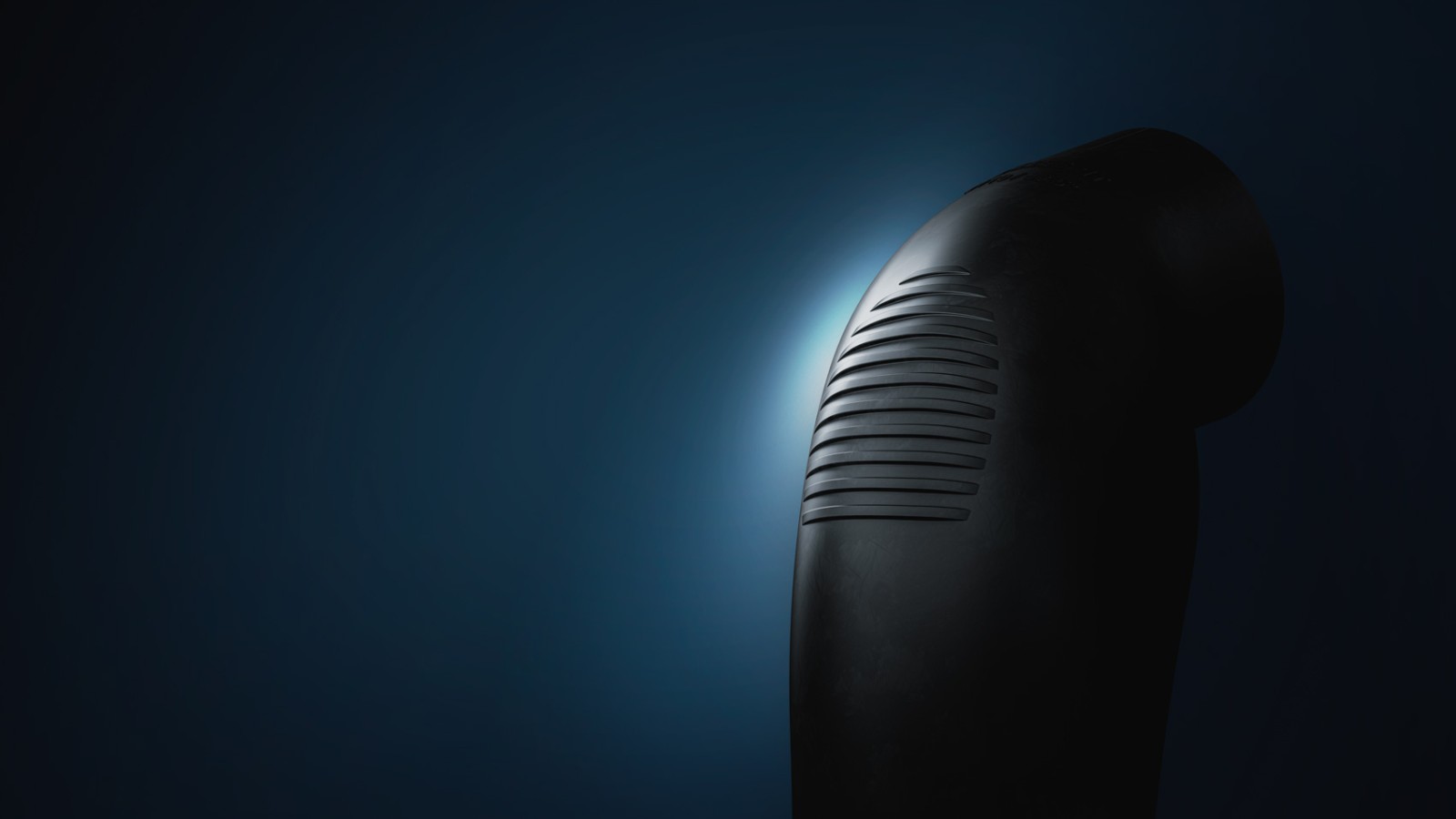

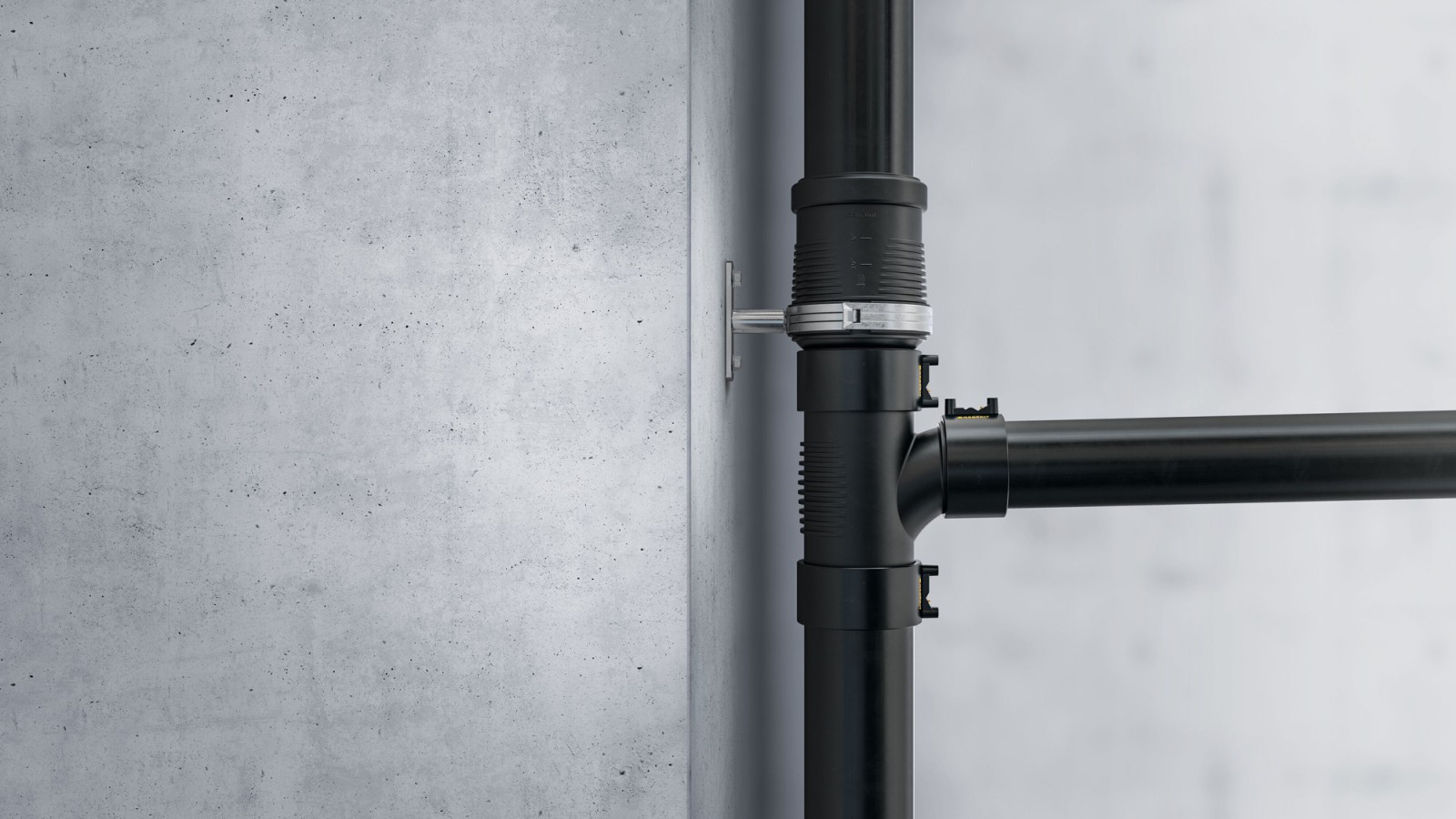

Speciale geluidsreducerende ribben verminderen de geluidsontwikkeling in de impactzones.
Hierdoor is Geberit Silent-db20 een goede keuze voor regenpijpen en aansluitleidingen in afvoersystemen in gebouwen met hoge eisen op het gebied van geluidsreductie.
In samenwerking met het Fraunhofer-instituut voor bouwfysica IBP zijn geluidsreductiecertificaten opgesteld voor tal van verschillende constructietaken. Deze zijn ook beschikbaar voor Geberit Silent-db20.

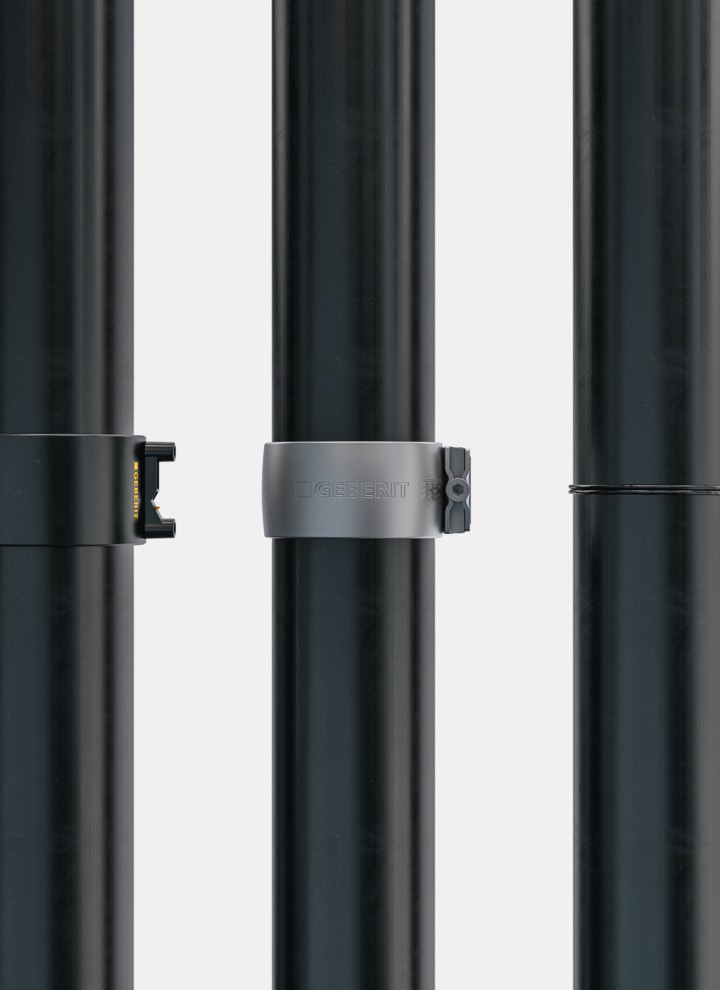

Aansluittechniek voor Geberit Silent-db20
Met een snelle elektrische moflas of een spiegellas - de Geberit Silent-db20 buizen en fittingen kunnen op drie verschillende manieren veilig worden aangesloten. In sommige landen kunnen ook klemverbindingen worden gebruikt. Voor eenvoudige verwerking kunnen verschillende Geberit gereedschap en accessoires beschikbaar.
Met de lange moffen met dubbele kraag en de steun- en expansiemoffen wordt de thermisch geïnduceerde lineaire uitzetting van Geberit Silent-db20 buizen en fittingen gecompenseerd. Hierdoor zijn grote verschillen in bedrijfstemperatuur mogelijk. De EPDM afdichtingen leveren een doorslaggevende bijdrage aan de levensduur van het afvoersysteem.
Geberit Silent-db20 is ook geschikt voor prefabricage. Dit betekent dat het werk effectiever en efficiënter kan worden uitgevoerd, omdat prefabricage onafhankelijk is van de voortgang op de bouwplaats. De installatie op de bouwplaats wordt verkort.

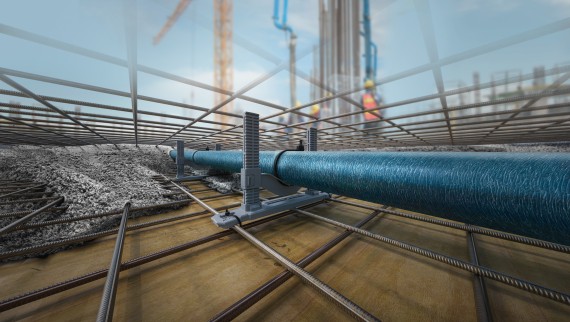

Geberit Silent-db20 is het ideale buissysteem om verbindingsbuizen in betonnen plafonds aan te brengen. Hierdoor kan de badkamer vrijer worden ontworpen. Voor gebruik in beton moeten insteekverbindingen worden gebruikt.
Stressvrije installatie ondanks offset in het midden Geberit Silent-db20 Offset
Onnauwkeurigheden tijdens de bouw kunnen niet altijd worden voorkomen. Maar als de aansluitpunten van afvoerbuizen niet precies op dezelfde as liggen, kost dit installateurs vaak tijd en zenuwen. Met de Geberit Silent-db20 Offset fitting kunnen regenpijpen efficiënt en zonder stress worden aangesloten, zelfs bij onnauwkeurigheden.
Voordelen van de Geberit Silent-db20 offset:
- Stressvrije installatie met asafwijkingen tot 10 cm
- Vertrouwde eenvoudige installatie
- Kortere installatietijd in vergelijking met installatie met twee 45°-bochten
- Flexibele correctiemogelijkheden met slechts één product
- Betere geluidsreductie dan met conventionele oplossingen voor het corrigeren van de aansluitpunten
Geberit Silent-db20 in een oogopslag
Afmetingen
Beschikbare buisafmetingen
| Nominale diameter (DN) | Afmetingen d x dikte (mm) |
|---|---|
| 56 | 56 x 3,2 |
| 60 | 63 x 3,2 |
| 70 | 75 x 3,6 |
| 90 | 90 x 5,5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |
Fittingen
Assortiment
- Grote selectie fittingen
- Mineraal versterkt voor geluidsreductie in de impactzones
- Diverse speciale fittingen

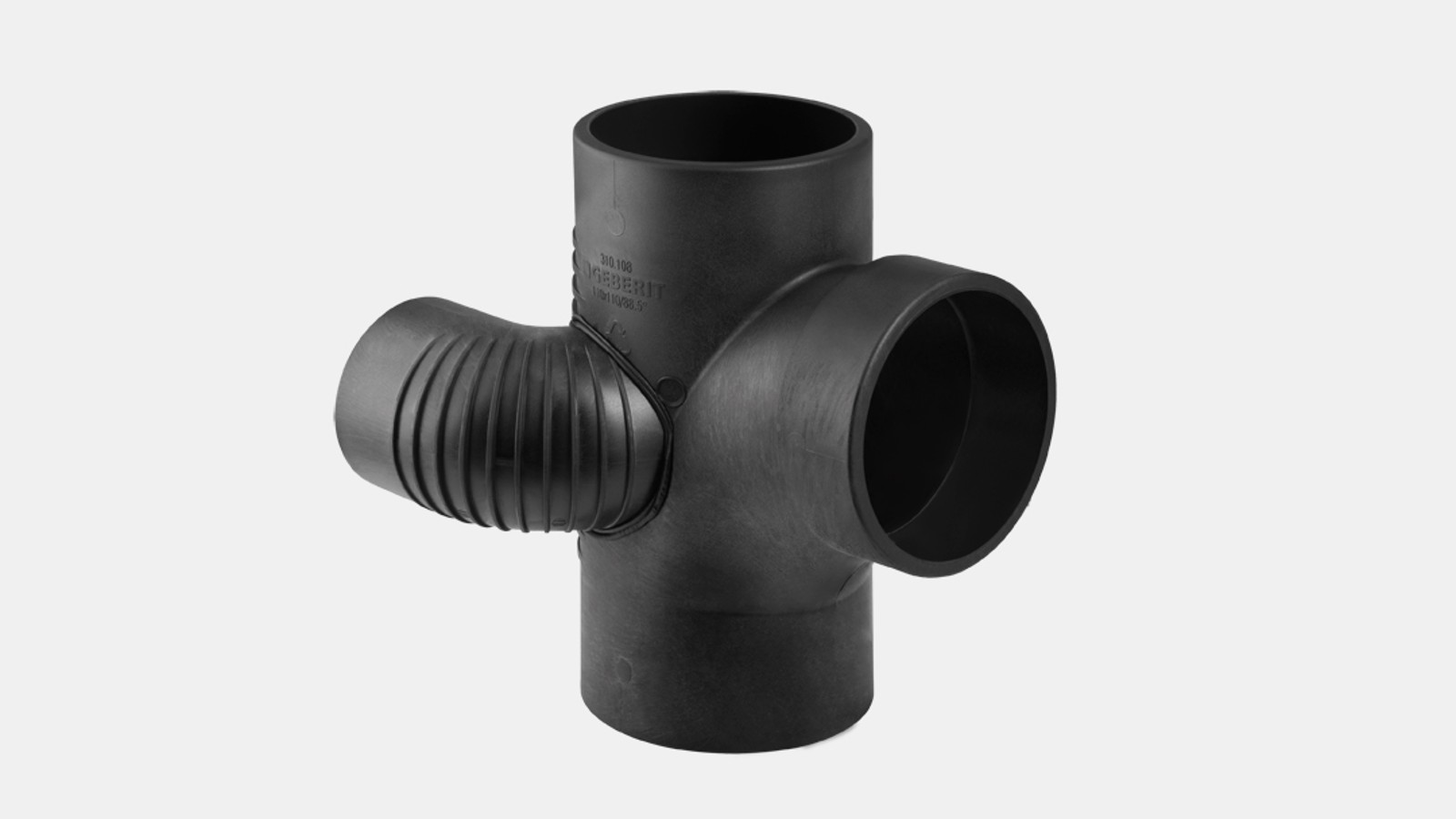

Voorbeeld Geberit Silent-db20 putbocht aftakking 88,5°
Ruimtebesparend - als de standleiding zich tussen het toilet en de wastafel bevindt, maakt de Geberit Silent-db20 88,5° bocht aftakking een zeer compacte installatie mogelijk.
Toebehoren
Beschikbare producten
Brandbeveiliging voor Geberit Silent-db20 buizen
- Geberit brandbeveiligingsmanchetten kunnen worden gebruikt tot brandweerstandsklasse F 120
- Brandproeven uitgevoerd volgens EN 1366-3 voor verschillende inbouwsituaties
- Met de Geberit RS90 Plus NL voor een brandweerstand van 90 minuten goedgekeurd door de bouwautoriteiten (ETA/ETB)

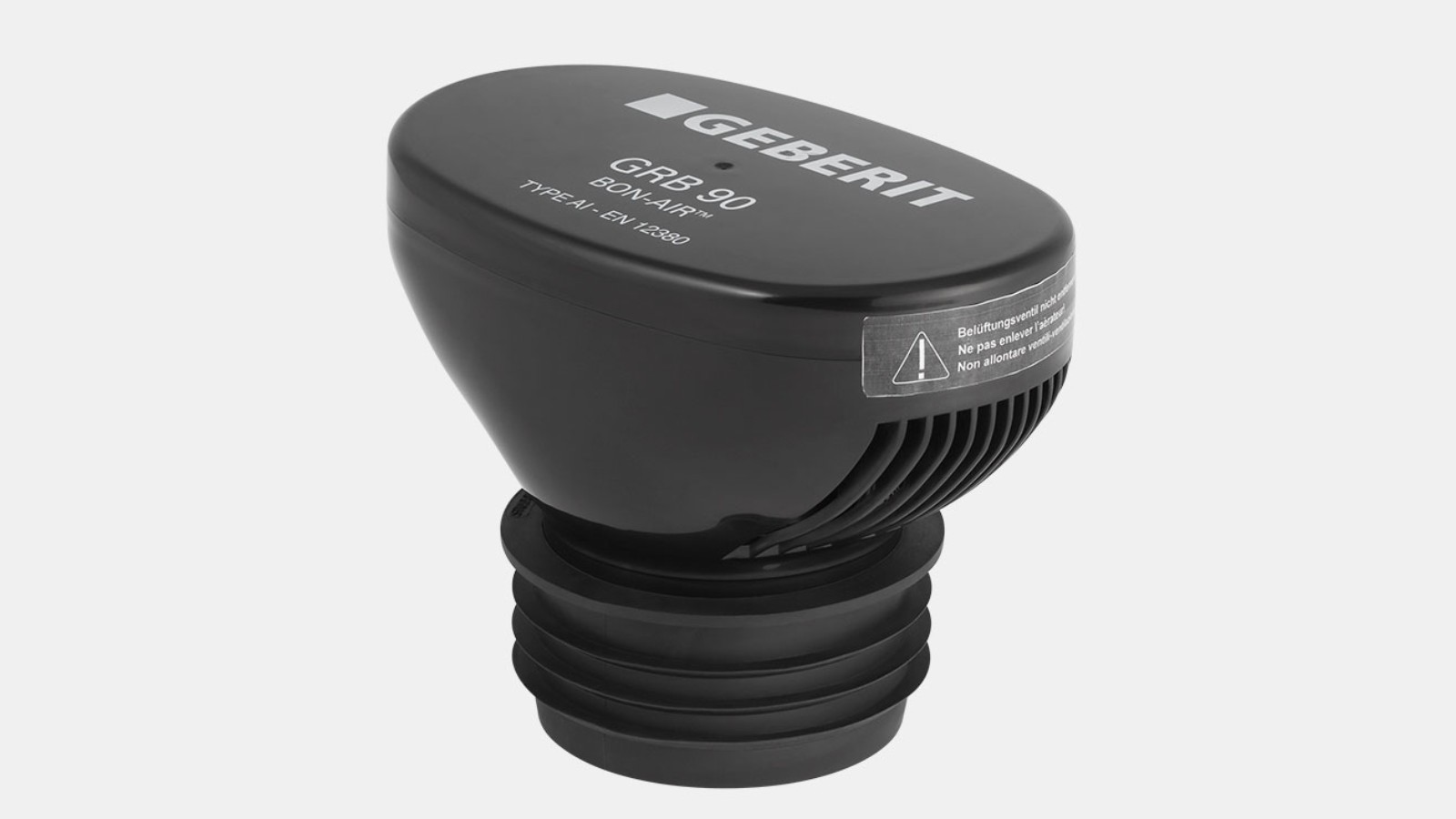

Geberit ventilatieventiel GRB90 voor Geberit Silent-db20
- Alternatief voor installaties die om ruimteredenen geen conventionele ventilatie toelaten.
- Beschikbaar voor afmetingen tot DN110
Technische gegevens
Overzicht
| Geberit Silent-db20 | |
|---|---|
| Materiaal | PE-S2 |
| Lengte-uitzettingscoëfficiënt | 0,17 mm/(m K) |
| Opname lengte-uitzetting | Vereist een expansiemof met dubbel kraagstuk of een steek- en uitzettingsmof |
| Montagetemperatuur | -20 tot 40 °C |
| Bedrijfstemperatuur permanente belasting | -20 tot 60 °C |
| Chemicaliënbestendigheid | 95 % alle in de handel verkrijgbare logen, zuren en chemicaliën |
Milieuproductverklaring
EPD Productverklaring
Milieuproductverklaringen (EPD's) zorgen voor transparantie en maken het mogelijk om producten te vergelijken op het gebied van hun milieueffecten.
Voor Geberit Silent-db20 zijn er milieuproductverklaringen beschikbaar voor buizen en de meest voorkomende fittingen:
Handige planningtools
BIM
Alle Geberit BIM-tools zijn gecombineerd in deze centrale toepassing voor professionals. Veel handige functies vereenvoudigen het ontwerpproces.
Geberit Silent-db20 assortiment Artikelen, technische informatie en meer
Heeft u vragen? We staan klaar om te helpen
Onze specialisten adviseren ontwerpers, installateurs en andere professionals bij hun projecten. Ze geven u graag advies over hoe u met onze producten uw huidige uitdagingen het beste kunt aanpakken.
