Geberit Silent-db20 SuperTube Afvoersysteem met hoge geluidswering

Geberit Silent-db20 SuperTube voor hoge gebouwen met een hoge afvoercapaciteit en hoge eisen aan geluidswering

De Geberit Silent-db20 SuperTube technologie is gebaseerd op een perfect samenspel van systeemcomponenten en maakt een uiterst ruimtebesparende afvoerinstallatie in hoogbouw mogelijk.

Dankzij de uitstekende geluidsreducerende eigenschappen is het dé oplossing voor projecten met hoge eisen op het gebied van akoestisch comfort — het brengt rust in huis.

Met Geberit Silent-db20 SuperTube is een parallelle ontspanningsleiding overbodig. Zo blijft er meer ruimte over voor woon- en gebruiksoppervlakken.

Doordat de buisdiameters kleiner zijn, volstaan compactere schachtmaten. En ondanks de slankere afmetingen wordt met een diameter van d110 nog steeds een indrukwekkende afvoercapaciteit van 12 l/s behaald.

Technische voordelen van Geberit Silent-db20 SuperTube

Beproefde werking en hydraulische prestaties picto
Beproefde werking en hydraulische prestaties

De werking en hydraulische capaciteit zijn bevestigd door TÜV Rheinland LGA Products (Duitsland).

Hoog geluidscomfort picto
Hoog geluidscomfort

Geberit Silent-db20 SuperTube voldoet aan dezelfde akoestische eisen als een conventioneel systeem met d160 en een omloopleiding voor 9,5 l/s.

Geteste brandveiligheid picto
Geteste brandveiligheid

Brandclassificatie conform EN 13501-2 voor zowel de Geberit Rohrschott90 Plus als de Silent-db20 BottomTurn bocht — getest door het MPA van de Universiteit van Stuttgart.

Eenvoudige en betrouwbaar ontwerp picto
Eenvoudige en betrouwbaar ontwerp

Het volledige ontwerp van Geberit Silent-db20 SuperTube is mogelijk in Autodesk® Revit®. Alle fittingen zijn beschikbaar via de Geberit BIM Plug-in.

Korte uitleg: Geberit SuperTube Zo werkt het innovatieve afvoersysteem

Conventionele afvoersystemen in hoogbouw nemen veel ruimte in beslag: ze vereisen leidingen met een diameter van d160 én extra parallelle beluchtingsleidingen in d90.

Ook boven plafonds moet voldoende ruimte worden voorzien voor de horizontale leidingen met afschot. Onder deze omstandigheden bedraagt de maximale afvoercapaciteit 12,4 l/s.

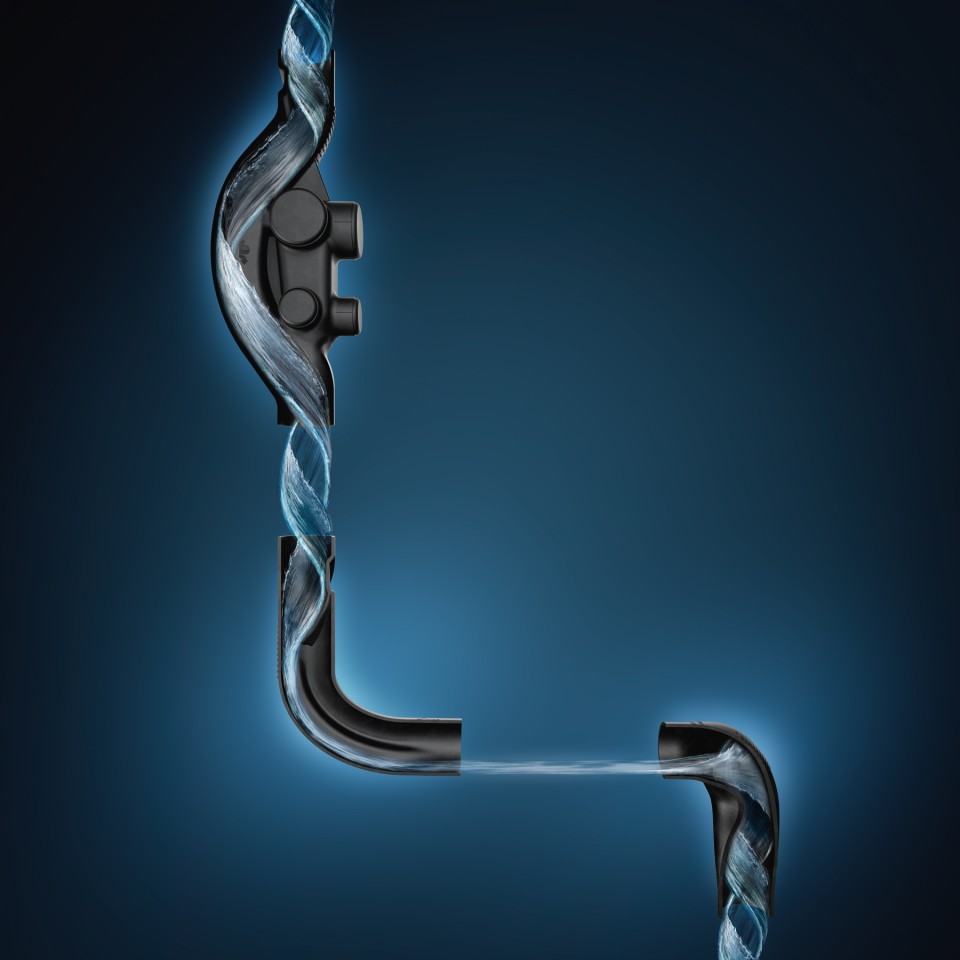

Geberit SuperTube creëert ruimte voor wonen en werken. Dankzij de innovatieve technologie van Geberit SuperTube ontstaat er een continue luchtkolom in de standleiding. Daardoor kan een kleinere standleiding met d110 — zónder extra beluchting — alsnog een afvoercapaciteit van 12 l/s aan.

Daarnaast kunnen horizontale leidingen zonder afschot worden geïnstalleerd over een lengte van maximaal 6 meter.

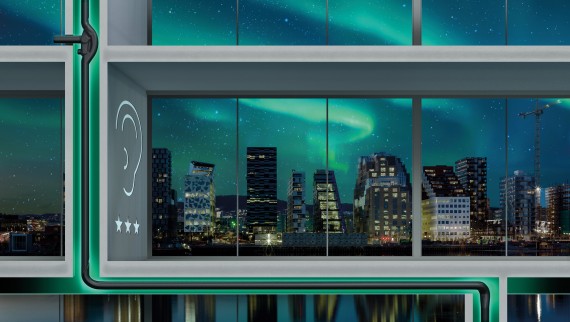

Geluidsreducerend afvoersysteem Voor hoogbouw met hoge eisen aan akoestisch comfort

Het afvoersysteem Geberit Silent-db20 blinkt uit door een hoog eigen gewicht. Het versterkte materiaal zorgt voor een aanzienlijke vermindering van natuurlijke trillingen, wat zorgt voor merkbaar minder geluidsoverdracht.

De speciale geluiddempende ribben verminderen ook de geluidsontwikkeling in de impactzones. Het resultaat: akoestische rust door slim productdesign. Deze eigenschappen zijn nu ook beschikbaar in combinatie met SuperTube technologie.

Een standleiding met Geberit Silent-db20 SuperTube (12 l/s) voldoet aan dezelfde geluidsnormen als een conventioneel systeem met d160 en omloopleiding (9 l/s).

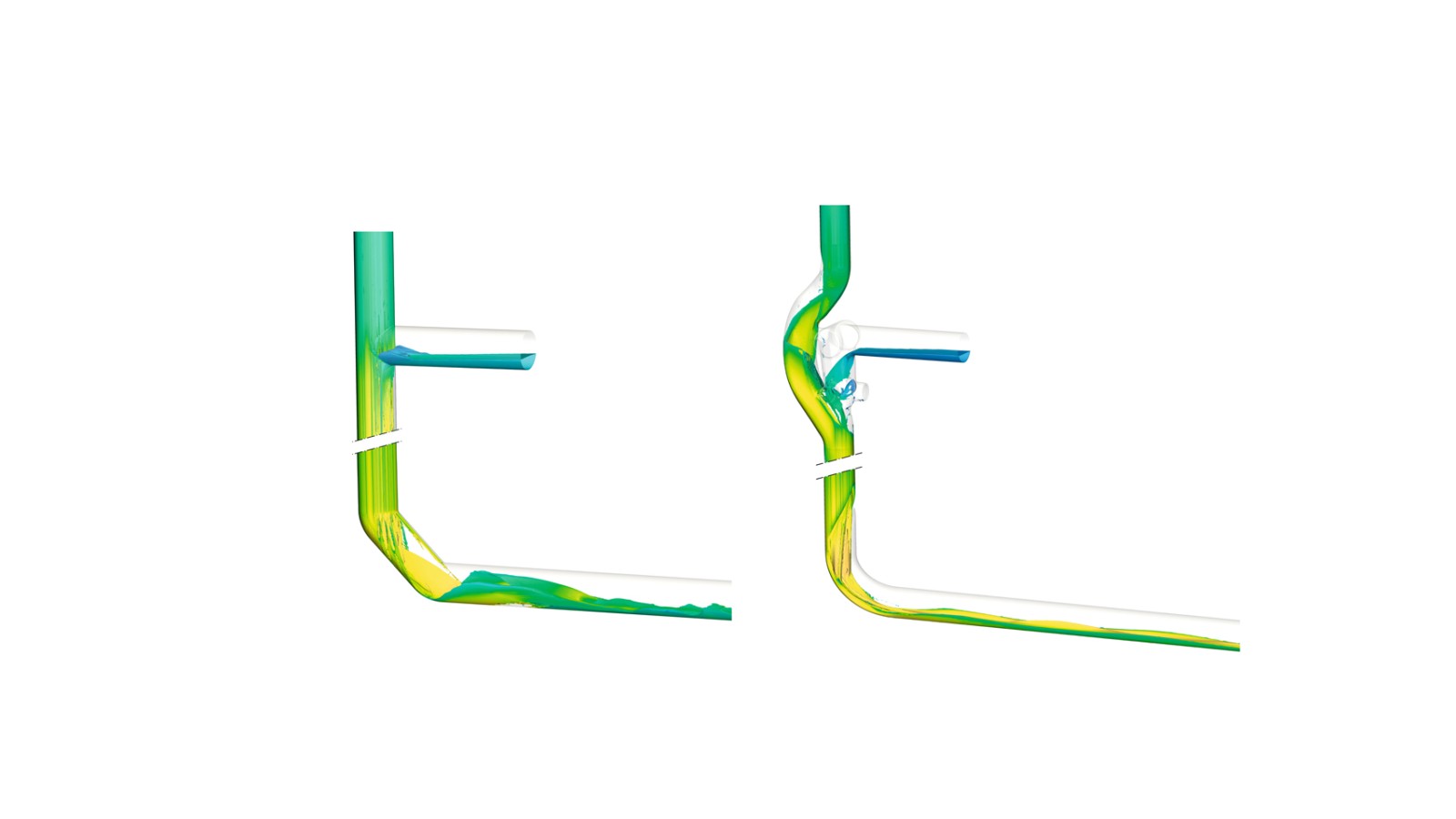

Bij het gebruik van twee 45°-bochten in d160 (zoals links op de afbeelding) ontstaan turbulenties in de leidingen, wat leidt tot een verhoogde geluidsproductie. Daarentegen zorgt de Geberit Silent-db20 BottomTurn-bocht (zoals rechts op de afbeelding) ervoor dat de ringvormige stroming uit de standleiding rustig en gecontroleerd overgaat in een gelaagde stroming. Uit stromingsanalyses blijkt dat deze aanpak zorgt voor een gelijkmatig verloop van de stroming en daarmee een drastische vermindering van storend geluid — aangetoond in praktijktests, zelfs in aangrenzende ruimte

Verbeterde geluidsreductie bij richtingsveranderingen

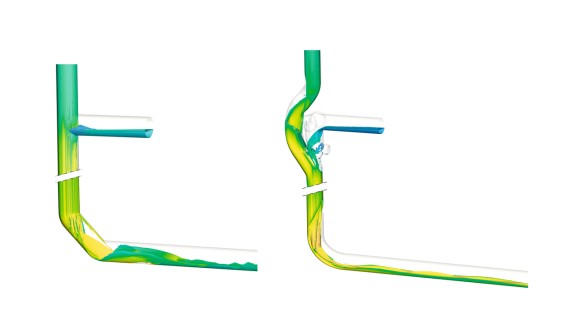

Het onderzochte stromingsgedrag bij de overgang van een verticale naar een horizontale leiding laat zien dat het gebruik van de Geberit Silent-db20 BottomTurn-bocht zorgt voor een aanzienlijk gelijkmatiger stroming.

De veel onrustigere stroming bij een conventionele opstelling leidt daarentegen tot meer geluidsoverlast. Deze storende geluiden zijn in testopstellingen ook waargenomen in aangrenzende ruimtes.

De omleiding met twee 45°-bochten van Geberit Silent-db20 in d160 (links op de afbeelding) veroorzaakt turbulenties in de leiding, wat tot extra geluidsontwikkeling leidt. In tegenstelling hiermee leidt de Geberit Silent-db20 BottomTurn-bocht (rechts op de afbeelding) de ringvormige stroming uit de standleiding rustig en gecontroleerd over in een gelaagde stroming.

Hydraulisch geoptimaliseerde fittingen van Geberit Silent-db20 SuperTube

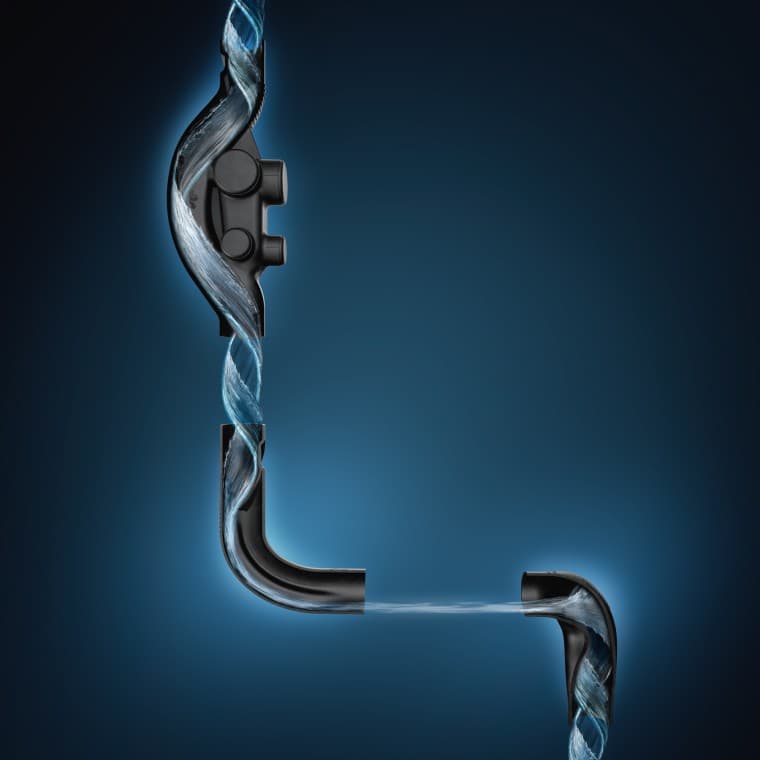

Geberit Silent-db20 Sovent
