Geberit Silent-Pro SuperTube Afvoersysteem zonder omloopleiding of afschot

Minder materiaal - meer opties

Appartementcomplexen met meerdere verdiepingen en standleidingen

Met Geberit Silent-Pro SuperTube heeft Geberit de eisen aan afvoerleidingen op het gebied van geluidsisolatie en hydraulica volledig herzien. De Geberit Silent-Pro SuperTube fittingen creëren ruimte en geven ontwerpers meer vrijheid bij het plannen en ontwerpen van gebouwen met meerdere verdiepingen.

Door de combinatie van het sterk geluidsreducerende afvoersysteem Geberit Silent-Pro met de Geberit SuperTube technologie wordt de standleiding ook in hogere gebouwen aanzienlijk vereenvoudigd:

  • Afvoer van gebouwen met meerdere verdiepingen zonder aansluitvrije zones en dus zonder omloopleidingen
  • Horizontale leidingen kunnen zonder afschot worden gelegd: tot 6 meter bij diameter d110 en tot 4 meter bij diameter d90
  • Flexibeler gebruik van het gebouw dankzij een hogere afvoercapaciteit

Voordelen van Geberit Silent-Pro SuperTube

Geen omloopleiding nodig
Geen omloopleiding nodig

Het elimineren van de omloopleiding maakt het mogelijk om de standleiding van het afvoersysteem te stroomlijnen.

Meer ruimte
Meer ruimte

De technologie zorgt voor een slank afvoersysteem dat ook goed uit de voeten kan in krappe ruimtes. Aangezien er geen aansluitvrije zones in de voetbocht van de standleiding zijn, is er geen omloopleiding nodig.

Hogere afvoercapaciteit
Hogere afvoercapaciteit

Geberit Silent-Pro SuperTube fittingen hebben een 50% hogere afvoercapaciteit in vergelijking met conventionele afvoersystemen

Montage dicht bij het plafond
Montage dicht bij het plafond

De hoogte in kelders of parkeergarages kan volledig worden benut omdat de horizontale leiding geen afschot nodig heeft voor lengtes tot 6 meter.

Geberit Silent-Pro SuperTube in een notendop Hoe het afvoersysteem werkt

Bij conventionele afvoersystemen met een standleiding hoger dan 10 meter is een omloopleiding vereist vanwege aansluitvrije zones en het benodigde afschot van de horizontale leiding.

Al deze vereisten nemen kostbare ruimte in en maken de planning en installatie onnodig complex. De hydraulisch geoptimaliseerde opbouw met Geberit Silent-Pro SuperTube biedt hierbij aanzienlijke voordelen:

  • Met de nieuwe Geberit Silent-Pro SuperTube fittingen kan de afvoer in meerlaagse gebouwen zonder aansluitvrije zones worden gerealiseerd
  • Omloopleidingen zijn overbodig
  • Horizontale leidingen kunnen zonder afschot worden geïnstalleerd: tot 6 meter bij d110 of tot 4 meter bij d90

Sterk geluidsreducerend afvoersysteem met steekverbinding Voldoet aan de geluidsnormen voor appartementcomplexen

Geberit Silent-Pro SuperTube

Geberit Silent-Pro SuperTube is de hydraulisch geoptimaliseerde aanvulling op het sterk geluidsreducerende afvoersysteem Geberit Silent-Pro met steekverbinding.

Het systeem is ideaal voor standleidingen en verdiepingsaansluitingen in bouwprojecten met hoge eisen aan geluidsreductie. De fittingen met SuperTube technologie voor meerlaagse gebouwen en terraswoningen hebben dezelfde product- en materiaaleigenschappen als de overige systeemcomponenten.

Op het gebied van geluidsreductie zijn de nieuwe fittingen gelijkwaardig aan conventionele oplossingen. Dit is bevestigd in het testrapport over het “akoestisch gedrag“ volgens DIN 4109 en DIN EN 14366 door het Fraunhofer-Instituut voor Bouwfysica (IBP) in Duitsland.

Ontwerpen met Geberit Silent-Pro SuperTube Sanitair ontwerp gemakkelijk gemaakt

Silent Pro SuberTube

Geberit Silent-Pro SuperTube volgt duidelijke ontwerpregels voor de hele standleiding. Naast de algemeen geldende regels voor afvoersystemen zijn er twee duidelijke punten waarmee rekening moet worden gehouden:

  • Geberit Silent-Pro Carve T-stukken moeten voor alle aansluitingen op de standleiding worden toegepast in plaats van reguliere of stroom T-stukken.
  • De ontwerpregels voor Geberit Silent-Pro SuperTube moeten in acht worden genomen bij de overgang van de standleiding naar een horizontale verzamelleiding of bij de uitvoering van een standleidingversleping

In alle andere gevallen worden de toestel- en verzamelleidingen ontworpen in overeenstemming met de NEN 3215 en NTR 3216. Het afvoersysteem ontwerpen was nog nooit zo eenvoudig.

Meer informatie over het ontwerpen van het Geberit Silent-Pro SuperTube afvoersysteem vindt u in de Geberit Silent-Pro SuperTube handleiding  (4.6 MB).

Installatie van Geberit RS90 Plus EN met de Geberit BottomTurn bocht

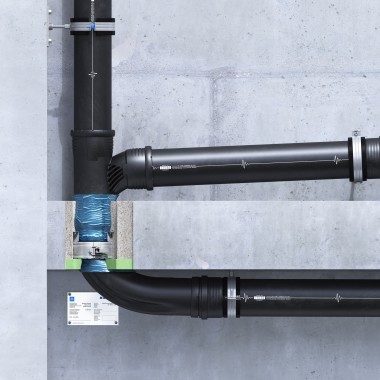

Brandbeveiliging: Installatie dicht tegen het plafond mogelijk

De brandbeveiliging met de Geberit RS90 Plus EN en de Geberit Silent-Pro BottomTurn bocht is getest en goedgekeurd voor verschillende inbouwsituaties.

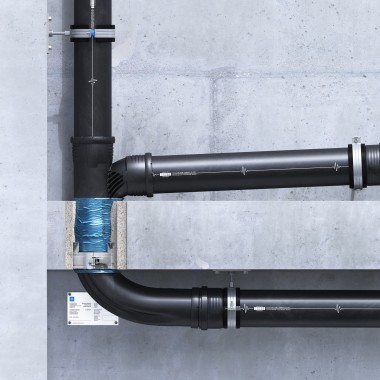

Naast de mogelijkheid om de Geberit RS90 Plus EN in het plafond in te bouwen, zijn er ook opties voor de horizontale leidingen met minimale afstand tot het plafond.

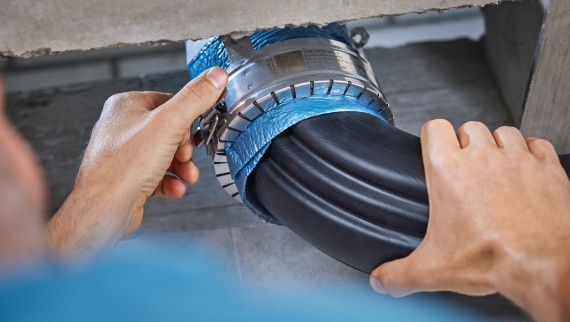

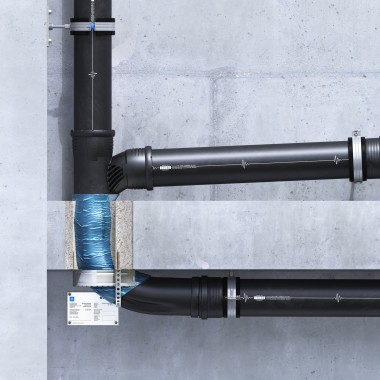

De brandmanchet wordt hierbij samen met EPS/XPS-isolatie in het plafond ingebouwd. Als alternatief kan de brandmanchet ook in een U-vorm als opbouw worden gemonteerd. Dit maakt eveneens een installatie dicht tegen het plafond mogelijk, maar zonder extra inspanningen. Deze optie kan bovendien ook achteraf worden toegepast.

BottomTurn bocht: eenvoudig aanpassen aan de plafondhoogte

Afhankelijk van de plafondconstructie kan de BottomTurn bocht eenvoudig worden ingekort tot de gewenste lengte. Hiervoor is er voldoende materiaallengte beschikbaar en op het product staat duidelijk aangegeven welk deel kan worden afgezaagd.

De installatie van de Geberit Silent-Pro BottomTurn bocht is eenvoudig en flexibel uit te voeren.

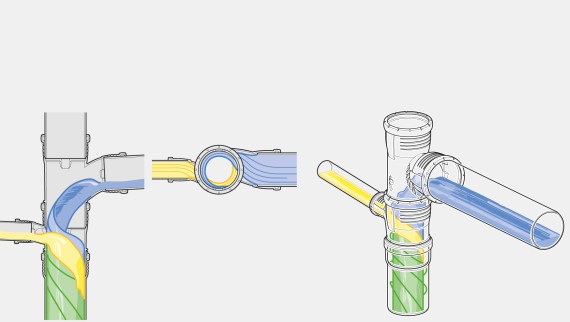

Geen inspoeling van tegenover elkaar gelegen aansluitingen met Geberit Silent-Pro SuperTube

Inspoeling van tegenover elkaar gelegen aansluitingen

Volgens NEN 3215 en NTR 3216 moet bij een aansluithoek van meer dan 90° een minimale buisvoetafstand van ≥ 500 mm worden aangehouden om inspoeling van tegenover elkaar gelegen aansluitingen te voorkomen.

Met het Geberit Silent-Pro Carve T-stuk is deze beperking verleden tijd. Dankzij het geoptimaliseerde ontwerp mogen Carve T-stukken direct op elkaar worden aangesloten, zonder rekening te houden met buisvoerafstand.

Hydraulisch geoptimaliseerde fittingen van Geberit Silent-Pro SuperTube

Geberit Silent-Pro SuperTube fittingen
Klik op ''i'' voor meer informatie………
