Geberit Pluvia hemelwaterafvoer Het systeem met onderdruk
De economische aspecten, betrouwbaarheid, veiligheid en ontwerpvrijheid van Geberit Pluvia worden evenzeer gewaardeerd door opdrachtgevers en architecten als door de installateur zelf. Onze tevreden gebruikers rapporteren uit de dagelijkse praktijk.
Minder leidingen, hogere capaciteit
Met Geberit Pluvia biedt Geberit een krachtig onderdruksysteem voor de efficiënte afvoer van regenwater bij grote of complexe dakoppervlakken. Zelfs bij zware regenval zorgt het systeem voor een veilige en betrouwbare afvoer.
In tegenstelling tot conventionele systemen vereist Geberit Pluvia aanzienlijk minder leidingen, standleidingen en ruimte. Daardoor kan de beschikbare ruimte in het gebouw efficiënter worden benut – een voordeel in zowel nieuwbouw- als renovatieprojecten.
Het systeem heeft zich al tientallen jaren wereldwijd bewezen en is geschikt voor vrijwel elke dakvorm.
De voordelen op een rij:
- Minder trechters dankzij de hoge afvoercapaciteit
- Minder standleidingen en leidingen met kleinere diameters
- Horizontale leidingen zonder afschot – voor maximale ontwerpvrijheid
- Optimale benutting van bouwruimte en meer flexibiliteit in het ontwerp
- Bewezen betrouwbaarheid en lange levensduur
Geberit ondersteunt bij elk project met deskundig advies en projectondersteuning. Het Geberit projectbureau denkt graag mee en ondersteunt je bij een snelle en nauwkeurige planning.
Goede redenen voor Geberit Pluvia
Veel ontwerpvrijheid
Geberit Pluvia is geschikt voor uiteenlopende dakvormen en biedt maximale flexibiliteit bij het ontwerp.
Minder materiaalverbruik
Hoge afvoercapaciteit met kleinere buisdiameters, minder daktrechters en minder aansluitingen.
Optimale benutting van de ruimte
Omdat de leidingen horizontaal en zonder afschot kunnen worden geplaatst, gaat er geen waardevolle ruimte verloren.
Weinig onderhoud
De hoge stroomsnelheid in een gevulde leiding zorgt voor een zuigende werking die het systeem grotendeels zelfreinigend maakt.
Zo werkt hemelwater dakafvoer met onderdruk
Geberit Pluvia is ontworpen om bij hevige regenval de leidingen snel volledig met water te vullen. Hierdoor ontstaat een gesloten, snelstromende waterkolom die het water actief van het dak wegzuigt.
Dankzij het onderdruksysteem is de afvoercapaciteit van Geberit Pluvia bijzonder hoog. In vergelijking met een conventionele dakafvoer zijn er minder daktrechters, kleinere buisdiameters en minder standleidingen nodig. Geberit Pluvia heeft twee keer het afvoervermogen met de helft van de buisdiameter. Dat geeft installateurs en architecten meer vrijheid in het ontwerp, want leidingen hoeven niet met afschot geplaatst te worden.
Daarnaast vraagt Geberit Pluvia om minder bouwkundige ingrepen en minder aansluitingen op het riool. Een bijkomend voordeel: doordat het water snel wordt afgevoerd, blijven de leidingen schoner en is er aanzienlijk minder onderhoud nodig.
De componenten van Geberit Pluvia
Eén systeem voor hemelwaterafvoer. Perfect afgestemde componenten zorgen ervoor dat het volledige systeem feilloos functioneert. Innovatieve details en een constant hoge materiaalkwaliteit zorgen voor betrouwbaarheid, duurzaamheid, veiligheid en een snelle werking.
Geberit PE-buizen
Geberit Pluvia daktrechters worden aangesloten via vrij onder het dak horizontaal aangelegde Geberit PE leidingen op de standleiding.
Het beproefde Geberit PE leidingsysteem kenmerkt zich door een hoge trek- en slagvastheid. Dankzij de lasverbindingen kan het Geberit PE systeem de hoge druk weerstaan die optreedt in een Geberit Pluvia onderdruk hemelwaterafvoer. Daarnaast heeft het leidingsysteem geen corrosie.
Voor een correcte installatie van de leidingen biedt Geberit een gepatenteerd PluviaFix montagerail aan.
Geberit Pluvia hemelwaterafvoer
Hemelwaterafvoer voor verschillende daktypes
Dankzij de modulaire constructie en de talrijke modellen van de Geberit Pluvia trechter is het systeem geschikt voor nagenoeg alle installatiesituaties op grote gebouwen en daken.
Voor alle toepassingsgebieden zijn de vereiste toebehoren beschikbaar, waardoor het systeem uiterst flexibel is. Wanneer complexe dakconstructies of afmetingen een speciale uitdaging vormen, zullen wij graag samen met u een oplossing uitwerken.
Voordelen:
- Betrouwbare afdichting met de Geberit flensafdichting van EPDM.
- De dichtheid van elke trechter wordt individueel in de fabriek getest.
- De functieschijf voorkomt dat lucht wordt aangezogen.
- Snelle installatie door klik-bevestiging van de bladkorf.

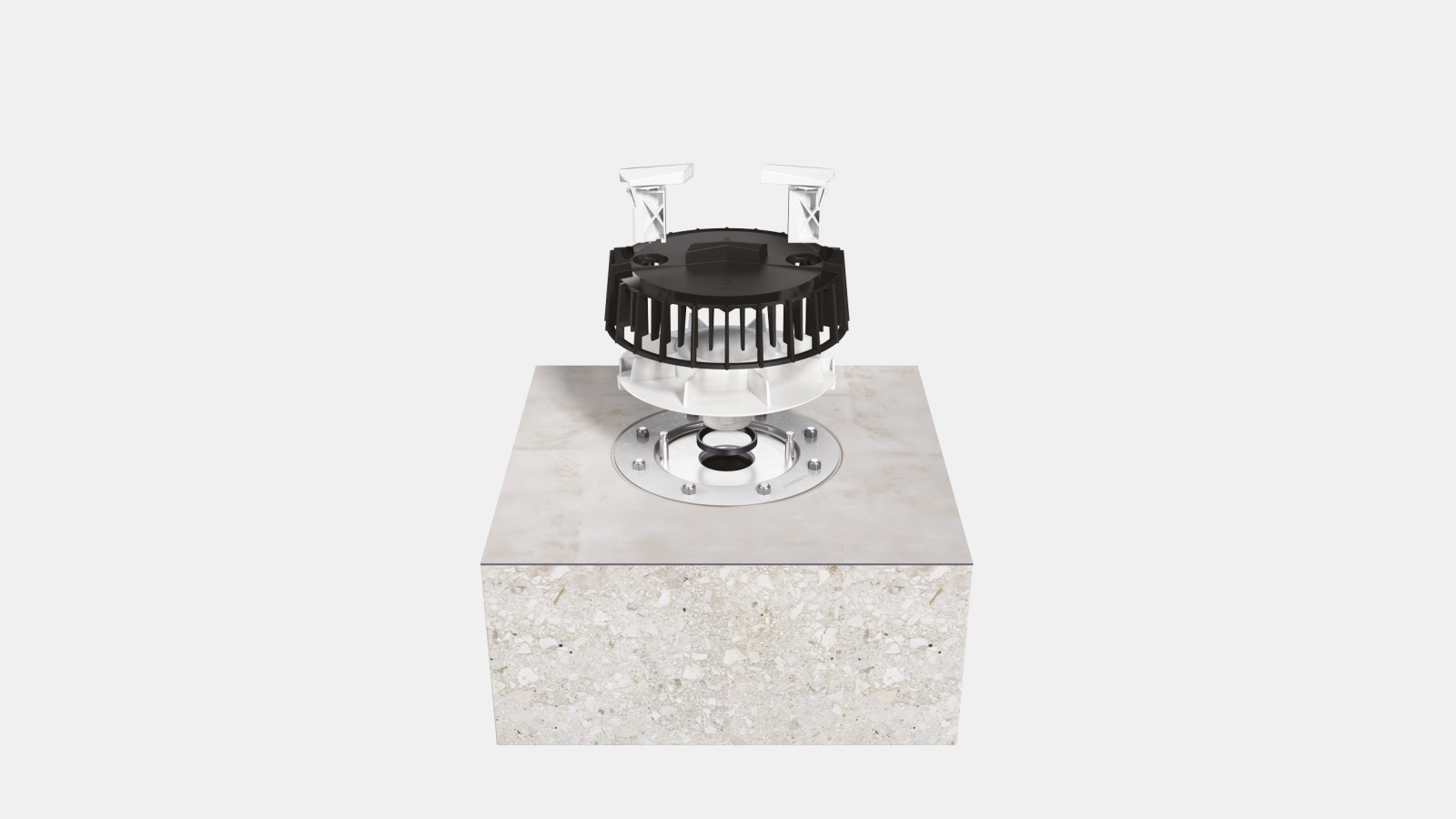

Geberit Pluvia noodoverstortsysteem: de Geberit Pluvia daktrechters (25 l/s versie) kunnen eenvoudig worden aangepast voor gebruik in een noodoverstortsysteem.

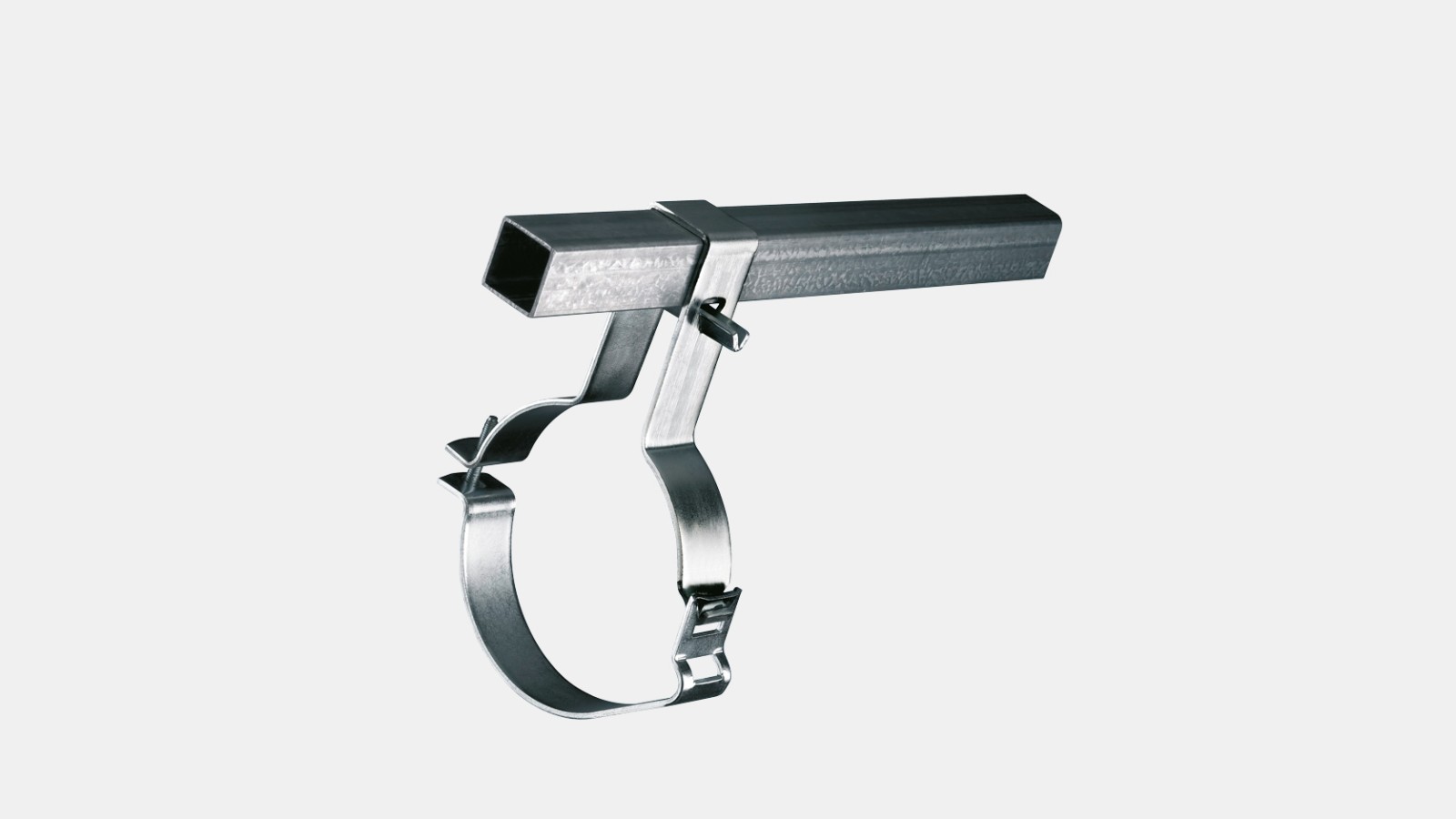

Geberit PluviaFix bevestigingssysteem
Bevestigingssysteem voor maximale veiligheid en stabiliteit
Voor extra veiligheid en stabiliteit van de horizontale leidingen biedt Geberit een eigen bevestigingssysteem. Dit voorkomt dat krachten die ontstaan door thermische lengte-uitzetting van de leidingen worden overgedragen op de bouwconstructie. Het systeem vereist slechts minimale bevestigingspunten aan het gebouw, waardoor het ook uitermate geschikt is voor lichtgewicht dakconstructies.
Voordelen:
- Bevestigingspunten aan het bouwwerk zijn slechts per 2,50 m noodzakelijk.

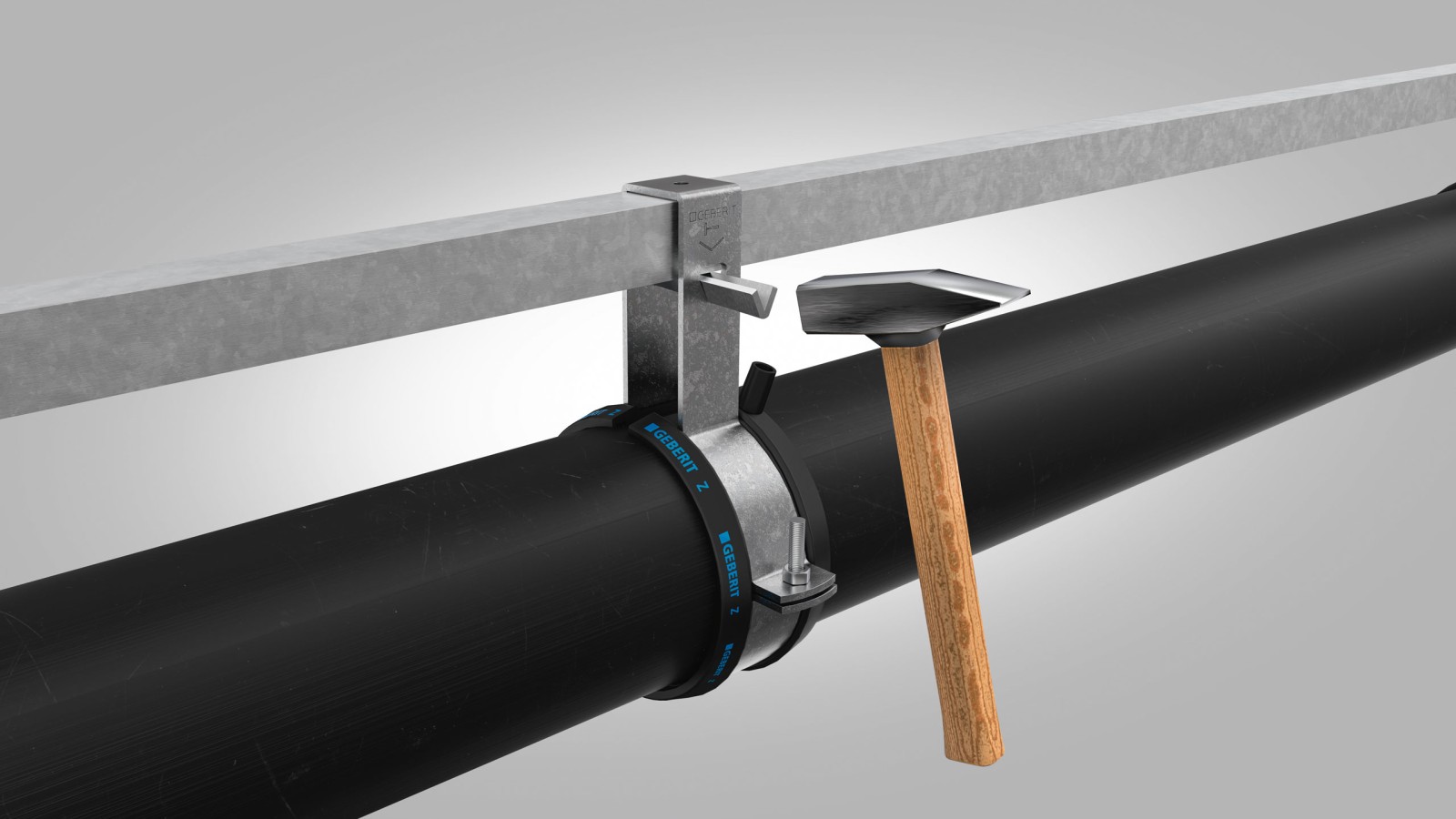

- Eenvoudige installatie met een hamer dankzij universeel bruikbare bevestigingskeggen.

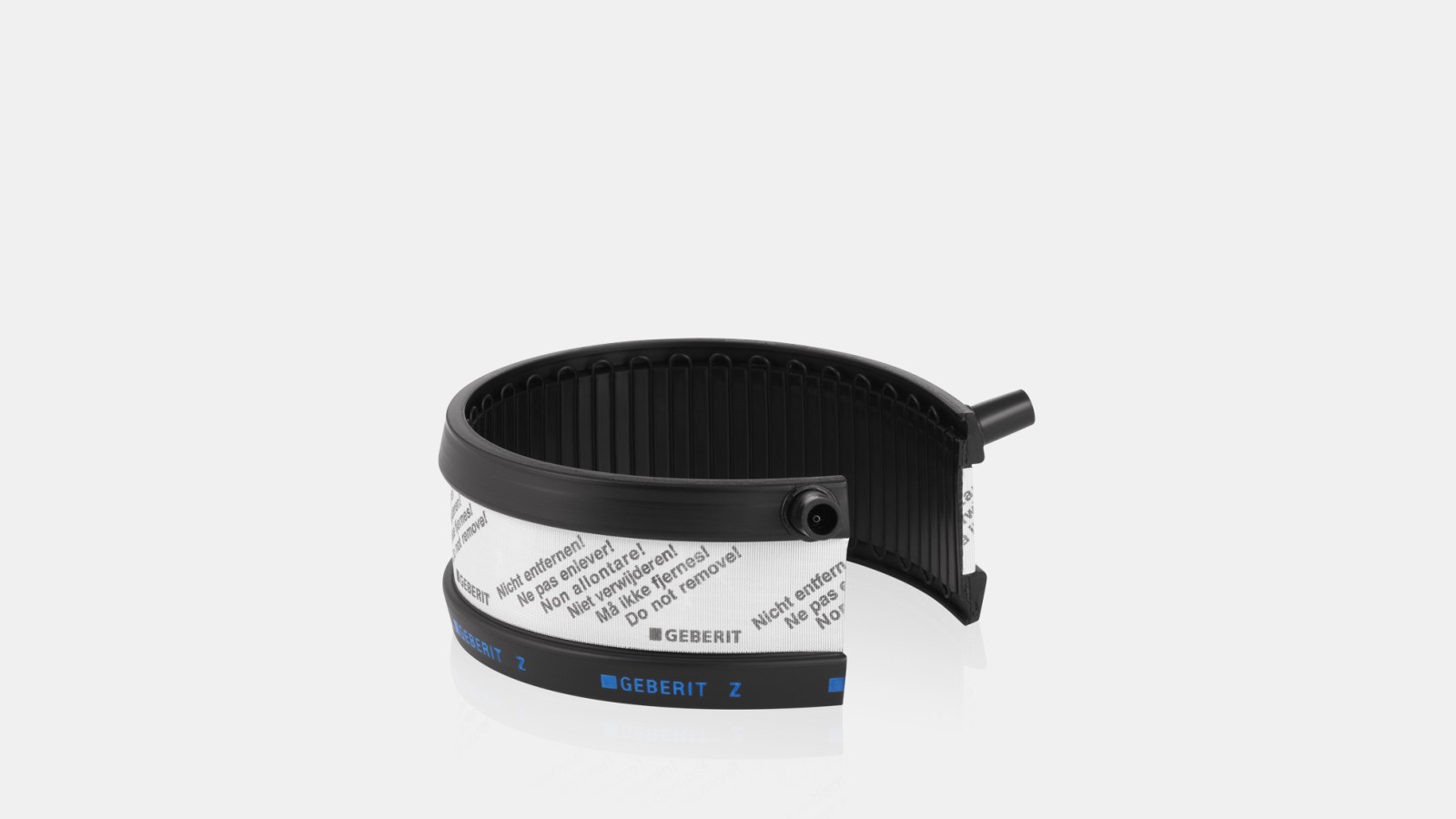

- De bevestiging met de elektrolasband maakt het mogelijk de fixpunten achteraf vast te leggen.
- Ideaal voor lichte dakconstructies, omdat slechts geringe krachten op het bouwwerk inwerken.
Geberit Pluvia ondersteuningsset
Voor extra veiligheid en stabiliteit is de Geberit Pluvia ondersteuningsset beschikbaar. Deze bestaat uit slechts enkele onderdelen en helpt het zijdelings slingeren of pendelen van leidingen – veroorzaakt door de hoge stromingssnelheid van het afvoerende water – aanzienlijk te verminderen.
Zelfs reeds geïnstalleerde systemen kunnen achteraf worden voorzien van deze ondersteuning.
Aanbevolen toepassing van de ondersteuningsset:
- Voor leidingen met diameter d90–d125: vanaf een ophanghoogte van 60 cm
- Voor leidingen met diameter d160–d315: vanaf een ophanghoogte van 30 cm
Ontwerp en installatie van Geberit Pluvia
Het ontwerpen van een dakafvoersysteem is een complexe taak. Daarom maakt projectondersteuning standaard deel uit van de service van Geberit aanbod bij ieder Pluvia project.
Tijdens de ontwerpfase, bij aanbestedingen en offertes én tijdens de uitvoering kunnen klanten rekenen op de uitgebreide know-how van Geberit. Verschillende digitale hulpmiddelen zorgen voor een veilige en efficiënte projectuitwerking.
Het projectbureau van Geberit ondersteunt graag bij de berekeningen van een Pluvia systeem. Hierbij wordt gebruikgemaakt van onder andere BIM-data die geschikt zijn voor elk stadium van het project.

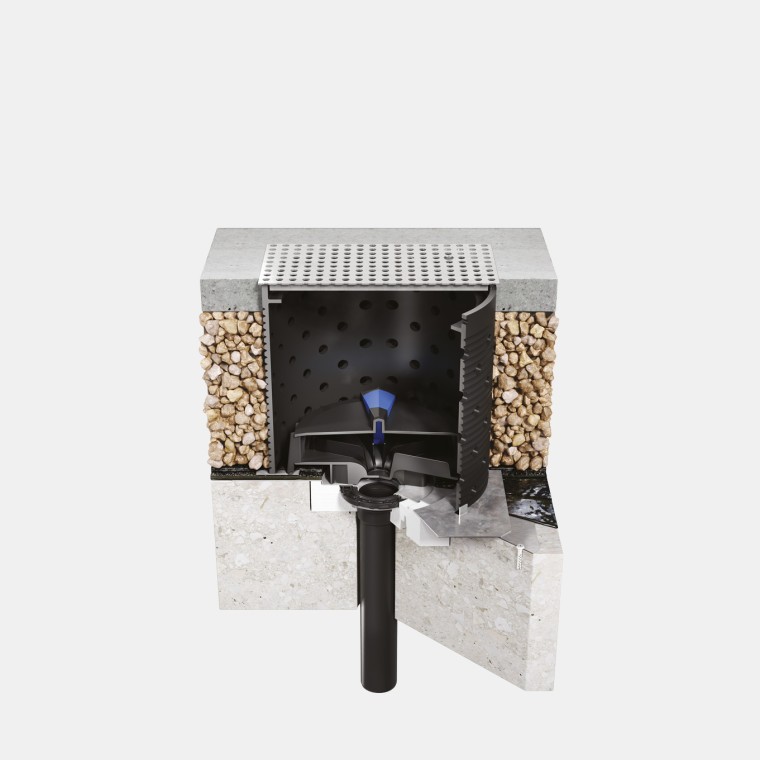

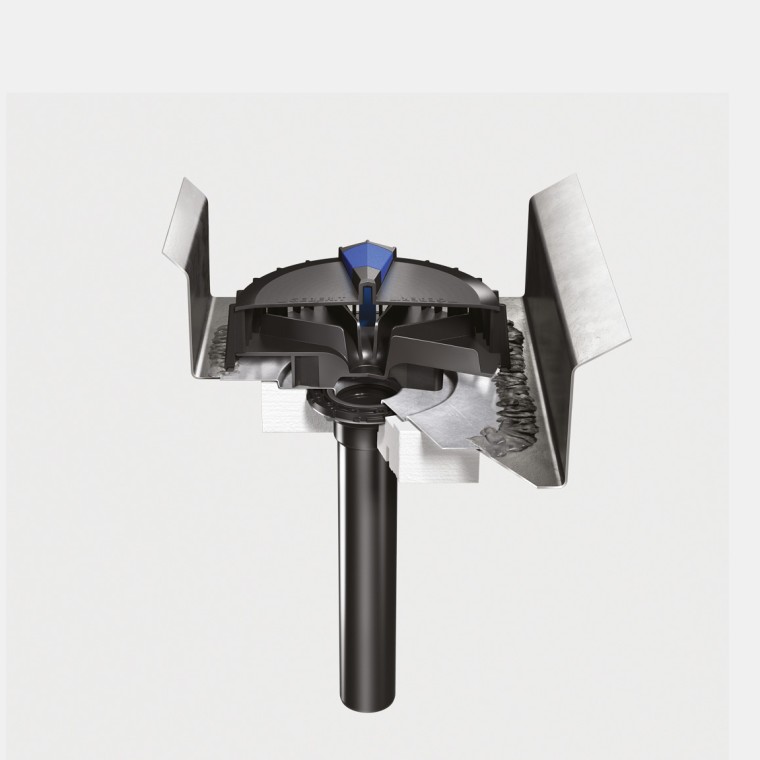

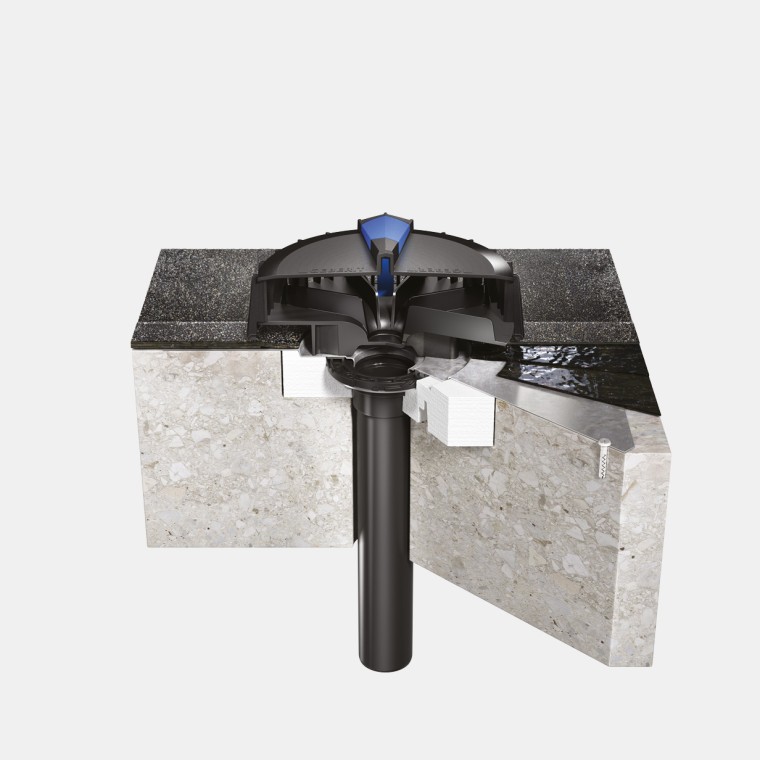

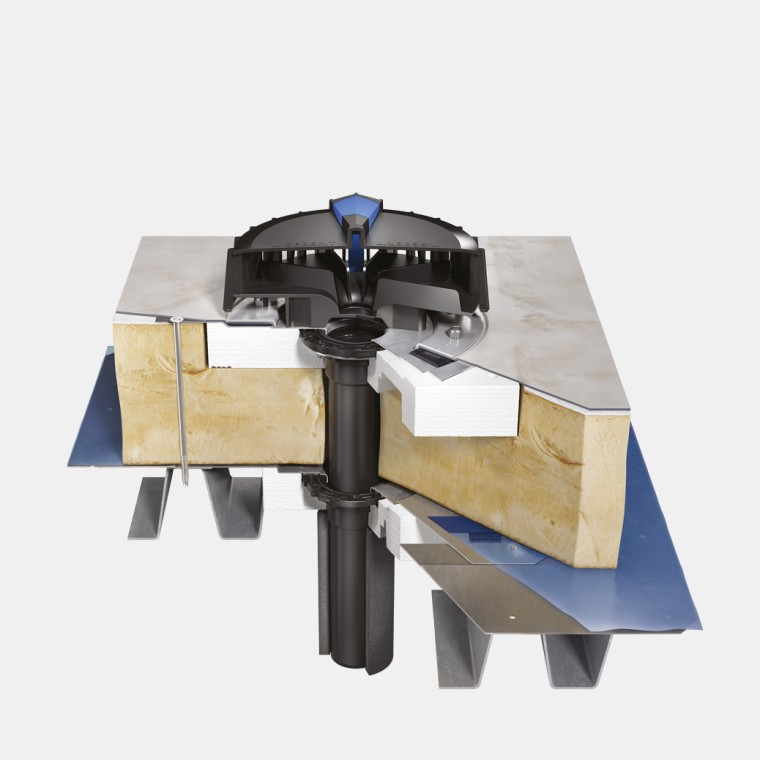

Zo werkt de installatie Voorbeelden van veelvoorkomende bouwsituaties
De installatie van Geberit Pluvia verschilt per bouwsituatie en project.

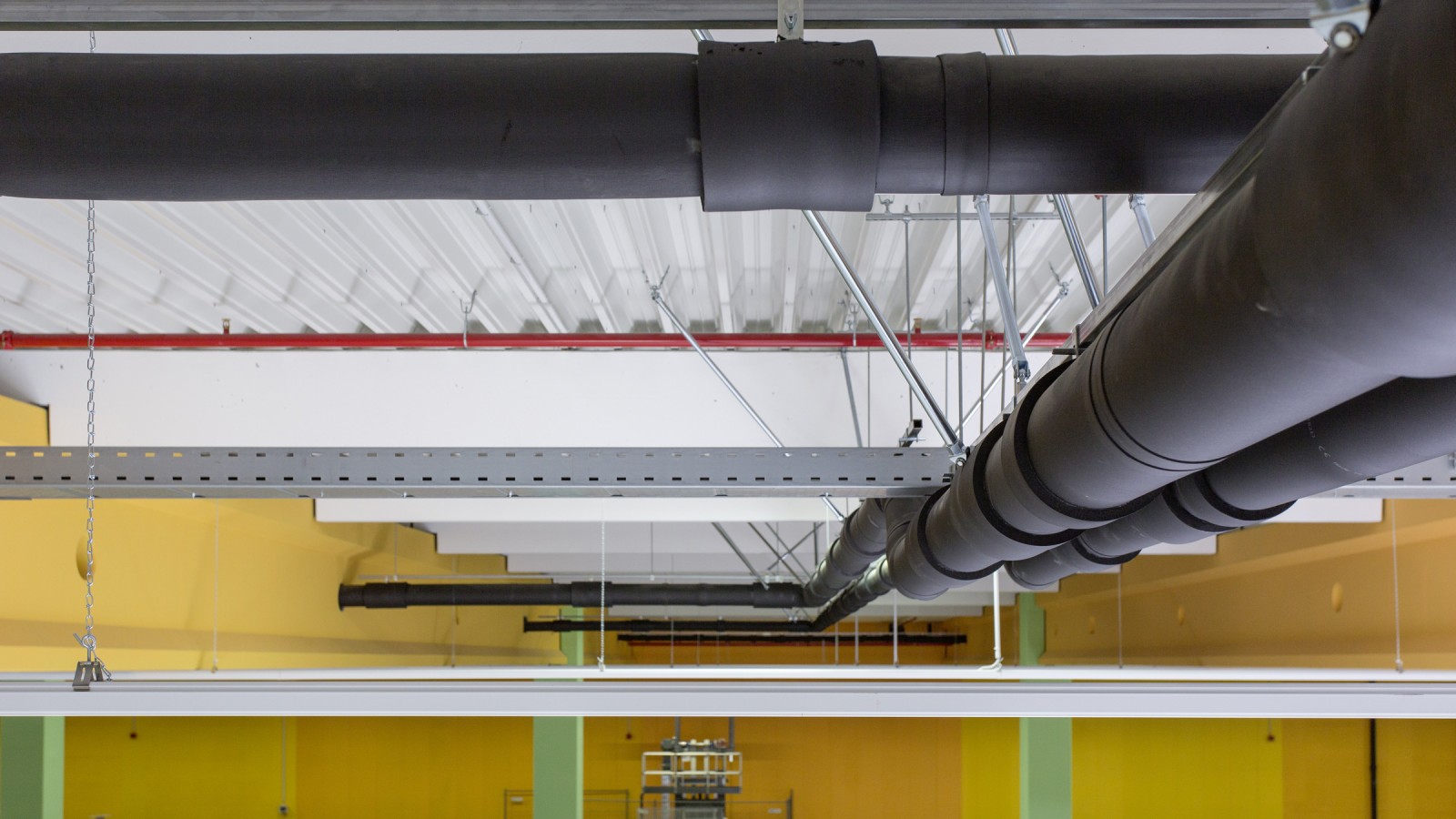

Referentieprojecten

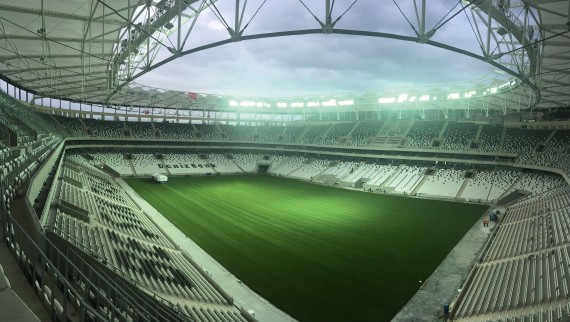

Wanneer Pluvia voetbal redt
Het Geberit Pluvia hemelwaterafvoersysteem wordt in tal van voetbalstadions over de hele wereld geïnstalleerd.
Een symfonie van groen en blauw

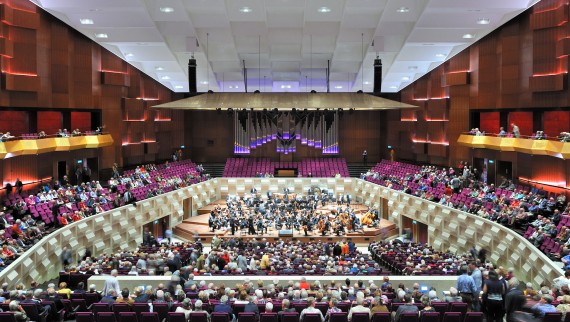

Een multifunctioneel dak met geïntegreerd watermanagement op een rijksmonument: het cultureel centrum De Doelen in Rotterdam is een voorbeeld van een gedurfde renovatie.
Sportcampus Zuiderpark, Den Haag
Vroeger lag hier het stadion van ADO Den Haag, nu schittert een sportcomplex met een dynamische gevel. Het complex is o.a. voorzien van Geberit Mapress leidingen en Pluvia hemelwaterafvoersysteem.
Productassortiment Geberit Pluvia Artikelen, technische informatie en meer
Heeft u vragen? We staan klaar om te helpen
Onze specialisten adviseren ontwerpers, installateurs en andere professionals bij hun projecten. Ze geven u graag advies over hoe u met onze producten uw huidige uitdagingen het beste kunt aanpakken.
Ontdek meer van Geberit
Geberit PE
De Geberit PE afvalwaterleidingen zijn geschikt voor een breedscala van toepassingen in de gebouwriolering, de hemelwaterafvoer, de industrie, in commerciële bedrijven of laboratoria, bij grondwerkzaamheden, in beton of in de bruggenbouw.
Gereedschappen en apparatuur voor afvoersystemen

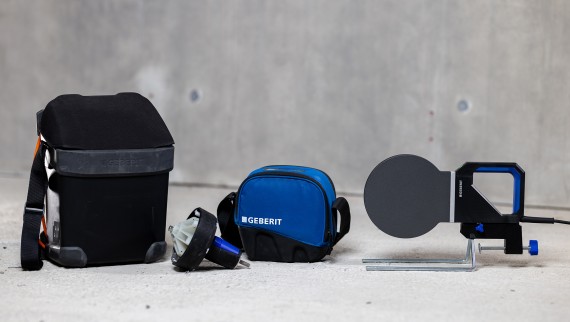

Geberit PE en Geberit Silent-db20 buizen en fittingen kunnen aan elkaar worden gelast. Dat kan worden gedaan met spiegellassen of met elektrisch moflassen. Geberit biedt hiervoor moderne en uiterst efficiënte lasapparaten aan.
Vuilwater hydraulica

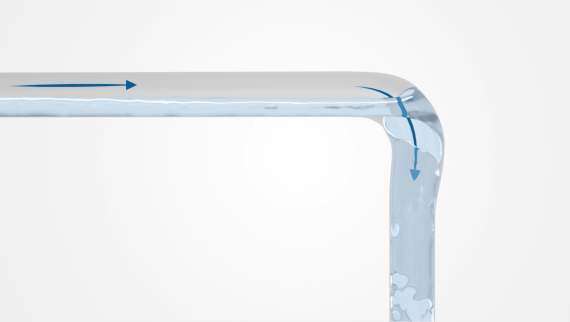

Geberit is de toonaangevende fabrikant van hydraulisch geoptimaliseerde afvoersystemen, zoals de krachtige Pluvia hemelwaterafvoer en het ruimtebesparende SuperTube systeem.
