Geberit hygiënesysteem voor drinkwaterinstallaties
Drinkwaterleidingen in wooncomplexen zoals vakantiewoningen, in openbare gebouwen of hotels worden vaak lange tijd niet gebruikt. Om stagnatie in de leidingen en daarmee de verspreiding van legionella of andere ziektekiemen te voorkomen, is regelmatige waterverversing in de drinkwaterleidingen noodzakelijk. Dit kan handmatig worden gedaan door een gebouwtechnicus of - om tijd en efficiëntie te besparen - met een geautomatiseerd systeem.
Met het Geberit hygiënesysteem biedt Geberit een holistisch concept voor automatische, behoeftegestuurde en regelmatige watervervanging. Professionals kunnen zo oplossingen op maat ontwikkelen om de kwaliteit van het drinkwater in elke drinkwaterinstallatie te handhaven. Met het hygiënesysteem voldoet de exploitant van de installatie aan de lokale drinkwatervoorschriften.
Het Geberit hygiënesysteem bestaat uit hydraulisch geoptimaliseerde leidingsystemen, praktische installatiecomponenten, hygiënische spoelunits, sensoren en slimme tools om sanitaire elementen tijdens het gebruik in een netwerk op te nemen en aan te sturen.
Goede redenen voor het Geberit hygiënesysteem
Uitgebreid systeem voor drinkwaterhygiëne
Systeem met alle noodzakelijke componenten voor effectief drinkwaterbeheer.
Veilig drinkwaterbeheer
Automatische foutmeldingen en waarschuwingen laten gebruikers weten of het systeem veilig draait.
Detecteerbaar spoelen
Regelmatig doorspoelen is te controleren via de gebeurtenislogboeken
Flexibele opties
Een verscheidenheid aan spoeleenheden en spoellogica's voldoet aan verschillende vereisten.
Centrale bediening met Geberit Connect
Bedien en stel de aangesloten eindapparaten centraal in en download logs.
Lager waterverbruik
Intelligente spoelprogramma's en het gebruik van GEBUS-sensoren maken een gerichte en op de behoefte afgestemde spoeling van het systeem mogelijk.
Uitgebreide selectie spoelprogramma's
In vergelijking met het afzonderlijke apparaat kan de Geberit Connect worden gebruikt voor getimede spoelingen, differentiële spoelingen en temperatuurspoelingen.
Combinatie van spoelprogramma's
Met Geberit Connect kunnen meerdere spoelprogramma's tegelijk worden geprogrammeerd, zodat aan meerdere criteria wordt voldaan.
Alle hygiënespoelingen in één oogopslag

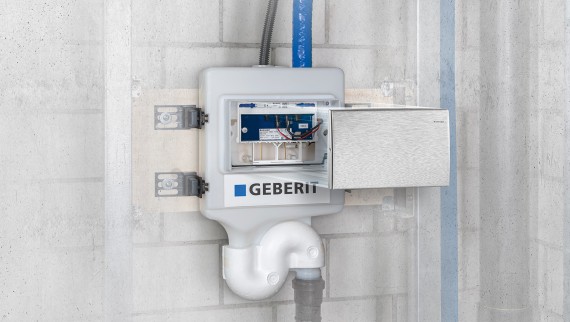

Geberit HS10, HS30 en HS50 hygiënespoeling
Een Geberit hygiënespoeling die flexibel kan worden geplaatst op elke nodige plaats en kan ook worden gebruikt voor grotere spoelvolumes.

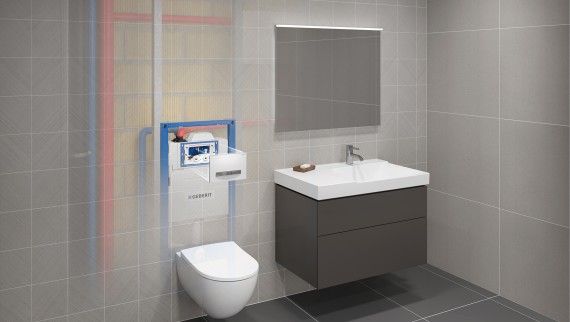

Geberit inbouwreservoir met HS30/HS50 hygiënespoeling
Een in het inbouwreservoir geïntegreerde hygiënespoeling die kan worden gebruikt voor het verversen van het drinkwater leidingsegment van een deel van de installatie (zoals een individuele woonunit of appartement).

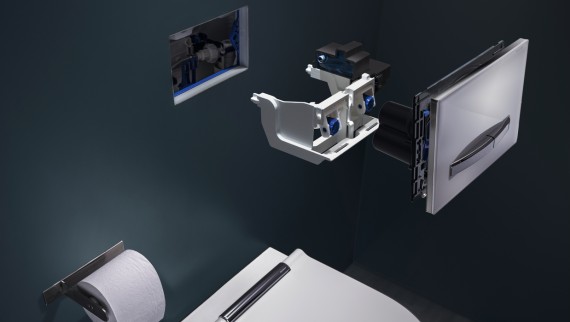

Geberit HS05 hygiënespoelmodule
Een hygiënespoelmodule die achteraf in een Sigma inbouwreservoir kan worden ingebouwd
Besturingselektronica met intervalspoelmodule
In sommige gevallen volstaan eenvoudige oplossingen voor automatische spoelingen. De extra mogelijkheid om intervalspoelingen te programmeren is beschikbaar in veel Geberit wastafelkranen, evenals in de urinoir- en wc-spoeltechniek.

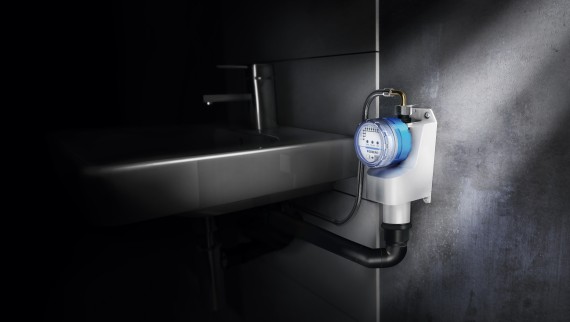

Geberit HS01 hygiënespoeling
Wanneer leidingen niet langer in gebruik zijn en drinkwater hier is gestagneert, dan kan de Geberit HS01 gebruikt worden tot de ongebruikte leidingen zijn verwijderd.
Uitgebreid systeem voor drinkwaterhygiëne Dankzij hygiënisch spoelbeheer in meerdere fasen
Om problemen met drinkwaterhygiëne te voorkomen, is het noodzakelijk om de waterleidingen regelmatig door te spoelen en de gespecificeerde temperatuurbereiken aan te houden. Om ervoor te zorgen dat dit efficiënt en op een besparende manier gebeurt, kan een meerfasig hygiënespoelsysteem worden gebruikt dat is aangepast aan individuele vereisten.
- Fase 1: Correct leidingwerk: geoptimaliseerde leidinginstallatie
- Fase 2: Regelmatig spoelen: extra hygiënespoeleenheden voor automatische waterverversing
- Fase 3: Gecontroleerd spoelen: gebruik van sensoren voor gerichte waterverversing
- Fase 4: Intelligent in een netwerk: centraal hygiënebeheer met Geberit Connect

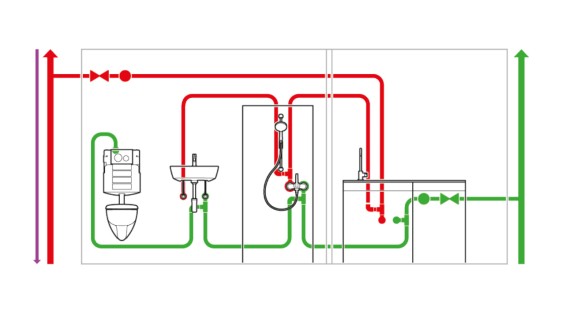

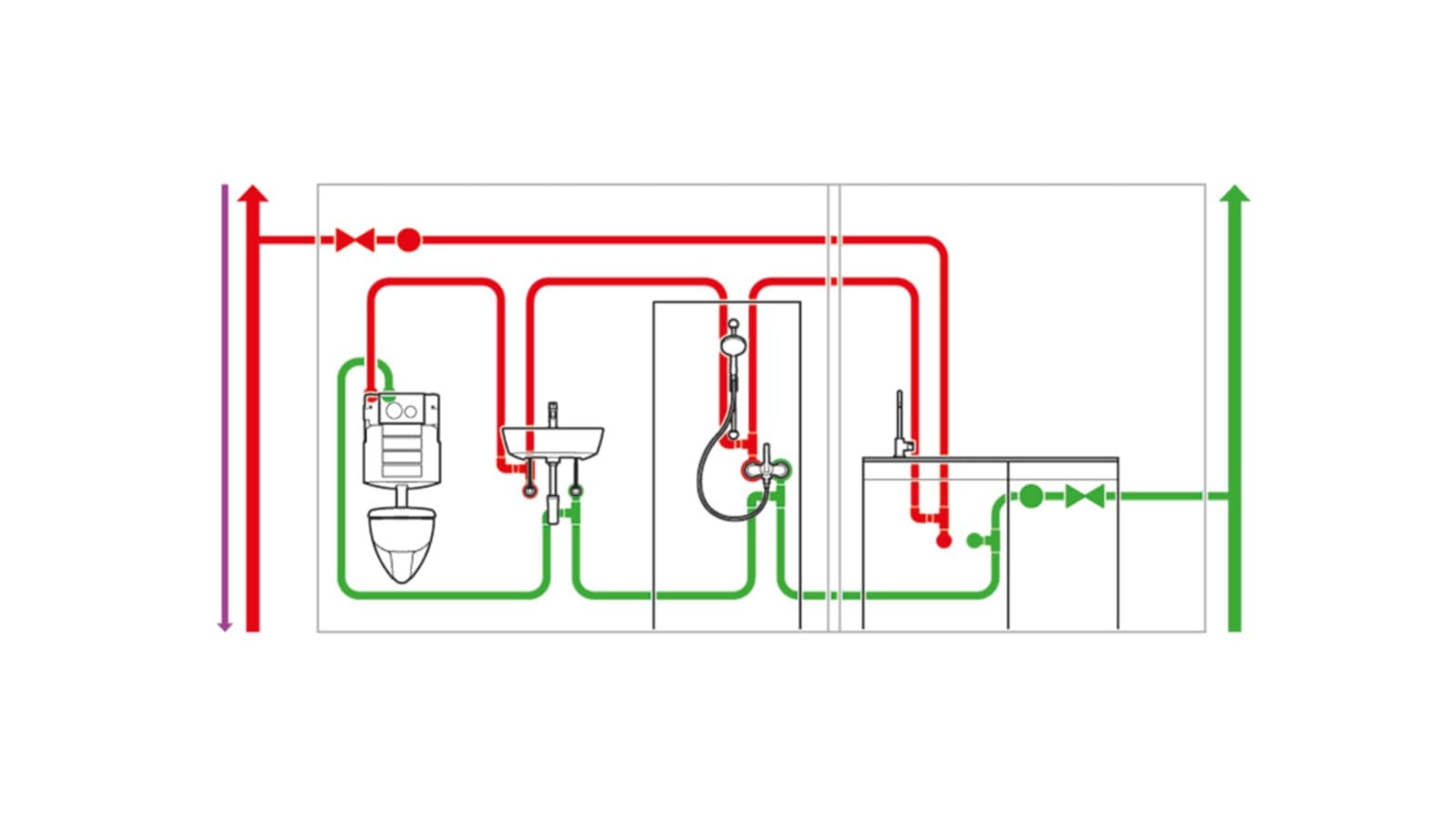

Niveau 1

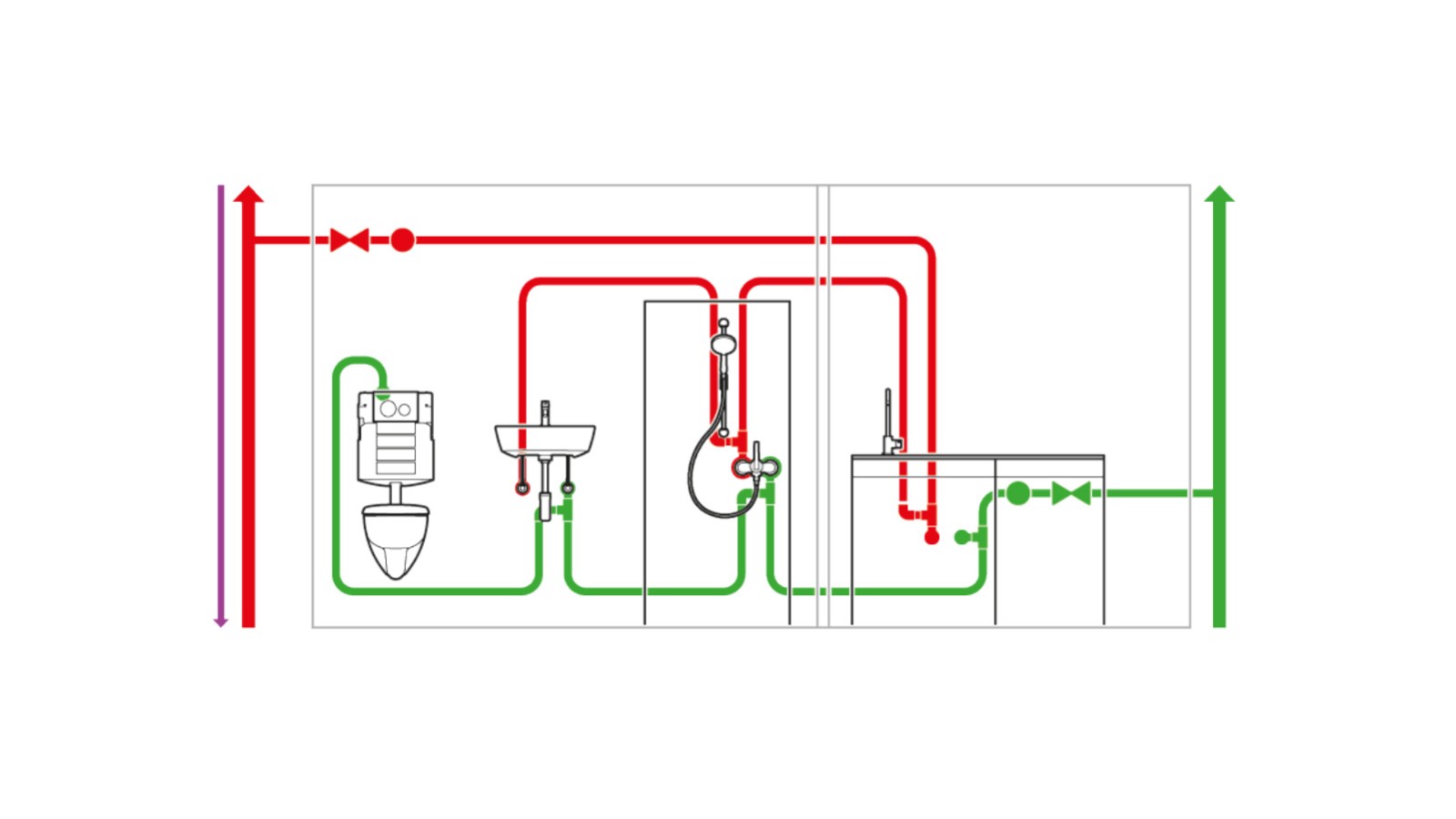

Correct leidingwerk dankzij geoptimaliseerde pijpinstallatie
Door de drinkwaterinstallatie te optimaliseren, kan bij constant gebruik regelmatig water worden ververst.
Voordelen van geoptimaliseerde buisinstallaties:
- Lage leidinginhoud
- Korte afvoertijden
- Laag risico op stagnatie
- Vermindering van de warmtebelasting van de koudwaterleiding
Een geoptimaliseerde installatie van leidingen kan worden bereikt met de volgende maatregelen:
- Kleinst mogelijke buisdiameter pijpinstallatie met lus op de vloer met een vaak gebruikte verbruiker aan het einde van de pijp
- Thermisch ontkoppeld leidingtracé in de verdieping
- Aparte schachten voor warm drinkwater (PWH, PWH-C) en koud drinkwater (PWC)
- Goede isolatie van de leidingen (PWH, PWH-C, PWC)
Voor de installatie van buizen zijn verschillende Geberit leidingsystemen beschikbaar.

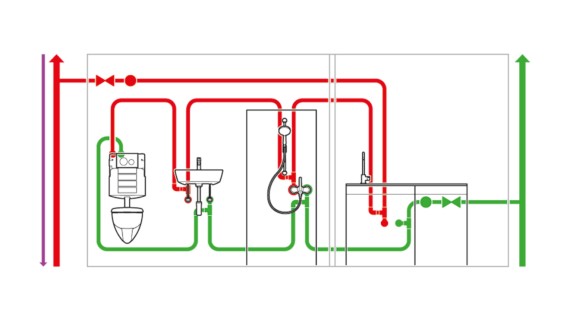

Niveau 2
Regelmatig spoelen door extra hygiënespoeling
Naast de geoptimaliseerde leidinginstallatie moeten hygiënespoelers ook worden gebruikt voor onregelmatig gebruik om de regelmatige waterverversing te automatiseren.
Voordelen bij het gebruik van aanvullende sanitaire spoelingen:
- Spoelprogramma's naar behoefte
- Warm water kan ook worden gespoeld
- Configuratie, functiecontrole, logboekregistratie en onderhoud via de Geberit Control app
- Flexibele planning dankzij verschillende oplossingen voor automatische waterverversing
- Aansluiting op gebouwautomatisering via digitale I/O Geberit biedt verschillende hygiënespoelingen voor verschillende vereisten.
Niveau 3

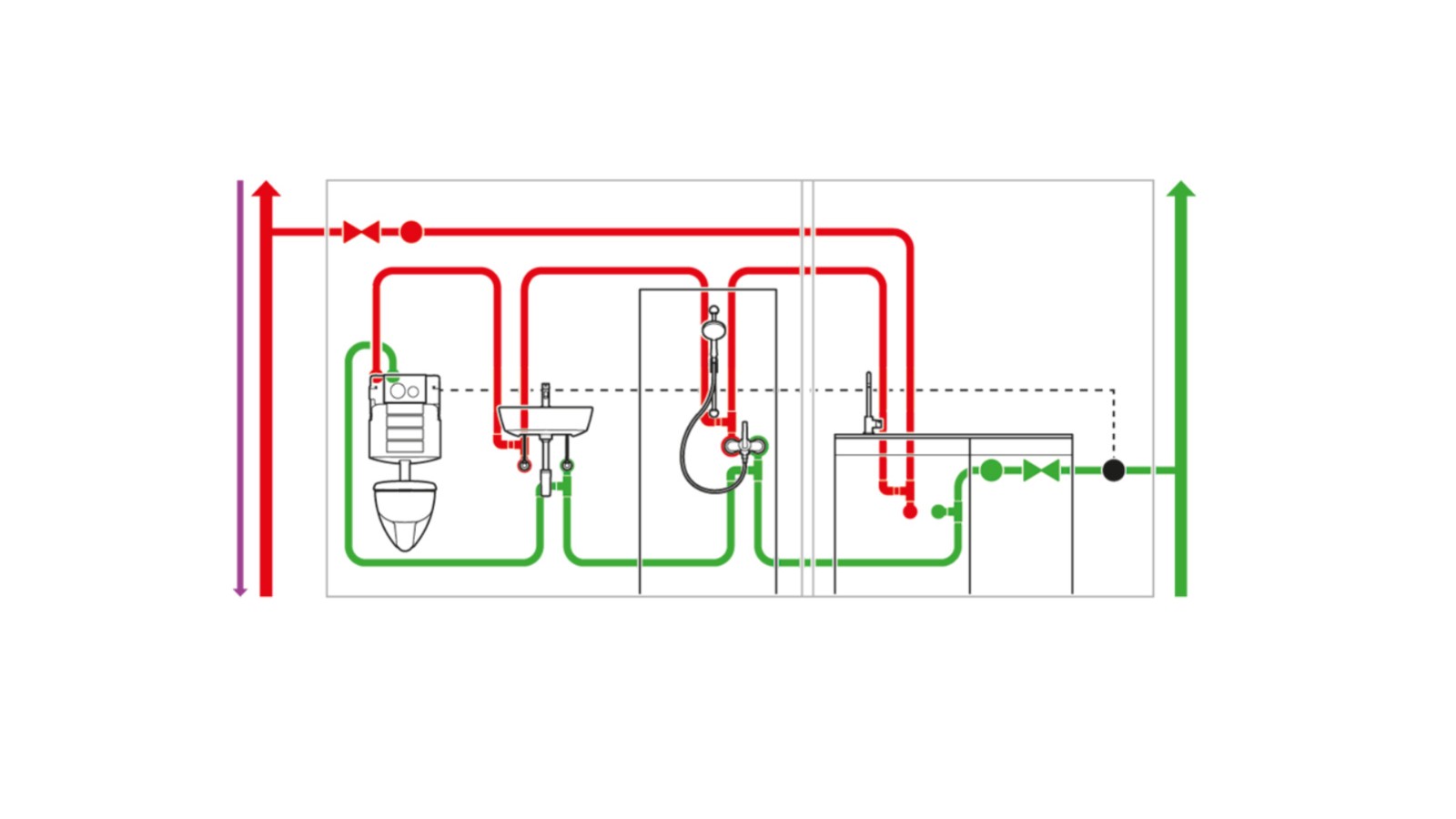

Gecontroleerde spoeling door het gebruik van sensoren
Sensoren kunnen worden gebruikt voor gerichte waterverversing in geval van verhoogde eisen of als er in het algemeen rekening moet worden gehouden met temperatuur- en volumestroomregeling.
Voordelen door het gebruik van sensoren:
- Spoelprogramma met temperatuurregeling
- Zorgen voor waterverversing door volumemeting
- Registratie van het gemeten watervolume

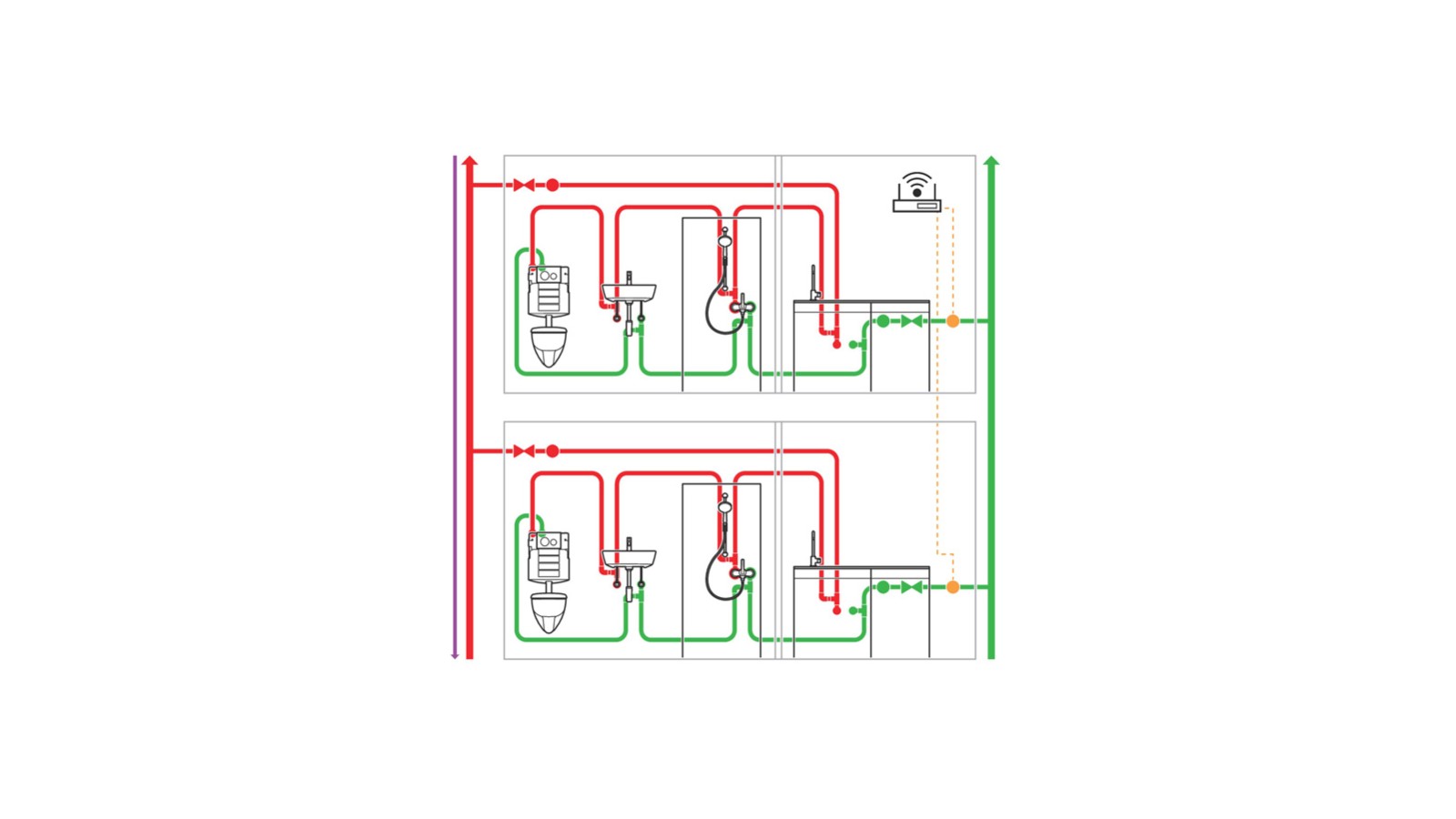

Niveau 4
Altijd verbonden dankzij Geberit Connect
Het netwerksysteem bundelt alle informatiestromen en maakt een hygiënemanagement mogelijk dat is geoptimaliseerd voor het gebouw, het gebruik ervan en de omgevingsparameters.
Dit levert voordelen op in termen van gecentraliseerde en veilige bediening, geoptimaliseerd waterverbruik en flexibiliteit in planning en bediening:
Hoge veiligheid:
- Documentatie van de werking van het systeem
- Regelmatig spoelen bij onregelmatig gebruik
- Centrale bediening en documentatie
- Registratie van watertemperaturen en debieten met Geberit sensoren voor GEBUS
Optimaal gebruik en efficiënte werking:
- Optimaal gebruik van drinkwater door het gebruik van sensortechnologie en verbruiksgegevens
- Handmatig spoelen om waterverversing te garanderen is niet langer nodig
- Vereenvoudigd faciliteitsbeheer
- De grote variabiliteit van de mogelijke spoelprogramma's kan ideaal worden aangepast aan de specifieke vereisten van het gebouw.
- Registratie van temperaturen en volumestromen
Flexibel en toekomstbestendig systeem:
- Systeem kan op elk moment worden uitgebreid
- Flexibele positionering van de sensoren
- Kan worden geïntegreerd in een gebouwautomatiseringssysteem via BACnet/IP
- Integratie van urinoirs, wastafelkranen, WC-bediening en andere hygiënespoelingen mogelijk
Geberit Connect Technisch platform verbinden van sanitaire toestellen
Geberit Connect biedt het technologieplatform - met software en de nodige componenten - om de verschillende sanitaire toestellen in een netwerk op te nemen.
De koppeling van sanitaire spoelen, kranen, urinoirs en toiletten in een netwerk opent verdere innovatieve mogelijkheden die de bediening van een drinkwatersysteem in een gebouw aanzienlijk vereenvoudigen.
Alle informatie voor planning, installatie, inbedrijfstelling en bediening is te vinden in de Geberit Connect Systeemhandboek.
Spoelprogramma's Oplossingen voor elke bedrijfsmodus en vereiste
Met het juiste spoelprogramma kan aan alle eisen voor optimale drinkwaterhygiëne worden voldaan. Een hygiënesysteem kan op twee verschillende manieren worden bediend: als compacte, analoge oplossing of in een uitgebreid netwerksysteem zoals een gebouwautomatiseringssysteem.
Afhankelijk van de manier waarop een drinkwaterinstallatie wordt bediend, al dan niet in een netwerk, zijn de volgende spoelprogramma's beschikbaar voor de verschillende Geberit sanitaire spoelingen:
Tijdspoeling
Een spoeling wordt geactiveerd op een bepaalde tijd op een dag van de week. Het spoelvolume, de tijd en de dag van de week kunnen worden geselecteerd.
Voorbeeld van een toepassing: Een bedrijfskantine wil op een bepaald tijdstip vers water aanbieden bij het tappunt.
Voordeel: Klanten hebben op een specifiek tijdstip vers water bij het tappunt.
Bijkomend voordeel in het netwerksysteem: de gelijktijdige activering van meerdere spoelingen maakt turbulent spoelen van het leidingwerk op een bepaald tijdstip mogelijk.

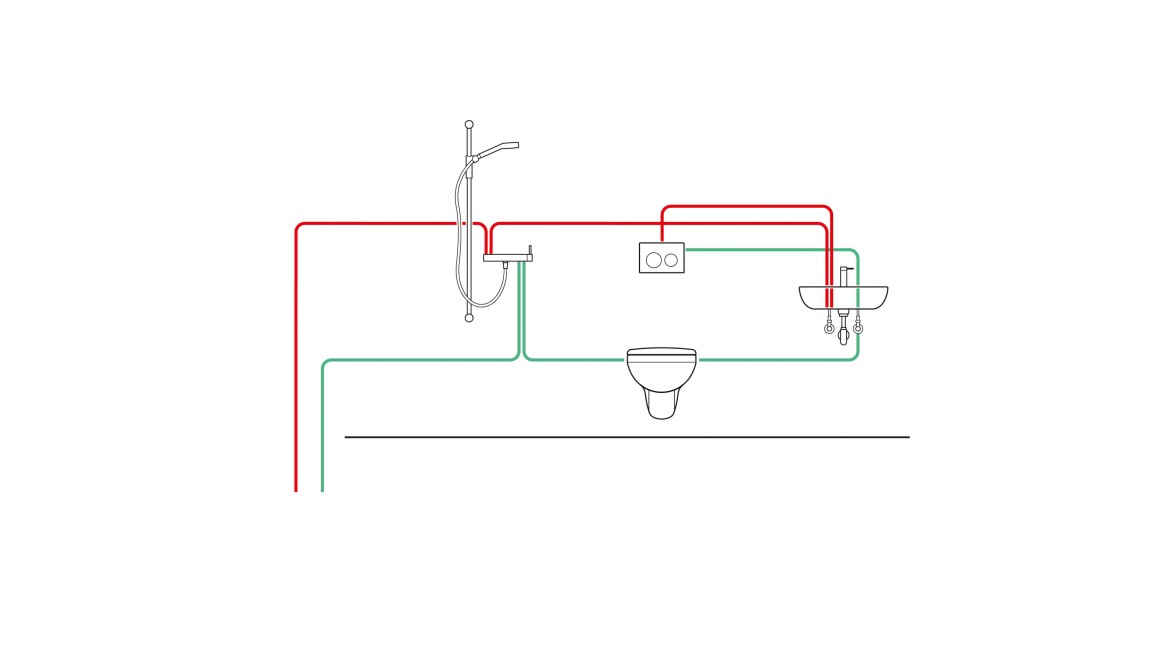

Intervalspoeling zonder gebruiksdetectie
Een spoeling wordt geactiveerd nadat een gedefinieerd tijdsinterval is verstreken. Het spoelvolume, de starttijd en het tijdsinterval kunnen worden geselecteerd.
Toepassingen: Intervalspoelingen maken het spoelen met vaste intervallen mogelijk.
Voordeel: Consumenten hebben op een specifiek tijdstip vers water bij het tappunt.
Intervalspoeling met gebruiksdetectie
Een spoeling wordt geactiveerd nadat een gedefinieerd tijdsinterval is verstreken, waarbij het tijdsinterval bij elk gebruik opnieuw wordt ingesteld. Het spoelvolume, de starttijd en het tijdsinterval kunnen worden geselecteerd.
Toepassingen: Voor gebouwen met onregelmatig of seizoensgebonden gebruik, zoals hotels en vakantiewoningen.
Voordeel: In gebouwen met onregelmatig gebruik wordt water alleen ververst wanneer dat nodig is en wordt het waterverbruik geoptimaliseerd.
Temperatuurspoeling
Een spoeling wordt geactiveerd wanneer een starttemperatuur wordt bereikt en eindigt wanneer een stoptemperatuur wordt bereikt. De start-/stoptemperatuur en het maximale spoelvolume kunnen worden geselecteerd.
Toepassingen: In gebouwen met een uitgebreide drinkwaterinstallatie waarin het koude water naar verwachting aanzienlijk zal opwarmen, bijvoorbeeld ziekenhuizen of productiefaciliteiten.
Voordeel:
- Watertemperaturen worden geregistreerd en dienen als beveiliging voor de systeembeheerder
- Garanderen van minimumtemperaturen in warmwatervoorzieningen
- Verlagen van de temperaturen in verwarmde koudwatervoorzieningen
Extra voordeel in het netwerksysteem: flexibele positionering van de GEBUS-temperatuursensoren in de drinkwaterinstallatie.
Differentieel spoelen met gebruiksherkenning
Het spoelen wordt geactiveerd nadat een bepaald tijdsinterval is verstreken. Er wordt rekening gehouden met de hoeveelheid water die door de aftappunten is geregistreerd. Op deze manier kan het waterverbruik worden geoptimaliseerd. Het spoelvolume en de tijdsinterval kunnen worden geselecteerd.
Toepassingen: In een sanitaire voorziening zoals een sportcentrum wordt bijvoorbeeld rekening gehouden met het gebruik van verschillende tappunten en wordt de spoeling geoptimaliseerd op basis van het gebruik van de voorziening.
Voordelen: Lager waterverbruik, omdat er alleen wordt gespoeld als het systeem niet in gebruik is.
Opmerking: Bij het plannen moet er aandacht worden besteed aan tappunten met geïntegreerde gebruiksdetectie.
Differentieel spoelen met temperatuur- en volumestroomsensor voor GEBUS
Dit spoelprogramma is alleen mogelijk in het netwerksysteem.
Een spoeling wordt geactiveerd nadat een gedefinieerd tijdsinterval is verstreken. Het watervolume dat door de sensor voor GEBUS wordt geregistreerd, wordt in aanmerking genomen en afgetrokken van het gedefinieerde doelverbruik. Op deze manier kan het waterverbruik worden geoptimaliseerd. Het doelvolume en de tijdsinterval kunnen worden geselecteerd.
Voor deze functie is ook de Geberit temperatuur- en debietsensor voor GEBUS nodig.
Toepassing: Ideaal voor seriesystemen waarbij niet alle elementen in een netwerk zijn opgenomen en een minimaal volume in een bepaalde tijd moet worden doorgespoeld.
Voordeel: Het waterverbruik van een zone kan worden gedefinieerd en wordt vergeleken met het effectieve gebruik. Zo kan het waterverbruik worden geoptimaliseerd.
Referentieprojecten
Optimale drinkwaterhygiëne ondanks onregelmatig gebruik

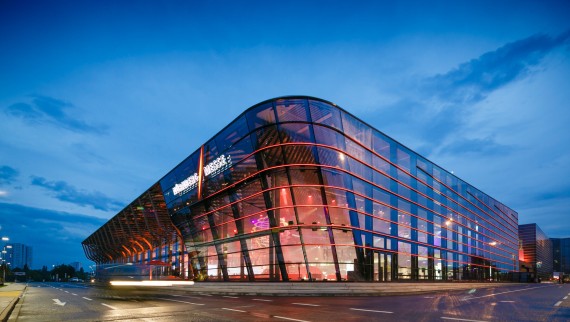

Met Geberit Connect beheert de Messe Nürnberg haar sanitaire installaties en zorgt voor de drinkwaterhygiëne. Daarbij wordt de uitdaging van wisselende bezoekersaantallen en gebruiksschommelingen succesvol aangepakt.
Centraal bediende hygiënische spoelers voor drinkwater

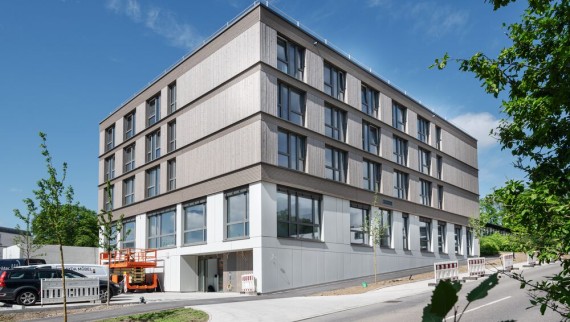

In het Dialysecentrum in Heidenheim zijn de individuele hygiëne spoelers in de woningen en in het dialysegebied verbonden met Geberit Connect. Dit maakt centrale bediening en monitoring van de hygiënische spoelingen mogelijk.
Heeft u vragen? We staan klaar om te helpen
Onze specialisten adviseren ontwerpers, installateurs en andere professionals bij hun projecten. Ze geven u graag advies over hoe u met onze producten uw huidige uitdagingen het beste kunt aanpakken.
Andere nuttige hulpmiddelen
Control app
Met de Geberit Control App kunt u Geberit elektronische wc-sturingen, urinoirsturingen, wastafelkranen en hygiënespoelingen bedienen, uitlezen en configureren.
BIM
Alle Geberit BIM-tools zijn gecombineerd in deze centrale toepassing voor professionals. Veel handige functies vereenvoudigen het ontwerpproces.
Veelgestelde vragen over sanitair spoelen en drinkwaterinstallaties
Welke producten bieden automatische spoelprogramma's?
Geberit biedt een breed assortiment producten zoals hygiënische spoelingen, toiletbedieningen, kranen en urinoirs die automatische spoelprogramma's mogelijk maken. Deze zijn te herkennen aan hun compatibiliteit met Geberit Control.
Hoe worden de hygiënespoelingen geconfigureerd of uitgelezen?
De bediening is heel eenvoudig met de Geberit Control app, die gratis kan worden gedownload uit de app stores.
In welke situaties kunnen bacteriën zich vermenigvuldigen in drinkwater?
Legionella en andere bacteriën vermenigvuldigen zich in drinkwatersystemen als ze de juiste voedingsstoffen, de ideale omgevingstemperatuur en voldoende tijd vinden. Dit gebeurt wanneer koudwaterleidingen opwarmen en het water in de leidingen langer stagneert. Daarom is het belangrijk om ervoor te zorgen dat het water niet stagneert bij het plannen van drinkwaterinstallaties.
