De vernieuwde Geberit BIM content packages zijn voorzien van de meest recente data uit de Geberit databank en het beschikbare assortiment is aanzienlijk uitgebreid. Eigenschappen en kenmerken zijn in het Nederlands beschikbaar. Daarnaast zijn enkele handige functionaliteiten toegevoegd die het modelleren nog meer vereenvoudigen. Voorbeelden hiervan zijn de mogelijkheid om de afvoerbocht van de Duofix WC elementen in te korten en de geoptimaliseerde routing preferences van de leidingsystemen.

Actueel beschikbare BIM content packages*:

Aanvoersystemen
- Geberit Mapress rvs
- Geberit Mapress C-staal
- Geberit Mapress koper
- Geberit Mepla
- Geberit PushFit
- Geberit FlowFit

Afvoersystemen voor gebouwen
- Geberit Silent-db20
- Geberit PE
- Geberit Pluvia

Installatie- en spoelsystemen
- Geberit Duofix elementen:
- Elementen voor wc's
- Elementen voor wastafels
- Elementen voor slophopper
- Elementen voor urinoirs
- Elementen voor douches en baden
- Elementen voor kranen
- Elementen voor consolebelastingen

Badkamersystemen
- Beschikbaar via downloadpagina BIM en bestekservice (bestekservice.geberit.nl) .

*De beschikbaarheid van BIM-gegevens is onderhevig aan lokale assortimentsbeperkingen.

Niet alle Geberit producten zijn geïdentificeerd als relevant voor BIM en digitaal ontwerpen. Wanneer u echter vindt dat er een belangrijk product ontbreekt, laat u dit dan a.u.b. aan ons weten. U kunt uw wensen mailen naar bim.support.nl@geberit.com

De Geberit BIM content is opgebouwd volgens de Nederlandse Revit Standaard (NLRS). In deze standaard zijn afspraken vastgelegd over o.a. gebruik van naamgeving en parameters. Alles over NLRS vindt u hier.

Ja, de BIM content die via andere kanalen wordt aangeboden kan afwijken van de BIM content op de Geberit website, veelal op het gebied van opbouw van de content. Wilt u zeker weten dat u de juiste content gebruikt voor de Nederlandse markt? Gebruik dan de Geberit BIM content die beschikbaar is op de Geberit website.

De Geberit BIM content kan worden geimporteerd met behulp van de kopieer- en plakfuncties binnen Revit. Open eerst uw project waar u de Geberit BIM content in gaat gebruiken en open vervolgens in hetzelfde scherm de Geberit BIM content package. Selecteerd vervolgens 1 of meerdere producten in de Geberit BIM content package en kopieer deze met de kopieer (copy to clipboard) functie of sneltoetsen Ctrl + C. Ga vervolgens naar uw project en importeer de gekopieerde producten daar m.b.v. de plak (Paste from clipboard) functie of sneltoetsen Ctrl + V.

Bij het importeren van de Geberit BIM content van de leidingsystemen hoeven niet alle producten apart geimporteerd te worden. Wanneer u een leiding importeert worden automatisch ook alle hulpstukken die in de routing preferences zijn opgenomen meegekopieerd. Wilt u een hulpstuk importeren dat niet in de routing preferences is opgenomen, dan kunt u deze later alsnog importeren.

De Geberit BIM content packages zijn beschikbaar voor Autodesk® Revit® 2019, 2020 en 2021. In nieuwere versies van Autodesk® Revit® kunnen de Geberit BIM content packages ook gebruikt worden, maar zullen deze tijdens het laden geüpdatet worden. Na het updaten kunt u de package in de nieuwere versie op te slaan.

Een nieuwe functie in de huidige Geberit BIM content packages is dat u de keuze heeft om de mate van het informatieniveau aan te passen.

Standaard staat het informatieniveau ingesteld op LOD 400, maar desgewenst kan er gekozen worden om informatie te verbergen door te kiezen voor LOD 300 in de eigenschappen (Type properties) van de elementen. Eigenschappen zoals fabrikantnaam en artikelnummer worden verborgen en andere eigenschappen, zoals productnaam en beschrijving worden vervangen door algemene beschrijvingen.

Deze functie kan van toegevoegde waarde zijn voor advies- en/of tekenbureaus om te kunnen voldoen aan de vereisten van openbare aanbestedingen dankzij fabrikantneutrale BIM-gegevens.

Het geïmporteerde Geberit leidingsysteem kan geselecteerd worden in het tabblad Systems. Selecteer in dit tabblad het leidingsysteem middels de Pipe button of gebruik de sneltoetsen PI.

De geïmporteerde Geberit leidingfittingen kunnen geselecteerd worden in het tabblad Systems. Selecteer in dit tabblad de fittingen middels de Pipe Fitting button of gebruik de sneltoetsen PF.

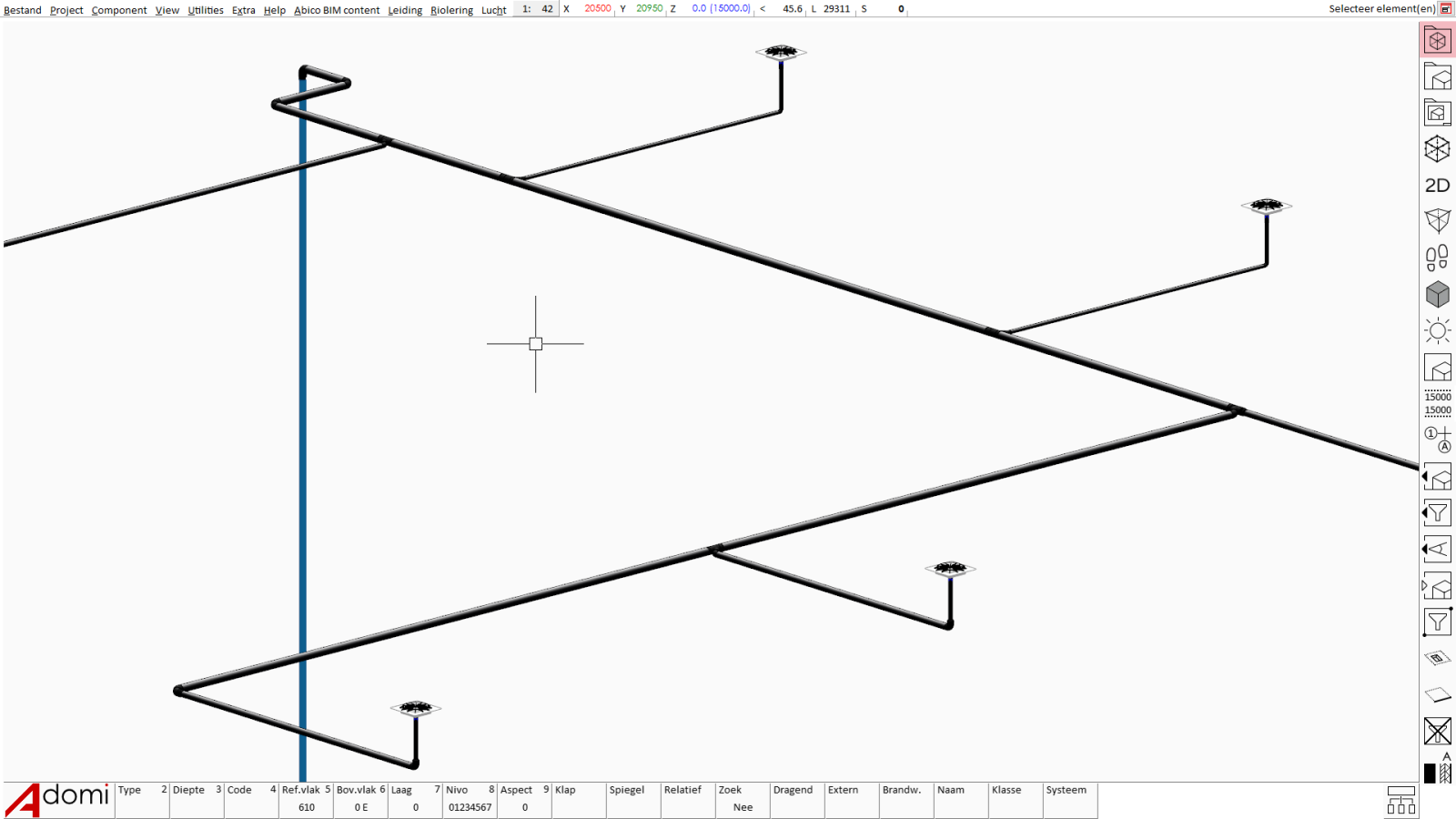

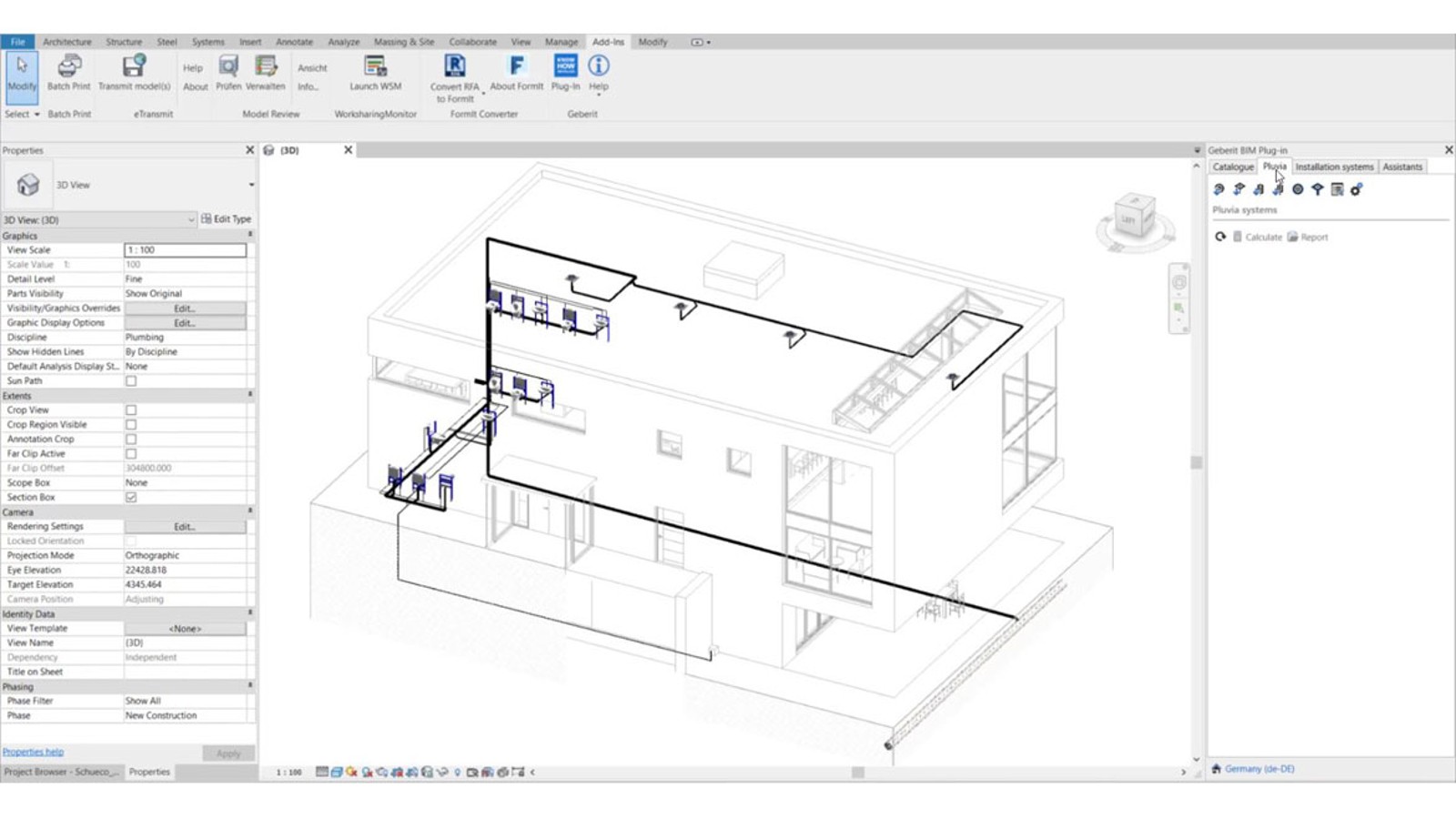

De geïmporteerde Geberit Pluvia trechters kunnen geselecteerd worden in het tabblad Systems. Selecteer in dit tabblad de producten middels de Plumbing Fixture button of gebruik de sneltoetsen PX.

De geïmporteerde Geberit installatie- en spoelsystemen kunnen geselecteerd worden in het tabblad Systems. Selecteer in dit tabblad de producten middels de Plumbing Fixture button of gebruik de sneltoetsen PX.

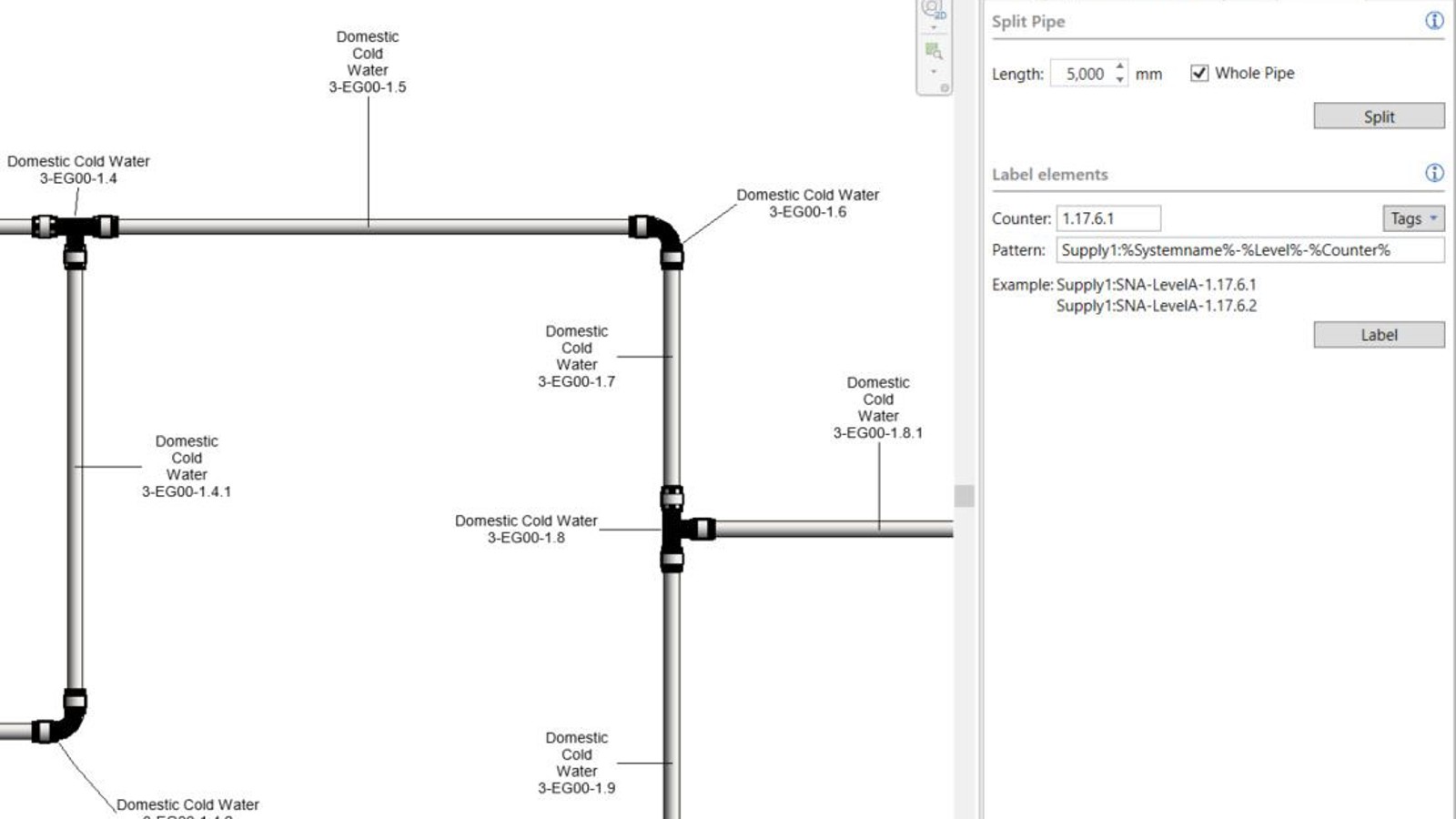

De Geberit leidingsystemen zijn voorzien van Routing Preferences waardoor bochten en t-stukken automatisch gegenereerd worden. De routing preferences kunnen wanneer gewenst gewijzigd worden. Ga naar Edit Type in het properties scherm en klik in het scherm dat zich opent op Edit bij Routing Preferences. Hier kunt u voor o.a. bochten (Elbow), T-stukken (Junction), verlopen (Transition) de Routing Preferences wijzigen door de volgorde van de geselecteerde hulpstukken te wijzigen. Hulp hierbij nodig? Neem contact op met de BIM helpdesk via bim.nl@geberit.com.

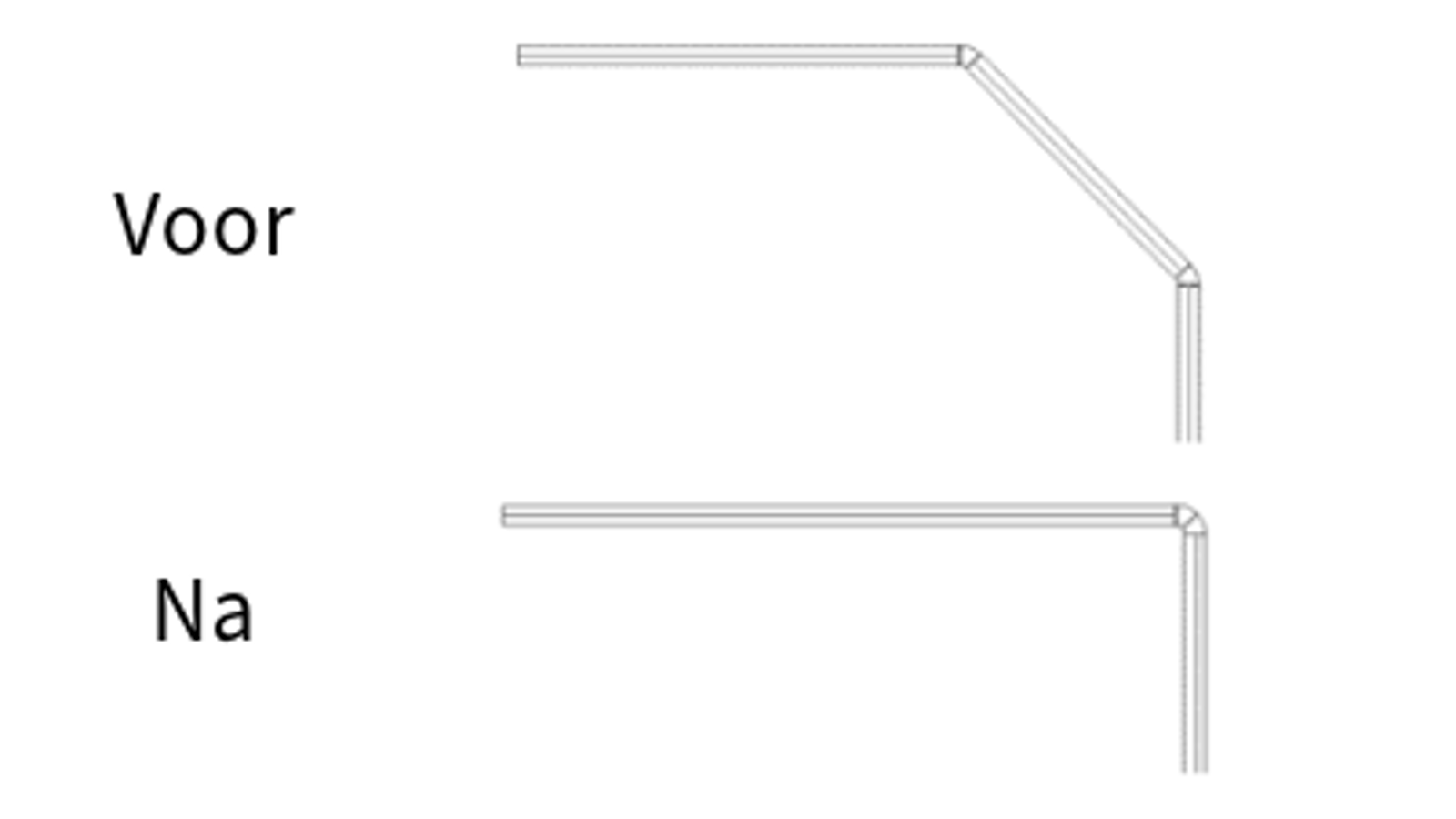

Automatisch gegenereerde bochten of t-stukken kunnen handmatig aangepast worden. Klik op het element dat gewijzigd moet worden en ga naar het dropdown menu bovenin het properties scherm. Hier kunt u de beschikbare alternatieve elementen kiezen.

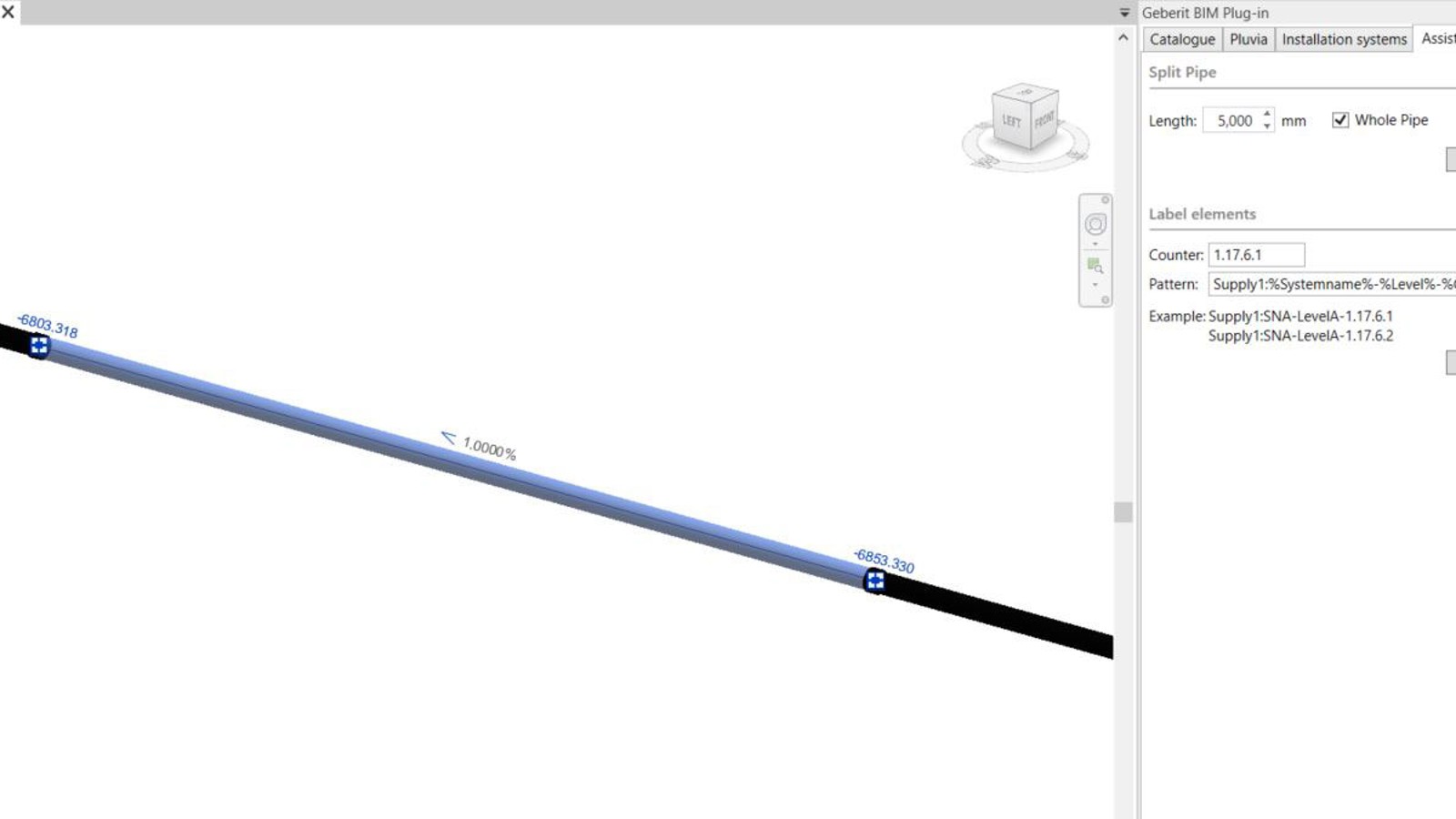

Geberit Afvoer leidingsystemen kunnen onder afschot gemodelleerd worden. Dit kan op meerdere manieren gedaan worden.

• Werkwijze 1, Modelleer onder afschot met de functie Slope UP: Selecteer het gewenste Geberit afvoer leidingsysteem met de button Pipe in het tabblad Systems. Klik vervolgens in het tabblad Modify | Place Pipe op de button Slope Up en selecteer het gewenste afschot met Slope Value. De leidingen worden nu automatisch met het geselecteerde afschot (opwaarts) gemodelleerd.
• Werkwijze 2, Pas achteraf het afschot aan. Het afschot van het gemodelleerde afvoersysteem kan ook achteraf aangepast worden. Selecteer het gemodelleerde systeem met de tab-functie tot het gehele systeem geselecteerd (blauw) is. Klik vervolgens in het tabblad Modify | Multi-select op de button Slope en selecteer hier het gewenste afschot met Slope Value. Klik vervolgens op Finish en het afschot wordt aangepast.

Geberit aanvoerleidingsystemen kunnen niet onder afschot worden gemodelleerd.

Hulp nodig bij het modelleren onder afschot? neem contact op met de BIM helpdesk via bim.support.nl@geberit.com.

Met de BIM content voor van afvoerleidingsystemen kan rekening gehouden worden met lasverliezen. In de fittingen, zoals t-stukken, bochten en verlopen, zit een parameter waarmee het lasverlies aan of uitgezet kan worden. Daarnaast is er ook een parameter opgenomen waarmee de fittingen ook ingekort kunnen worden tot de minimale maat, zoals beschreven is in de Geberit productdatabank en het Geberit assortimentshandboek.

De afvoerbocht van de Duofix WC elementen is een standaard onderdeel dat bij het product meegeleverd wordt. Daarom kan de afvoerbocht in de BIM content niet vervangen worden, omdat het BIM model dan niet meer overeen zou komen met het werkelijke product.

Wel kan de afvoerbocht conform onze specificaties ingekort worden, zodat u optimale flexibiliteit heeft bij het aansluiten van de afvoerleidingen op deze elementen.

Wanneer u een andere bocht wilt toepassen in combinatie het door u gewenste Geberit Duofix WC element, kunt u de standaard afvoerbocht voorzien van een visibility parameter, zodat u de zichtbaarheid uit kunt zetten. Hulp hierbij nodig? Neem contact op met de BIM helpdesk via bim.support.nl@geberit.com.
