Geberit Mapress koper In de praktijk beproefd materiaal om te persen
De klassieker
Veilig werken zonder open vlam

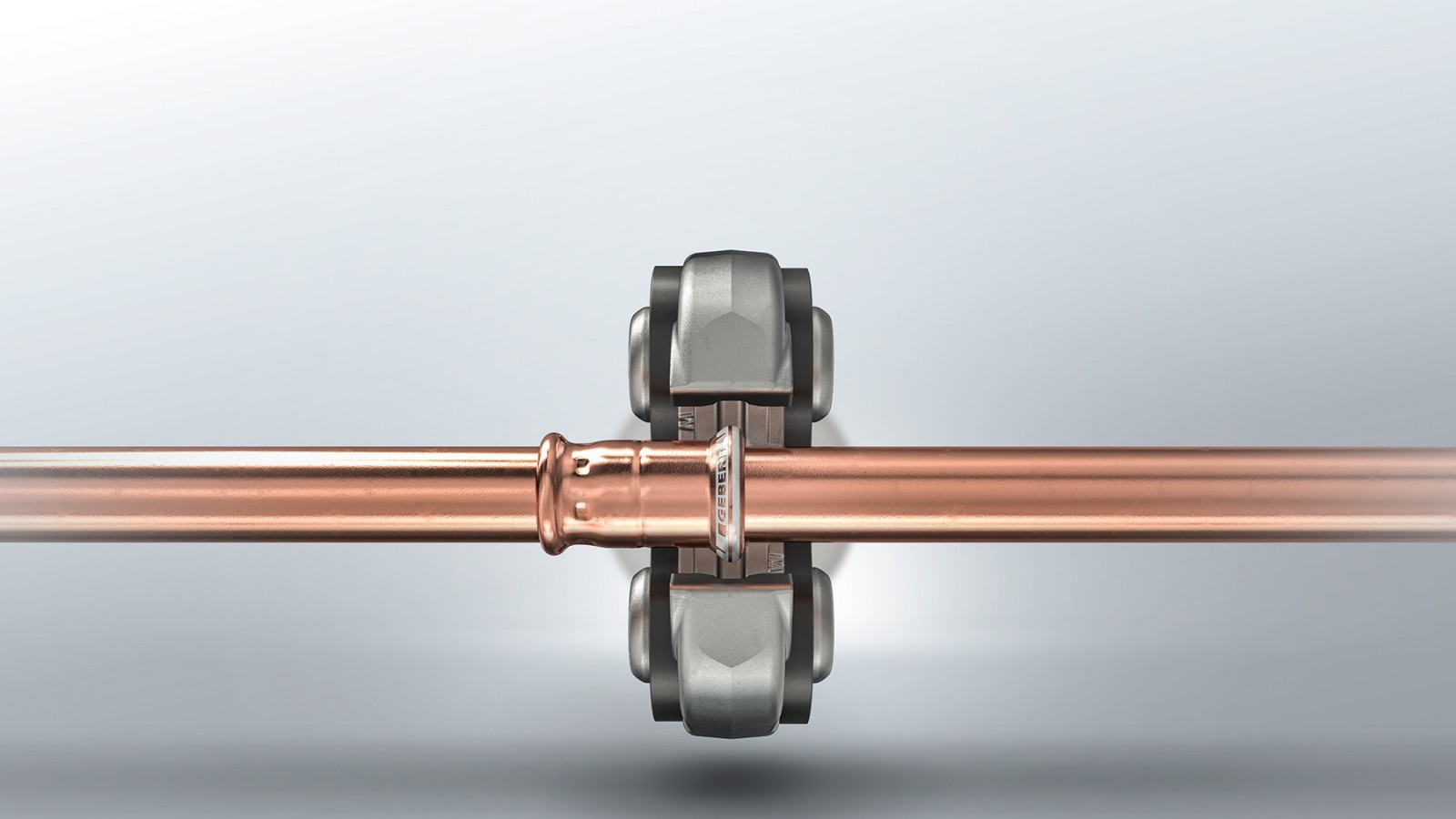

Nog altijd geven veel sanitairinstallateurs de voorkeur aan koper. Geberit Mapress koper laat zich heel eenvoudig persen. Dit aanvoersysteem laat zich snel en veilig verwerken zonder solderen.
Toepassingen Geberit Mapress koper
- Drinkwater
- Koelwater en (stads)verwarmingswater
- Diverse industriële media
Diverse goede redenen voor Geberit Mapress koper
Assortiment
Afmetingen
Geberit biedt in koper uitsluitend fittingen aan. Deze passen bij de volgende in de vrije handel verkrijgbare koperen buizen. Geberit adviseert het gebruik van koperen buizen volgens DIN EN 1057.
| Afmeting d x s (mm) | Nominale wijdte (DN) | Toegelaten buisstevigheid EN 1173 | ||
|---|---|---|---|---|
| R220 (zacht) | R250 (halfhard) | R290 (hard) | ||
| 12,0 x 0,8 * | 10 | X | X | X |
| 12,0 x 1,0 | X | X | X | |
| 15,0 x 1,0 | 12 | X | X | X |
| 18,0 x 1,0 | 15 | X | X | X |
| 22,0 x 1,0 | 20 | X | X | X |
| 28,0 x 1,0 * | 25 | X | X | |
| 28,0 x 1,5 | X | X | ||
| 35,0 x 1,2 * | 32 | X | ||
| 35,0 x 1,5 | X | |||
| 42,0 x 1,2 * | 40 | X | ||
| 42,0 x 1,5 | X | |||
| 54,0 x 1,5 * | 50 | X | ||
| 54,0 x 2,0 | X | |||
| 76,1 x 2,0 | 65 | X | ||
| 88,9 x 2,0 | 80 | X | ||
| 108,0 x 2,0 | 100 | X | ||
* Toelatingstesten vinden momenteel plaats
Geberit levert geen koperen buizen. Het product wordt geleverd in de volgende in de markt gangbare vormen:
- R220: rollen
- R250: rechte lengtes
- R290: rechte lengtes

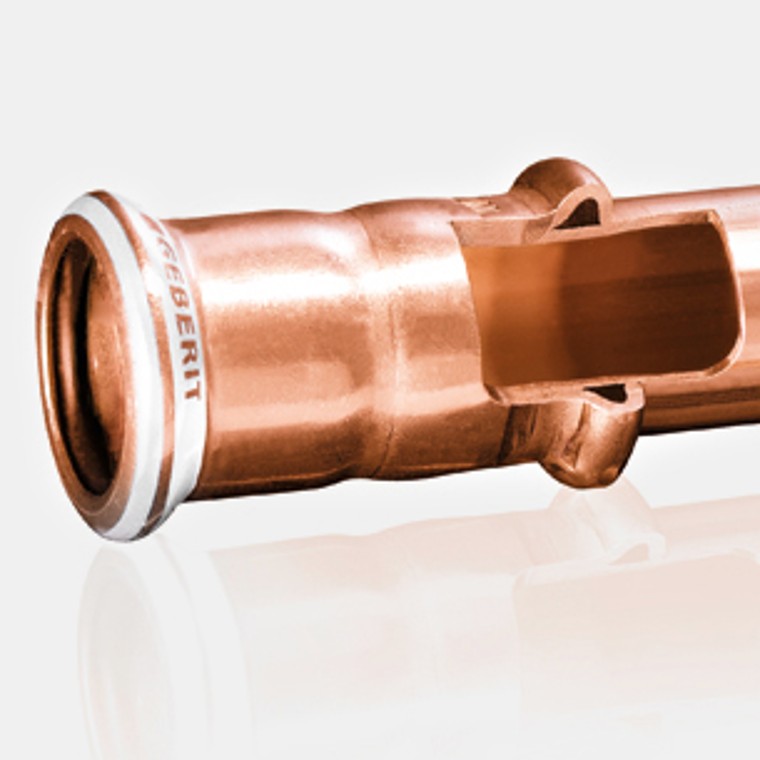

Fittingen
Koper fittingen
- Cu-DHP legering.

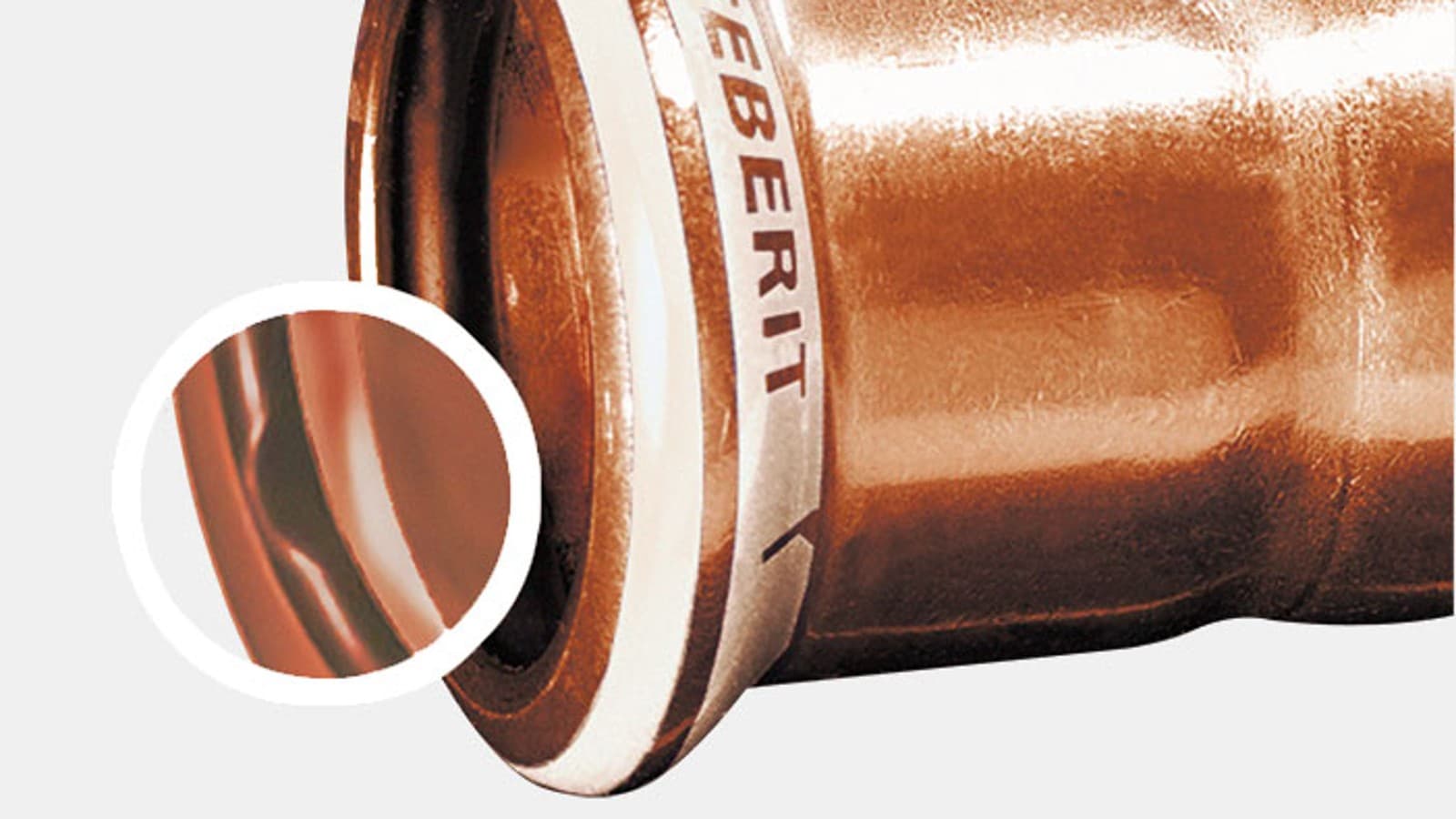

- Witte persindicator om te controleren of de fitting correct geperst is.
- De witte persindicator duidt het materiaal koper aan.
- Diameter op persindicator afgedrukt.
- Beschermkap verhindert de vervuiling van de afdichtring en fitting.
- Laat zich met andere Geberit aanvoersystemen combineren.
Afdichtingen

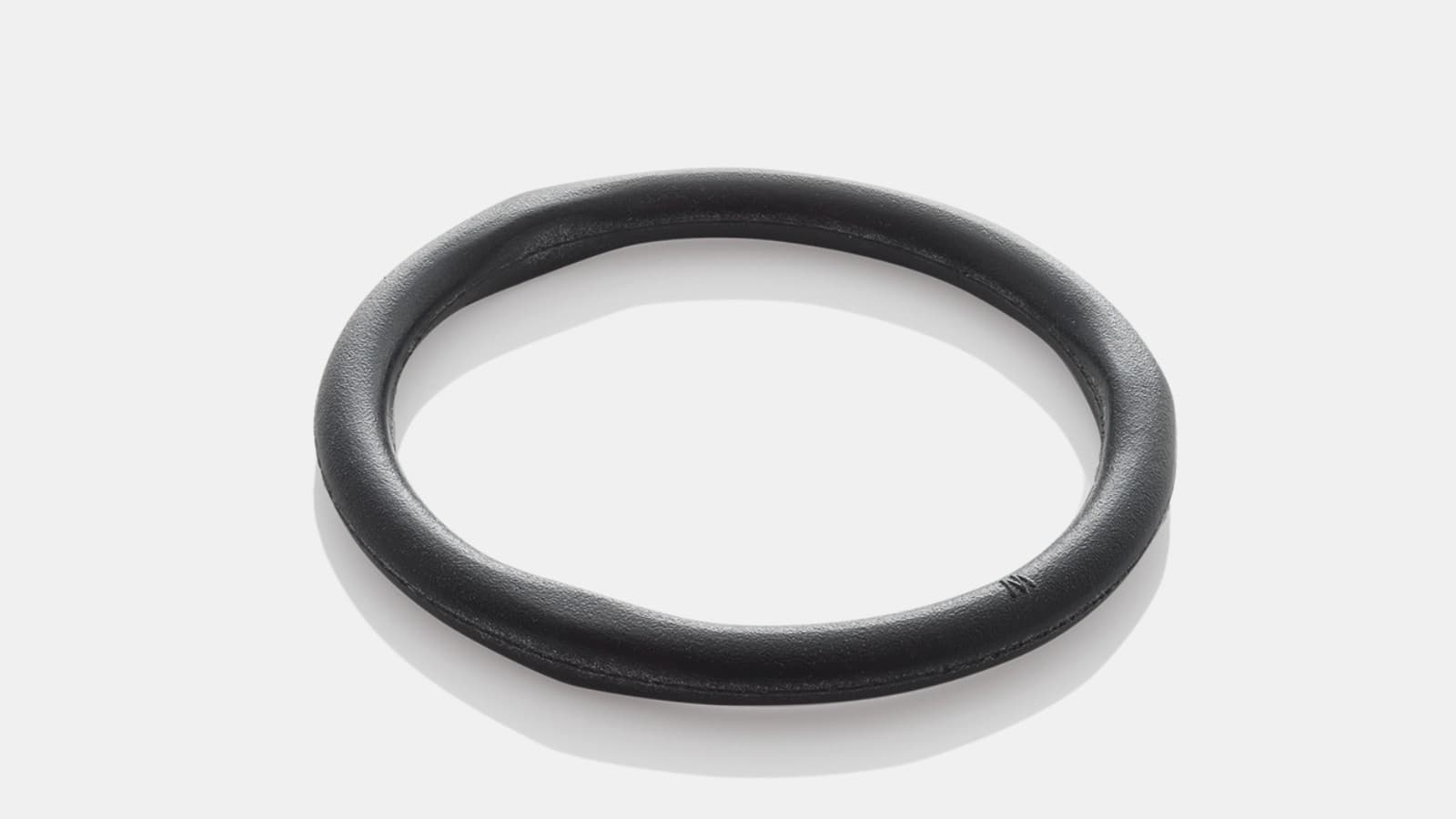

Zwarte afdichtring CIIR (diameter 12 - 50 mm)
- Drinkwater koud en warm
- Verwarmingswater
- Koelwater met of zonder antivries
- Stadsverwarmingswater ≤ 120 °C
- Bedrijfswater
- Perslucht (zuiverheidsklasse olie 0-3)
- Onderdruk
- Inerte gassen
Geberit Mapress koper fittingen worden standaard geleverd met Mapress afdichtringen CIIR zwart.
Zwarte afdichtring EPDM (diameter 66,7 - 108 mm)
- Drinkwater koud en warm
- Verwarmingswater
- Koelwater zonder antivries
- Stadsverwarmingswater ≤ 120 °C
- Bedrijfswater
- Perslucht (zuiverheidsklasse olie 0-3)
- Onderdruk
- Inerte gassen

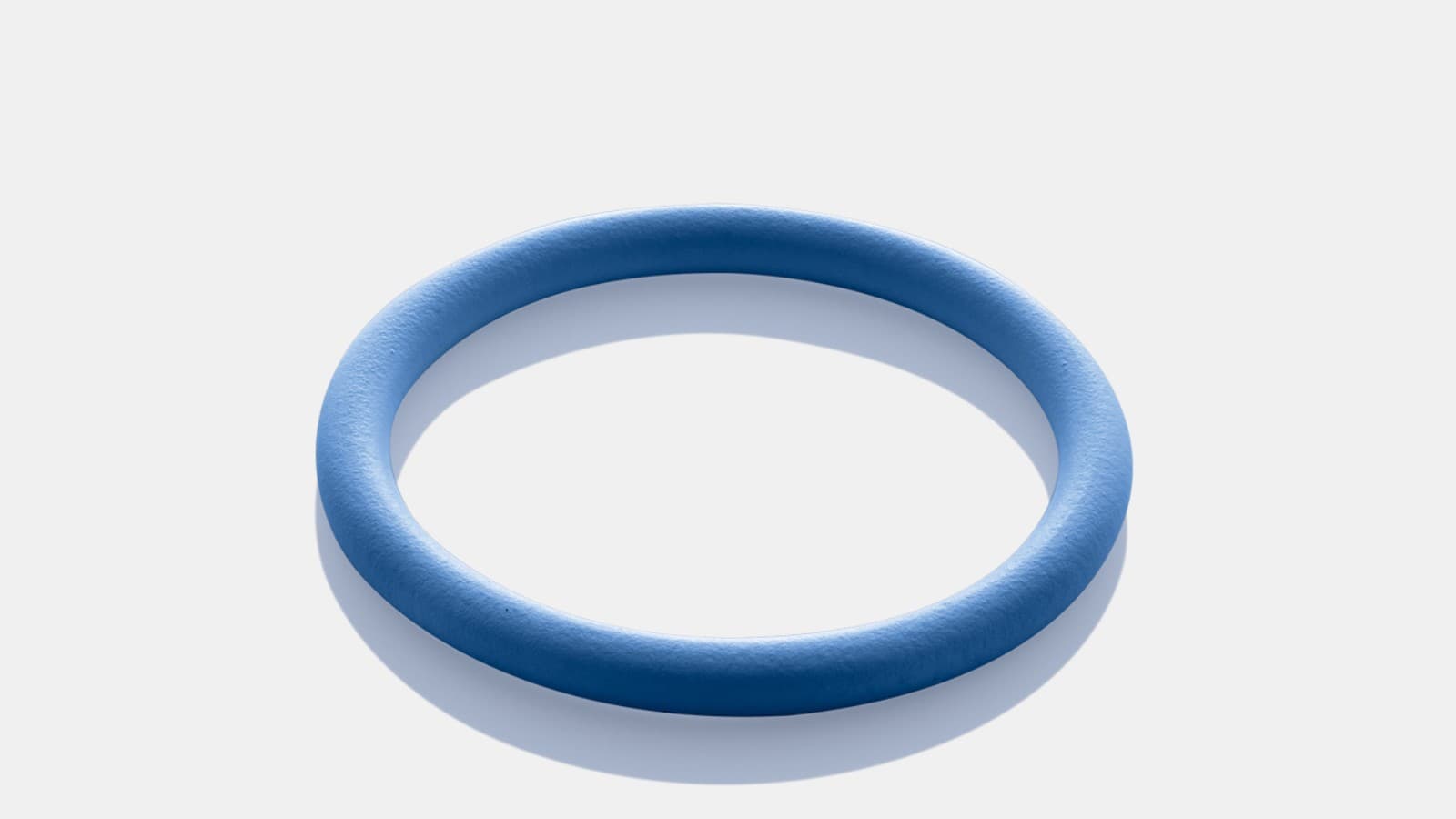

Afdichtring FKM blauw
- Warmtemedium (zonne-energie)
- Minerale oliën
- Brandstoffen
- Perslucht (zuiverheidsklasse olie 0-X)
Onderdruk
Bedrijfstemperaturen:
-30 °C tot +120 °C
-25 °C tot +220 °C (korte tijd)

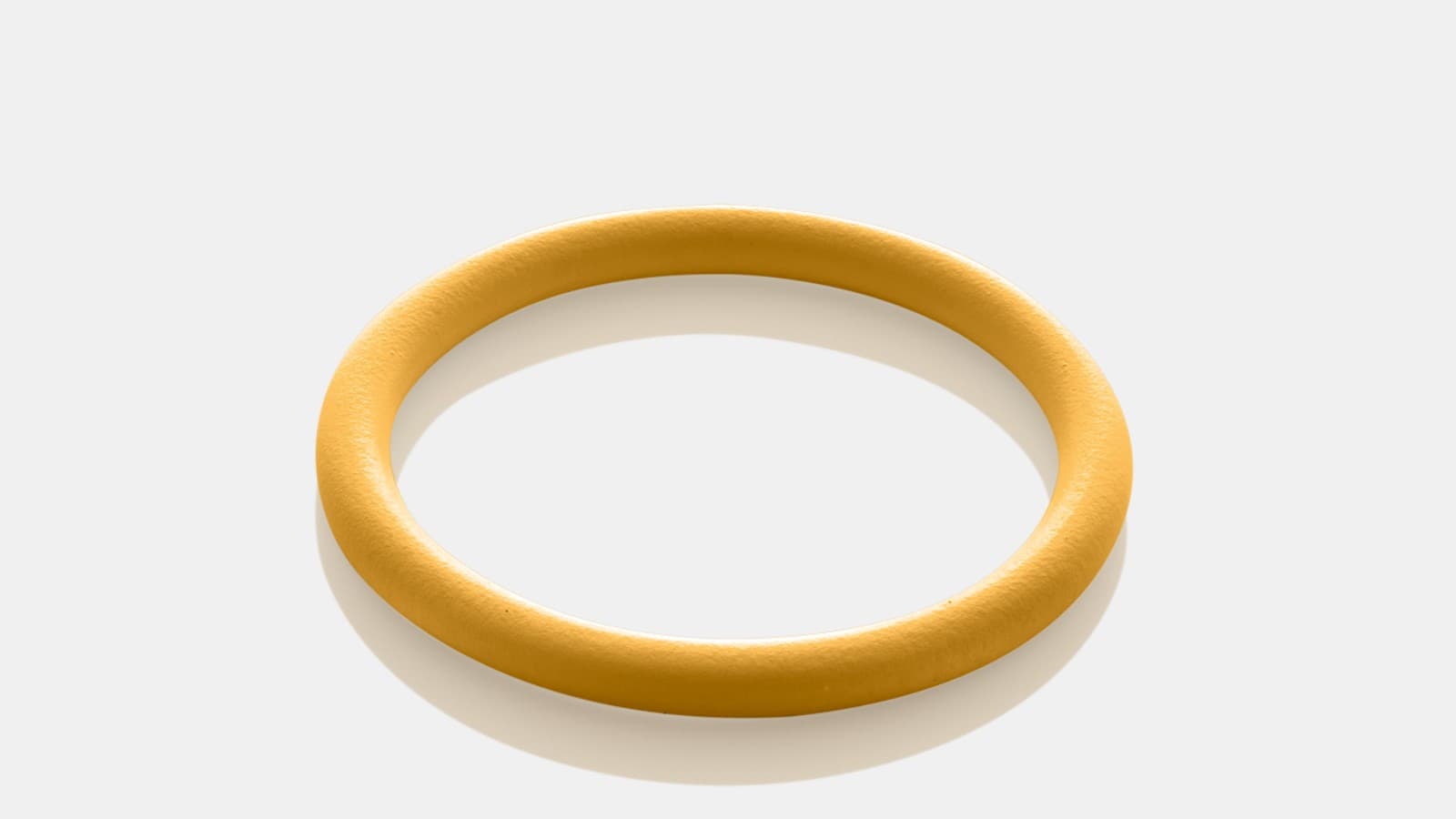

Geberit Mapress afdichtring HNBR geel
- Aardgassen
- Vloeibare gassen
Voorwaarde:
Gebruik van koperen kwaliteitsbuizen volgens DIN EN 1057.

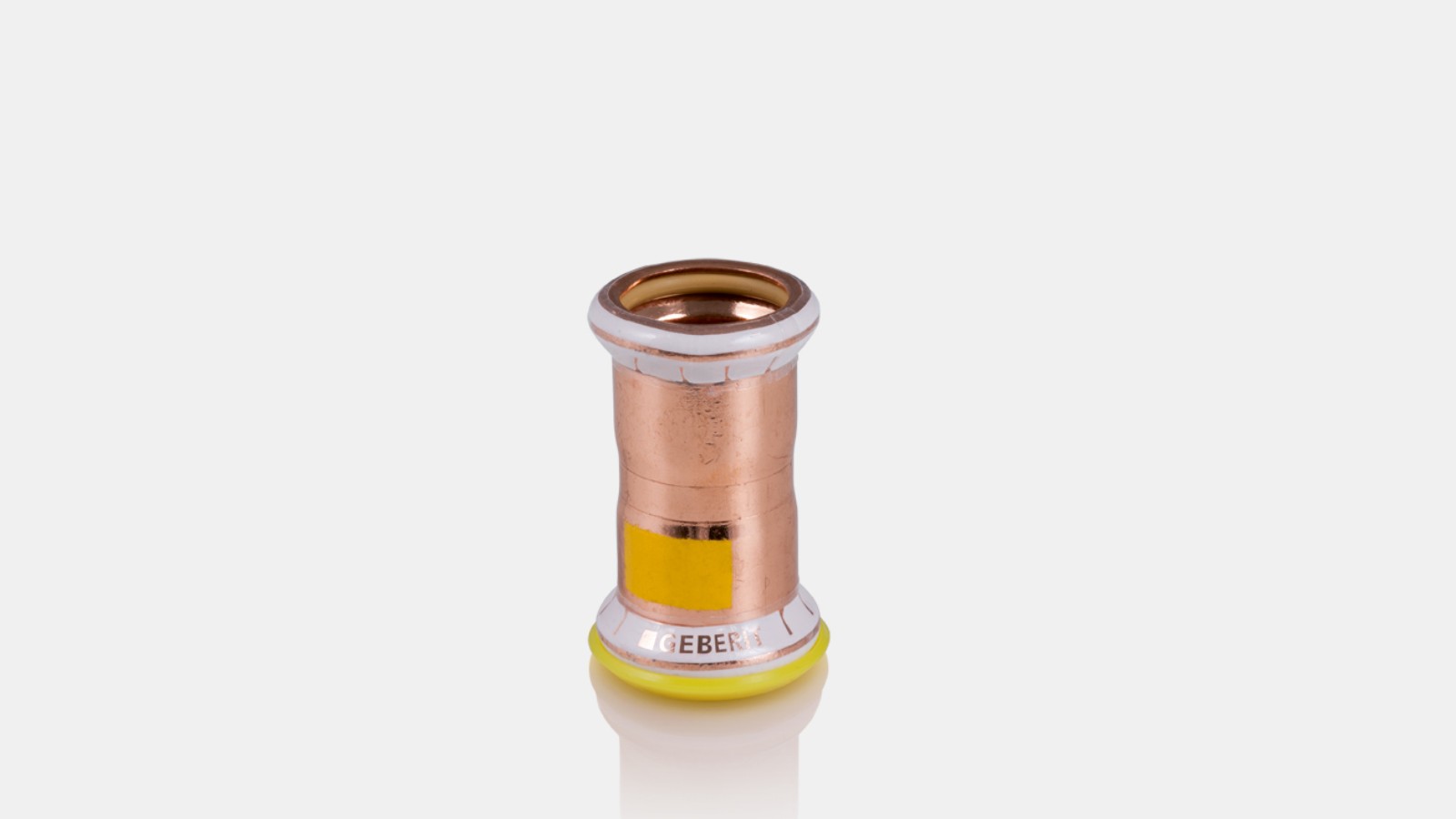

De Geberit Mapress koper fitting met gele afdichtring van HNBR werd speciaal ontwikkeld voor gastoepassingen. Deze is met een gele markering en een gele beschermkap gemarkeerd.
