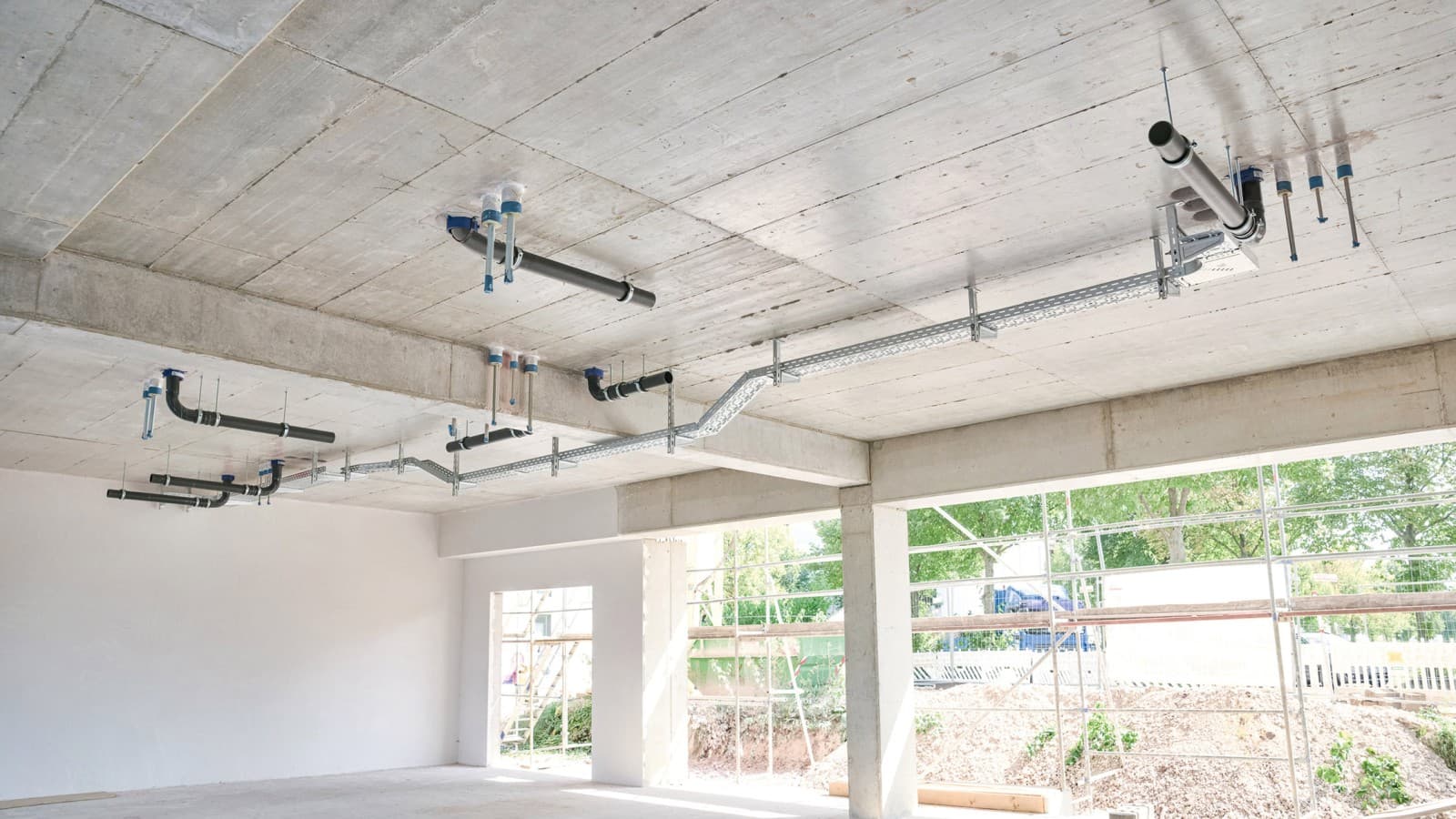

Woonproject met Geberit SuperTube Europakarree Erfurt (Duitsland)
Voor het woonproject Europakarree in Erfurt is gekozen voor Geberit SuperTube technologie. Hiermee profiteert het project van efficiënte afvoer, een eenvoudigere installatie en meer ontwerpvrijheid.

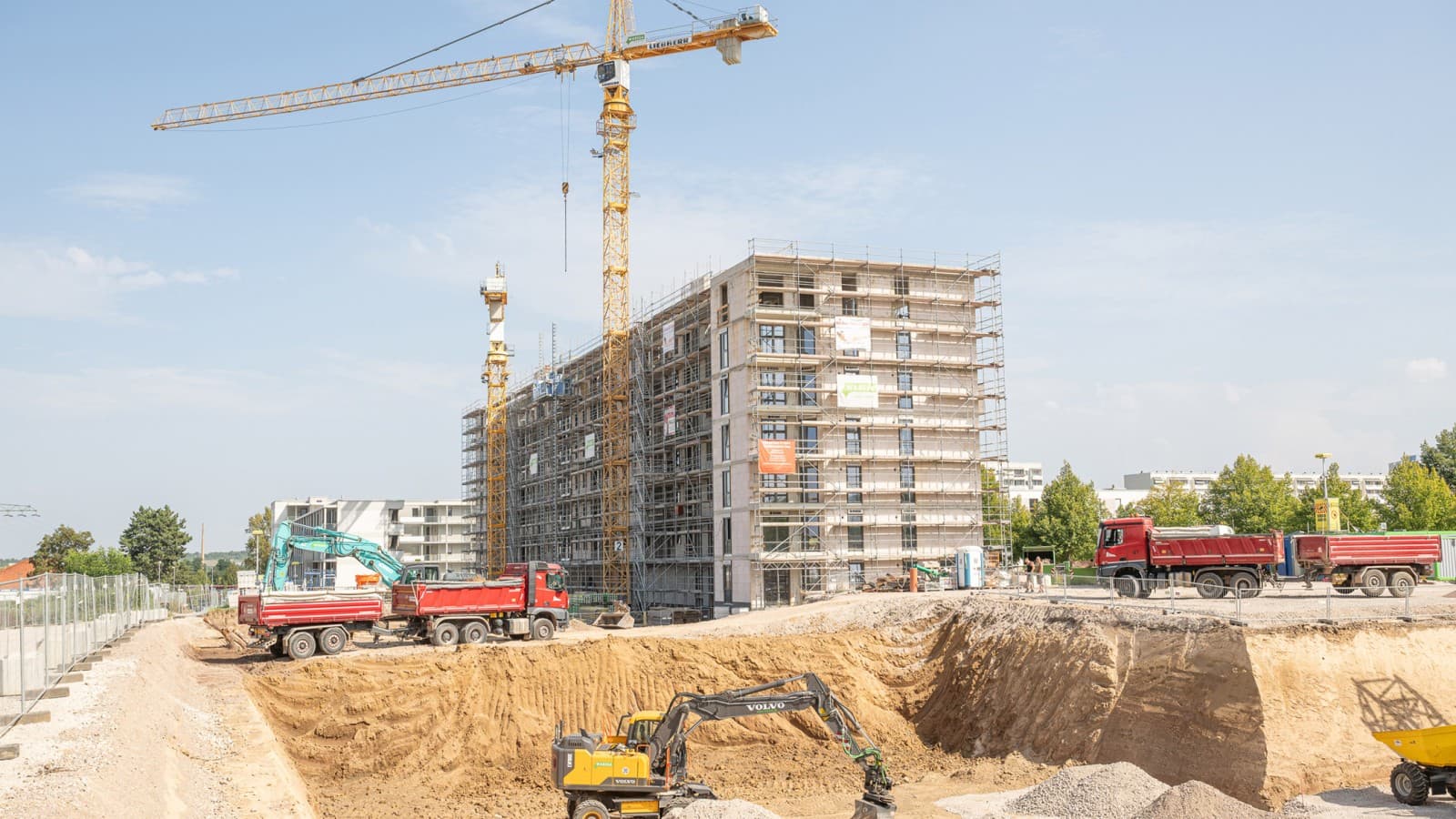

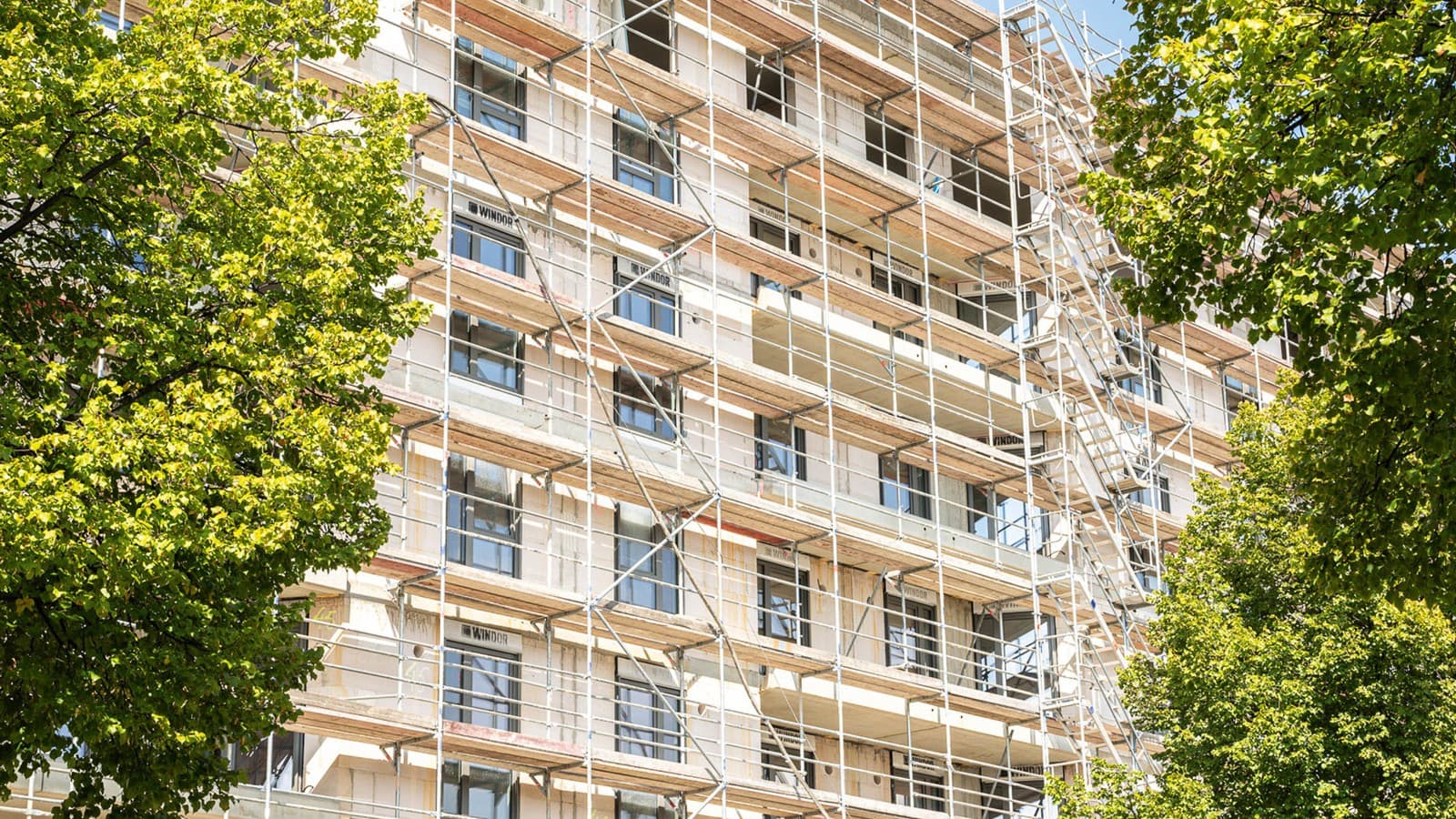

In de woonwijk Europakarree Erfurt worden circa 600 hoogwaardige, moderne woningen gerealiseerd, waaronder koopwoningen, huurwoningen en sociale huurwoningen. In bouwfase H werd Geberit SuperTube technologie in combinatie met het Geberit Silent-Pro afvoersysteem voor het eerst toegepast in een gebouw van zeven verdiepingen.
Alle betrokken partijen waren overtuigd van de voordelen van het systeem: geoptimaliseerde hydraulica, minder ruimtebeslag, een snellere installatie en een lager materiaalverbruik.
Een belangrijke uitdaging in complexe woongebouwen is het realiseren van de vereiste ruimtehoogtes. Ook hierin biedt Geberit SuperTube uitkomst. Horizontale leidingtrajecten kunnen tot 6 meter zonder afschot worden uitgevoerd, waardoor eenvoudiger aan de hoogte-eisen kan worden voldaan.
Vanwege de positieve ervaringen is Geberit SuperTubeinmiddels ook opgenomen voor toekomstige bouwfasen van het project.
Projectoverzicht
Betrouwbare planning voor woningbouw
Standleidingen van meer dan 10 meter vormen vaak een uitdaging in woningbouwprojecten.
Eenvoudiger ontwerpen
Met Geberit SuperTube wordt het ontwerpen en installeren van afvoerleidingen aanzienlijk eenvoudiger.
Voldoen aan ruimtehoogtes
Dankzij Geberit SuperTube kunnen horizontale leidingen (DN 110) tot 6 meter zonder afschot worden aangelegd.
Efficiënte installatie
Doordat omloopleidingen niet nodig zijn, zijn minder materialen en installatiewerkzaamheden vereist.
Klantervaring
“De extra ruimte zorgt voor meer vrije hoogte. Bij eerdere bouwprojecten zaten we op de begane grond vaak dicht tegen de vereiste plafondhoogte van 2,20 meter aan en soms was het zelfs onmogelijk om een afvoerleiding aan het plafond te installeren. Met Geberit SuperTube hebben we veel minder ruimteproblemen, wat een groot voordeel is. We hebben het niet over meters, maar bijvoorbeeld over 10 centimeter. Toch is dat vaak precies genoeg om veel problemen op te lossen.“
Heb je een vergelijkbaar project? Wij vinden de juiste oplossing voor je
De uitdaging Voldoen aan de vereiste ruimtehoogtes
Het ontwerpen en realiseren van meerlaagse woongebouwen brengt specifieke uitdagingen met zich mee. Een horizontale verlegging van een standleiding moet volgens DIN 1986-100 met afschot worden uitgevoerd. Hierdoor wordt de beschikbare ruimtehoogte op de begane grond beperkt.
Daarnaast vereisen standleidingen langer dan 10 meter normaal gesproken een omloopleiding. Hierdoor is extra ruimte nodig in de installatieschacht en zijn aanvullende werkzaamheden nodig, zoals kernboringen, brandmanchetten en het brandwerend afdichten van plafonddoorvoeren.
In bouwfase H van de Europakarree gold bovendien de eis dat de plafonds in de gemeenschappelijke ruimten minimaal 2,9 meter hoog moesten zijn. Het combineren van deze eis met een traditionele leidingverlegging bleek een uitdaging.
Een vergelijkbare situatie deed zich voor bij een doorgang in het gebouw, waar onvoldoende vrije hoogte beschikbaar was voor een standleidingverlegging bij een leidinglengte van meer dan 10 meter.
De Geberit oplossing Geberit SuperTube
Voldoen aan de vereiste ruimtehoogtes
Met Geberit Silent-Pro SuperTube konden horizontale leidingtrajecten tot 6 meter zonder afschot worden uitgevoerd. Hierdoor konden de vereiste ruimtehoogtes eenvoudig worden gerealiseerd.
Minder materiaal, minder installatietijd, meer ruimte
Doordat slechts één standleiding nodig is en een omloopleiding vervalt, neemt het materiaalverbruik af, wordt de installatie eenvoudiger en zijn minder brandwerende maatregelen nodig.
Met in totaal 32 standleidingen konden veel extra onderdelen achterwege blijven. Denk aan kernboringen, brandmanchetten en het brandwerend afdichten van plafonddoorvoeren, omdat per standleiding slechts één leiding nodig was.
Dankzij de geoptimaliseerde hydraulica kon bovendien de leidingdiameter worden teruggebracht van DN 100 naar DN 90. Omdat omloopleidingen niet meer nodig waren, hoefden minder leidingmeters te worden geïnstalleerd en kwam extra ruimte beschikbaar in de installatieschacht. Hierdoor werd het eenvoudiger om ventilatieleidingen en elektrische installaties te positioneren.
In totaal leverde dit een besparing op van circa 160 arbeidsuren, naast een aanzienlijke materiaalbesparing.

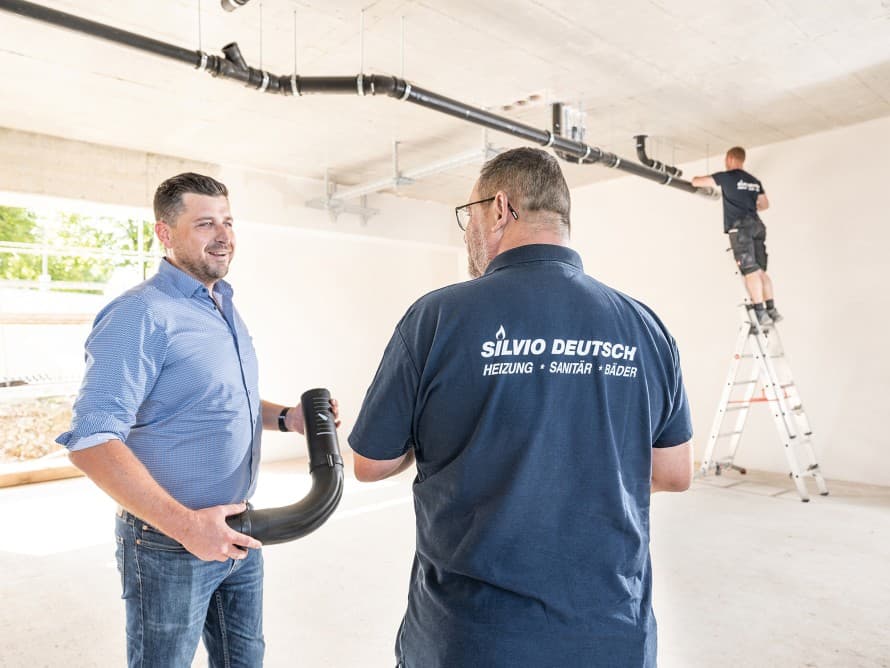

Uitstekende ondersteuning van ontwerp tot uitvoering
Projectmanager Marcel Roth van installatiebedrijf Silvio Deutsch GmbH kende Geberit SuperTube technologie al via een Geberit evenement en het Geberit relatiemagazine.
Al snel bleek dat het systeem perfect aansloot op de eisen van het Europakarree-project. Ontwerper Claudia Sanno, projectmanager Marcel Roth en Geberit accountmanager Fabian Ritter werkten tijdens de voorbereidingsfase nauw samen.
De expertise van Fabian Ritter gaf het projectteam vertrouwen in de nieuwe technologie.
Tijdens een instructiebijeenkomst op de bouwplaats lichtte hij de benodigde brandwerende oplossingen toe en beantwoordde hij vragen over de installatie. De monteurs omschreven de installatie van Geberit SuperTube als eenvoudig en efficiënt en waren zeer tevreden over de ondersteuning.
Geberit SuperTube in toekomstige bouwfasen
Na de positieve ervaringen in de huidige bouwfase willen Claudia Sanno en Marcel Roth Geberit SuperTube ook toepassen in toekomstige fasen van de Europakarree. Voor de volgende bouwfase is de technologie inmiddels al opgenomen in de aanbesteding.
In bouwfase H van de Europakarree Erfurt worden 76 nieuwe appartementen gerealiseerd.

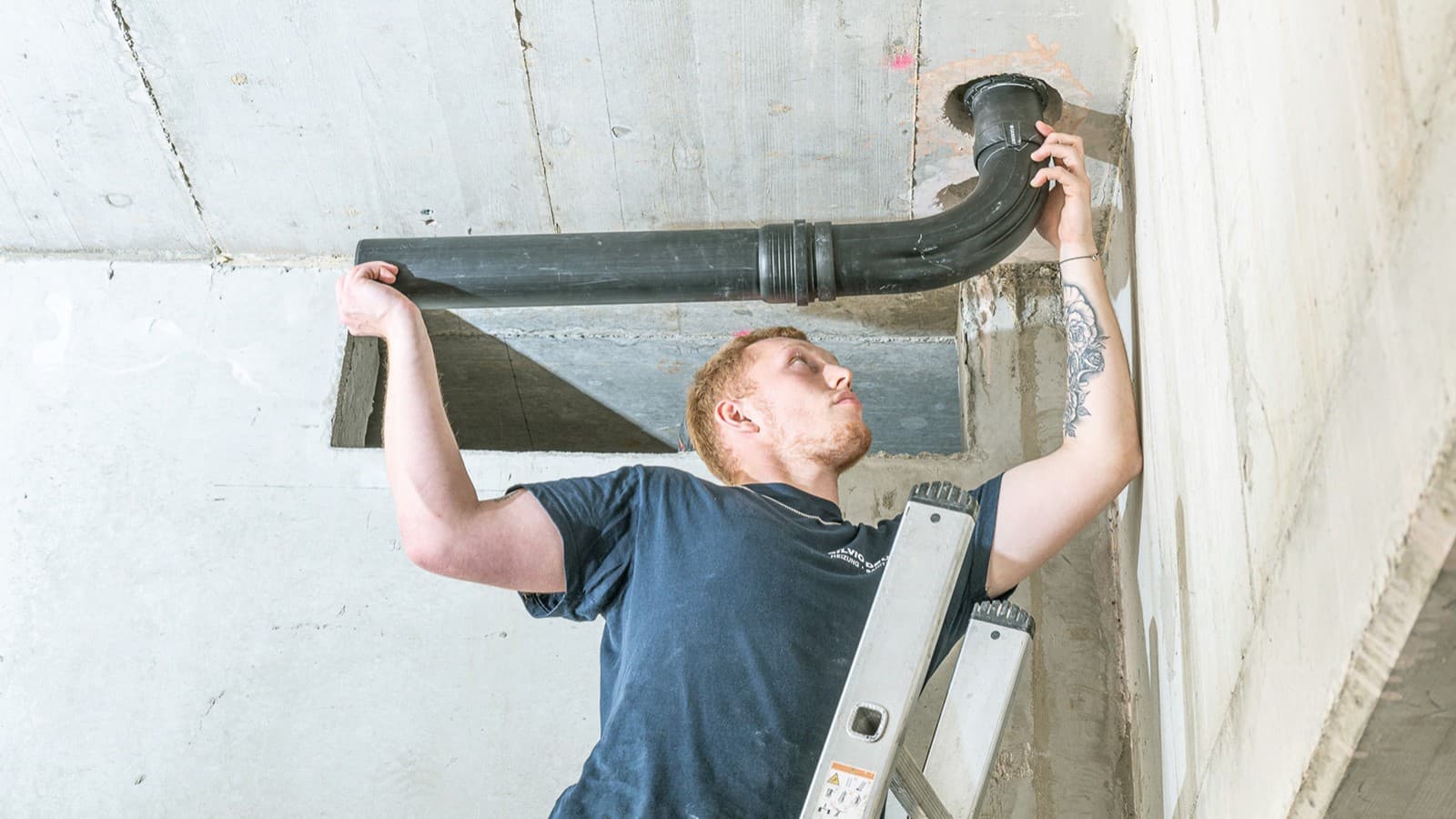

Eén plafonddoorvoer in plaats van twee: dankzij Geberit SuperTube wordt de inspanning voor kernboringen, brandwerende maatregelen en het afdichten van plafonddoorvoeren gehalveerd.

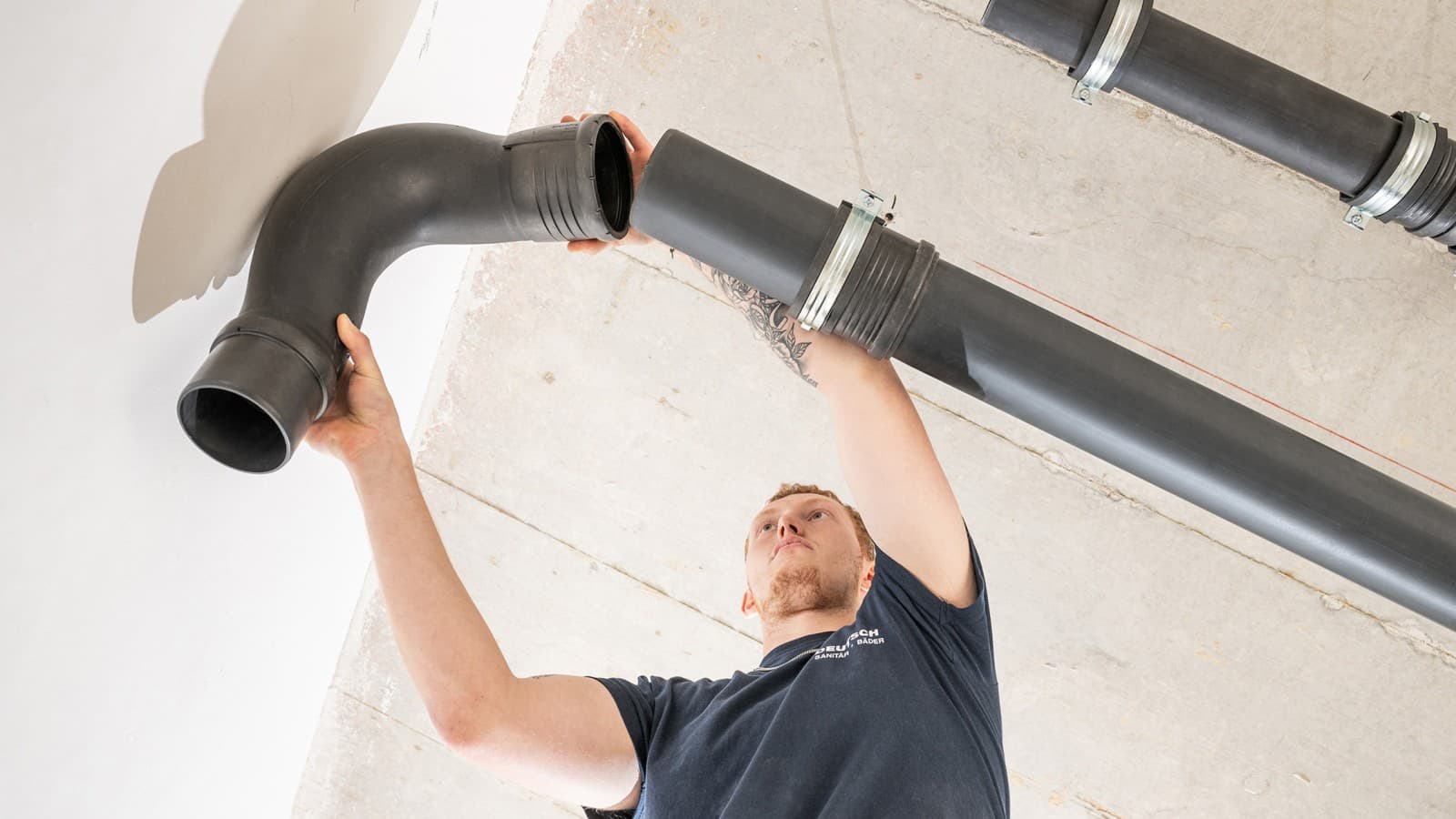

Geberit Silent-Pro SuperTube vervangt conventionele richtingsveranderingen door hydraulisch geoptimaliseerde en eenvoudig te installeren fittingen.

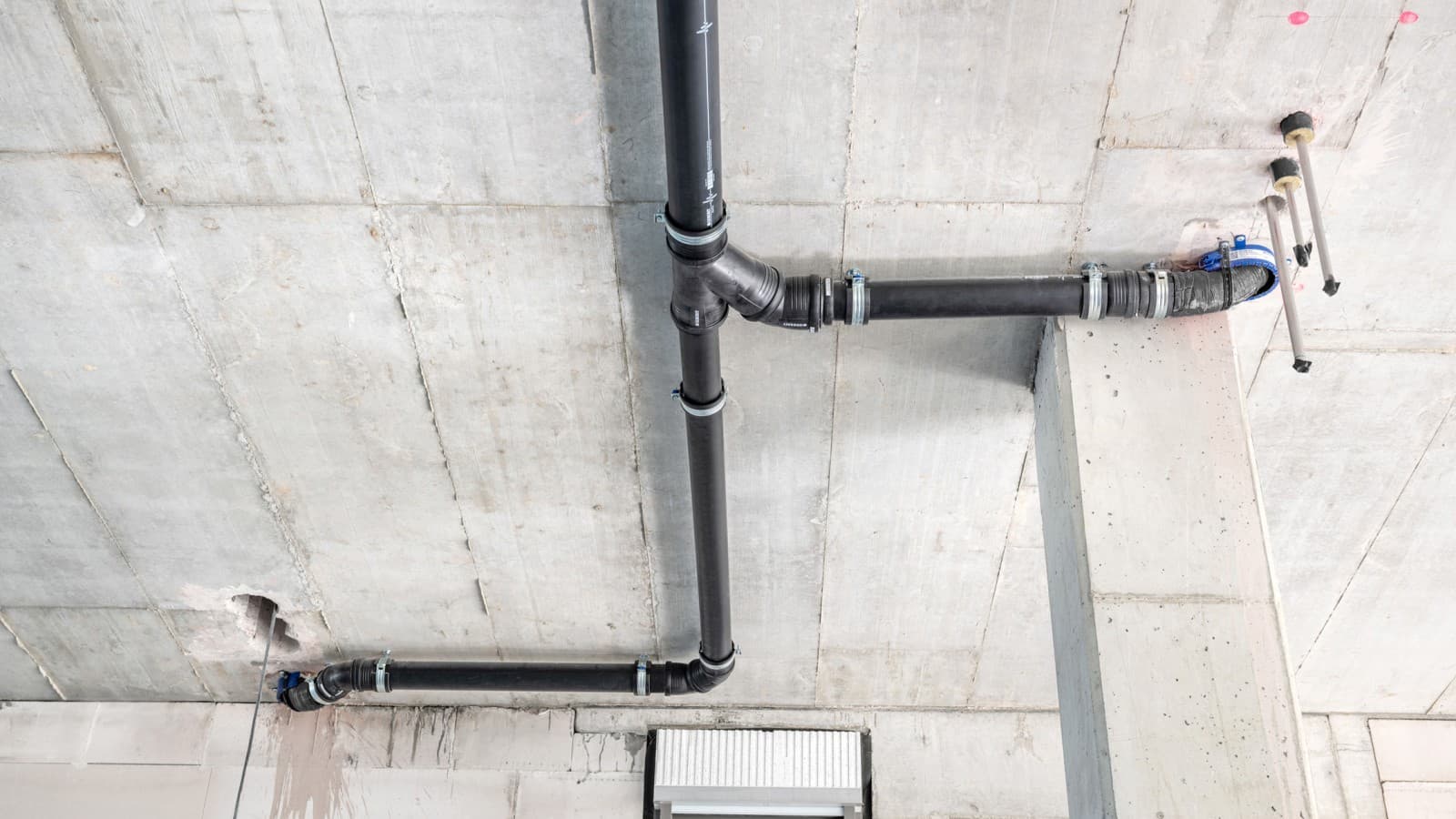

Doordat omloopleidingen niet nodig zijn, hoefden minder leidingmeters te worden geïnstalleerd.
Feiten en cijfers Over het project
Geberit know-how
Toegepaste Geberit producten
- Geberit Silent-Pro
- Geberit SuperTube
Geberit Silent-Pro
Geberit Silent-Pro is de ideale oplossing voor valleidingen en vloeraansluitingen in bouwprojecten met hoge eisen op het gebied van geluidsreductie.
Geberit SuperTube technologie
De innovatieve SuperTube technologie maakt ruimtebesparende afvoer van gebouwen en eenvoudigere ontwerp mogelijk in vergelijking met conventionele afvoersystemen. Het creëert meer ruimte voor leef- en woonruimtes.
Project
Profile
Installatiebedrijf: Silvio Deutsch GmbH
Ontwerp: Textor Planungsgesellschaft mbH
Projectmanagement: Essinger Wohnungsbau GmbH
Gebruik: de appartementen worden tijdelijk bewoond door ziekenhuispersoneel
